كيف تعمل الرافعة المقصية الكهربائية

تعمل الرافعة المقصية الكهربائية بالحركة والرفع باستخدام البطارية، دون محرك احتراق. يمكن للمشغل قيادة الرافعة ورفعها من المنصة، بحيث تواكب العمل مع رفع المنصة، بسرعة منخفضة.

تتحرك أذرع المقص أسفل المنصة بشكل رأسي، فيبقى موضع المنصة فوق الهيكل مباشرة. ارتفاع العمل هو ارتفاع المنصة زائد حوالي 2 m، وهو مدى وصول الشخص الواقف على المنصة: 7.8 m في AS-X6 و12 m في AS-X1012.

تتيح لك وحدة التحكم على المنصة قيادة الرافعة وتوجيهها ورفعها من نفس المنصة، بحيث يمكنك ضبط مكان الماكينة وارتفاعها دون مغادرة المنصة. محطة التحكم الأرضية على الهيكل ترفع وتخفض المنصة من الأسفل وتستخدم للفحص في بداية كل وردية.

نظرًا لأن المنصة ترتفع رأسيًا، يجب قيادة الهيكل أسفل منطقة العمل مباشرة قبل الرفع. إذا كنت بحاجة للعمل على صف من الإضاءة أو الأرفف، ضع الماكينة عند أحد الأطراف، ارفع المنصة، ثم انتقل من نقطة عمل لأخرى دون خفض المنصة بينهما. عند رفع المنصة، تسير الرافعة بسرعة قصوى 0.8 km/h. يتوقف العمل أثناء حركة الرافعة، ولا تتحرك إلا على أرضية صلبة ومستوية تم التأكد منها.

يمكن سحب منصة الامتداد في نهاية المنصة، لتمنحك زيادة 0.9 m في AS-X6 و1.0 m في AS-X1012. هذا مفيد للوصول فوق عوائق مثل السيور الناقلة أو المعدات الثابتة.

التشغيل بالبطارية لا ينتج عنه عوادم أو ضوضاء مرتفعة، لذا يمكن استخدام الرافعة في القاعات والمخازن المزدحمة أثناء استمرار الأعمال الأخرى.

AS-X6 أم AS-X1012: اختيار منصة العمل الهوائية

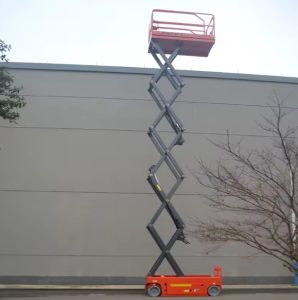

إذا كنت تبحث عن رافعة مقصية بارتفاع 8 m، فإن AS-X6 هي الأقرب: ارتفاع عمل 7.8 m، حمولة 230 kg، لشخصين على المنصة، للاستخدام الداخلي فقط. أما AS-X1012 فهي رافعة مقصية بارتفاع 12 m للعمل داخل المباني وخارجها، بحمولة 320 kg، لشخصين داخليًا وشخص واحد خارجيًا.

اختر منصة العمل الهوائية حسب ارتفاع العمل المطلوب، الحمولة التي يجب رفعها والمساحة المتاحة للمرور. الطول مهم في المصاعد المخصصة للبضائع والزوايا الضيقة: طول AS-X6 هو 1.84 m، وAS-X1012 هو 2.40 m.

الفرق الرئيسي بين الطرازين هو الارتفاع الذي يصلان إليه. منصة AS-X6 ترتفع حتى 5.8 m، ليتمكن الأشخاص من العمل حتى حوالي 7.8 m، مثل تركيب الإضاءة أو صيانة الأرفف في القاعات ذات الأسقف المنخفضة. أما منصة AS-X1012 فترتفع حتى 10 m، للعمل حتى حوالي 12 m في المخازن العالية أو واجهات المباني.

حجم المنصة مهم أيضًا في الاستخدام اليومي. توفر AS-X6 منصة بمقاس 1.65 × 0.76 m، تكفي لشخصين وأدواتهم لمعظم الأعمال الداخلية. أما AS-X1012 فلها منصة أكبر بمقاس 2.25 × 1.15 m، ليعمل شخصان جنبًا إلى جنب مع مزيد من المواد. هذه المساحة الإضافية مفيدة عند تركيب أنابيب طويلة أو التعامل مع مواد ضخمة، حيث تقل الحاجة للصعود والنزول المتكرر.

عرض الماكينة يحدد الأماكن التي يمكن دخولها. عرض AS-X6 هو 0.76 m، ما يسمح بمرورها عبر معظم الأبواب والممرات الضيقة، وهو عملي في المباني القديمة والمخازن الضيقة؛ قِس فتحة الباب الصافية، وليس عرض الباب نفسه. أما AS-X1012 فعرضها 1.15 m وتحتاج لممرات أوسع. فقط AS-X1012 معتمدة للاستخدام الخارجي. عند الطي، تسير بسرعة تصل إلى 3.2 km/h مقابل 4.0 km/h لـ AS-X6، وهو أمر مهم عند عبور القاعات الكبيرة عدة مرات يوميًا.

AS-X6 وAS-X1012: جدول مقارنة

يعرض الجدول أدناه المواصفات الفنية الرئيسية لرافعات مقصية AS-X6 وAS-X1012. يمكنك مقارنة ارتفاع العمل، حجم المنصة، الحمولة القصوى، سرعات الحركة وأماكن الاستخدام لكل طراز.

لاستخدام جدول المقارنة، ابدأ بارتفاع العمل المطلوب. ثم تحقق إذا كنت بحاجة للعمل في الخارج، لأن AS-X1012 فقط يمكن استخدامها خارجيًا. بعد ذلك، قارن العرض والطول مع الأبواب والممرات ومصاعد البضائع لديك. أخيرًا، قارن الحمولة القصوى مع الوزن الإجمالي للأشخاص والأدوات والمواد التي ستصعد بها على المنصة.

رافعة مقصية داخلية أم للاستخدام الخارجي: الحدود

AS-X6 مخصصة للاستخدام الداخلي فقط، مع إمكانية وجود شخصين على المنصة. أما AS-X1012 فيمكن استخدامها أيضًا في الخارج، مع شخص واحد على المنصة. كلا الطرازين يحتاجان إلى أرضية صلبة ومستوية: ميل العمل الأقصى 3 درجات للأمام والخلف و1.5 درجة جانبيًا، لذا قد يكون الفناء أو موقف السيارات الذي يبدو مستويًا مائلًا أكثر من اللازم جانبيًا.

عند استخدام AS-X1012 في الخارج، تحقق من سرعة الرياح قبل رفع المنصة: يُمنع رفع المنصة إذا تجاوزت الرياح 12.5 m/s، وهي السرعة القصوى التي يحددها المصنع لاستقرار الرافعة. غالبًا ما تكون الرياح على الارتفاع أقوى من الأرض، وقد تأتي الهبات فجأة، لذا اقرأ توقعات الطقس بهامش أمان وخفض المنصة فور زيادة الرياح.

يجب أن يكون السطح صلبًا لضمان التشغيل الآمن في الخارج. الأسطح مثل التربة الطرية أو الحصى المفكك أو العشب قد تنهار تحت العجلة، مما يعرض الرافعة لخطر الانقلاب. في أي مكان، إذا انطلق إنذار الميلان، يجب خفض المنصة فورًا ونقل الرافعة إلى أرض مستوية.

داخل المباني، تحقق من وجود مصارف أو صواني كابلات أو حفر مفتوحة على طول الطريق وفي مكان العمل قبل رفع المنصة. يجب منع الأشخاص ورافعات شوكية من التواجد أسفل المنصة المرفوعة، مع وضع حواجز في المناطق التي تشهد حركة مرور.

في الخارج، تكون القوة الجانبية التي يمكن أن يطبقها الأشخاص على المنصة نصف الحد المسموح به في الداخل، لذا فإن السحب أو الدفع بالأدوات على ارتفاع يكون أكثر تقييدًا في الهواء الطلق. رافعة AS-X6 مصممة للاستخدام الداخلي فقط، لذلك لا يسمح باستخدامها في أي عمل خارجي حتى لو كان قصيرًا وفي يوم هادئ.

رافعة مقصية أم نوع آخر من منصات العمل المرتفعة

الرافعة المقصية ترفع منصة كبيرة بشكل عمودي للأعلى، للعمل في الأسقف أو الإضاءة أو الأرفف أو التركيبات أو الواجهات حيث يمكن للرافعة الوقوف أسفل منطقة العمل. المنصة تتسع لشخصين مع أدواتهم، وهو ما لا توفره السلالم أو رافعات العمود المخصصة لشخص واحد.

للعمل داخل أو خارج المباني عندما تحتاج إلى منصة مستقرة وواسعة ويمكن للرافعة الوقوف تحت منطقة العمل، تعتبر الرافعة المقصية الخيار العملي.

رافعة الذراع مصممة للوصول إلى أماكن مرتفعة فوق عوائق مثل المعدات أو الأرفف، لكن سلتها أصغر وغالبًا ما تحمل وزنًا أقل من منصة الرافعة المقصية. إذا كان عليك الوصول إلى إضاءة فوق معدات لا يمكن للرافعة المرور تحتها، تصل رافعة الذراع فوق هذه العوائق بسلتها. أما الرافعة المقصية فتحمل شخصين مع المواد على منصة كبيرة، ما يناسب الأعمال التي تتطلب مساحة أكبر أو عمل شخصين معًا.

رافعة العمود مخصصة للأماكن الضيقة جدًا حيث يحتاج شخص واحد فقط للعمل. حجمها أصغر من الرافعة المقصية، لذا تناسب الممرات الضيقة أو بين الأرفف. لكن المنصة صغيرة وتتسع لشخص واحد مع أدوات خفيفة فقط. إذا كان العمل يتطلب أكثر من عامل أو مواد أثقل، يجب استخدام رافعة مقصية أو نوع آخر من المنصات.

تُستخدم السقالات للأعمال الطويلة في مكان واحد، مثل الطلاء أو الإصلاحات التي تستمر عدة أيام. يستغرق تركيبها وتفكيكها وقتًا، وهو أمر مجدٍ إذا كان العمل في نفس المنطقة. أما الرافعة المقصية فهي أسرع بكثير في التنقل: عند الانتهاء من جزء، يمكن الانتقال إلى الموقع التالي خلال دقائق دون تفكيك أي شيء. على سبيل المثال، في المخازن عند استبدال الإضاءة على صف كامل، توفر الرافعة المقصية الكثير من الوقت مقارنة بنقل السقالة.

السلم مناسب للأعمال القصيرة وعلى ارتفاع منخفض، لكن للأعمال الأطول أو التي تتطلب أدوات ومواد، تكون المنصة المزودة بحواجز أمان أكثر أمانًا وعملية. الوقوف على منصة رافعة مقصية يوفر سطحًا ثابتًا ويمكنك استخدام كلتا يديك بحرية أثناء العمل. على سبيل المثال، تركيب صواني كابلات في الأعلى يكون أسهل وأكثر أمانًا من المنصة مقارنة بالسلم.

ارتفاع العمل، المنصة وحدود الحمولة

ابدأ من أعلى نقطة يجب الوصول إليها: يجب أن ترتفع المنصة إلى حوالي 2 m أسفل هذه النقطة، مع ترك هامش في الأعلى لتسهيل العمل. داخل المباني، تحقق أيضًا من المسافة الرأسية المتاحة: يجب أن يتمكن الأشخاص على المنصة المرفوعة من تجاوز العوارض والأنابيب والإضاءة، ويمنع رفع المنصة حتى تلامس أي شيء فوقها.

الحمولة الاسمية هي الحد الأقصى لما يمكن أن تحمله المنصة: الأشخاص والأدوات والمواد معًا. في الخارج، قد يسمح بعدد أقل من الأشخاص على المنصة مقارنة بالداخل، ولا ترفع المنصة إذا كان من المتوقع أن تتجاوز سرعة الرياح الحد المسموح به.

على سبيل المثال، إذا كنت بحاجة لاستبدال إضاءة على ارتفاع 7 m، تحتاج إلى ارتفاع منصة حوالي 5 m. AS-X6، بارتفاع منصة 5.8 m، تصل لهذا الارتفاع مع هامش أمان وراحة للعمل. إذا كانت الإضاءة على ارتفاع 11 m، تحتاج إلى منصة بارتفاع حوالي 9 m، وهو ما توفره فقط AS-X1012 بارتفاع منصة 10 m.

إجمالي الحمولة على المنصة يتجمع بسرعة. شخصان يزن كل منهما حوالي 90 kg، بالإضافة إلى 40 kg أدوات، يصبح المجموع 220 kg. هذا ضمن سعة AS-X6 البالغة 230 kg، لكنه يترك هامشًا بسيطًا للمواد. إذا كنت بحاجة لرفع مواد إضافية للتركيب، فإن AS-X1012 بسعة 320 kg هي الخيار المناسب.

سطح الامتداد في كلا الرافعتين مخصص لحمولة قصوى 120 kg. هذا يعني أن المواد أو المعدات الثقيلة يجب أن تبقى على المنصة الرئيسية وليس على الامتداد. على سبيل المثال، إذا كنت بحاجة للوصول فوق سير ناقل لتركيب إضاءة، يجب وضع الأدوات والمواد الخفيفة فقط على سطح الامتداد لتجنب التحميل الزائد.

البطاريات وأداء الحركة

تعمل AS-X6 بست بطاريات 4 V وAS-X1012 بأربع بطاريات 6 V، وكلتاهما 24 V و200 Ah. تتحرك AS-X6 بسرعة تصل إلى 4.0 km/h عند خفض المنصة و0.8 km/h عند رفعها. أما AS-X1012 فتتحرك بسرعة تصل إلى 3.2 km/h عند خفض المنصة و0.8 km/h عند رفعها.

عند خفض المنصة، يمكن للرافعتين صعود منحدرات حتى 25 %. يتم شحن البطاريات من مقبس كهرباء بين الورديات.

اشحن البطاريات بعد كل وردية واترك دورة الشحن تكتمل قبل استخدام الرافعة مرة أخرى. البطاريات التي تترك فارغة تفقد سعتها مع الوقت، مما يقلل من عمرها التشغيلي. خطط للشحن في مكان جاف وجيد التهوية بالقرب من مقبس كهرباء، وبعيدًا عن الحركة والمعدات الأخرى. هذا يحافظ على أمان عملية الشحن ويمنع تحول الكابلات إلى عائق على الأرض.

انتقل بين مناطق العمل مع خفض المنصة؛ سرعة الرفع مخصصة للحركة القصيرة على صف واحد وعلى أرضية صلبة ومستوية. المنحدر الذي تصعده الرافعة وهي مخفضة لا يصلح لرفع المنصة عليه. قبل أول تشغيل، تحقق من ميل المنحدرات وسطح الطريق بما في ذلك العتبات وأغطية الكابلات.

متطلبات الدخول للمبنى وموقع العمل

قبل طلب رافعة مقصية، تحقق من عرض الأبواب والممرات على الطريق إلى مكان العمل. يجب أن تتحمل الأرض وزن الرافعة وحمولتها، خاصة في الميزانين أو المنحدرات أو الأرضيات القديمة.

تحقق من الطريق بحثًا عن العتبات والمنحدرات وعدم استواء الأرض، وارتفاع الأبواب والممرات: عند طي الحواجز، يبلغ ارتفاع الرافعتين 1.84 m.

وزن الرافعة وحمولتها ينتقل إلى أربع عجلات. في الميزانين أو الأرضيات القديمة، استشر المسؤول عن المبنى لمعرفة قدرة الأرضية وقارنها بوزن الرافعة وحمولتها الكاملة قبل نقلها إلى هناك. إذا كان يجب استخدام مصعد بضائع، تحقق من قدرة المصعد وحجم أبوابه.

خطط لطريقة إنزال الرافعة من الشاحنة وإدخالها إلى المبنى: لا يمكنها صعود الدرج، وأي منحدر في الطريق يجب ألا يتجاوز الحد المسموح به للرافعة، مع خفض المنصة أثناء الحركة. حدد مكان وقوف الرافعة بين المهام بعيدًا عن حركة المرور المعتادة.

ما الذي يحدد سعر الرافعة المقصية

سعر الرافعة المقصية يعتمد على ارتفاع العمل، الحمولة الاسمية، حجم المنصة، وما إذا كانت مخصصة للاستخدام الداخلي أو الخارجي. رافعة AS-X1012 تصل إلى ارتفاع أكبر وتحمل حمولة أكثر من AS-X6، وسعرها يعكس ذلك. للأعمال الداخلية حتى حوالي 7.8 m، تقوم AS-X6 بنفس المهمة في مساحة أقل؛ أما للأعمال على ارتفاع أكبر أو في الخارج، فإن AS-X1012 هي الوحيدة بين الاثنين المناسبة.

سعر كل رافعة مقصية معروض حاليًا في بطاقة المنتج أعلاه. قبل شراء رافعة مقصية، قارن ارتفاع العمل والحمولة المطلوبة مع الجدول أعلاه. كل رافعة تأتي مع ضمان لمدة 12 شهرًا.

التكاليف التشغيلية الرئيسية هي الكهرباء المستخدمة في الشحن، وعلى المدى الطويل، البطاريات نفسها. البطاريات هي الجزء الأكثر استهلاكًا في الرافعة الكهربائية وستحتاج إلى استبدال بعد فترة من الاستخدام، حسب عدد مرات الشحن والتفريغ.

يجب فحص الرافعات التي ترفع الأشخاص بانتظام من قبل شخص مختص، حسب القوانين الوطنية. هذه الفحوصات ضرورية للحفاظ على الرافعة في الخدمة وضمان سلامة استخدامها. يجب احتساب تكلفة وجدولة هذه الفحوصات عند التخطيط لإضافة رافعة إلى موقع العمل.

لطلب عرض سعر، استخدم زر “احصل على عرض” في بطاقة المنتج. إذا كنت تريد عرض سعر لعدة منتجات، زر “أضف إلى الاستفسار” يجمعها في طلب واحد.

تدريب المشغل والفحص

يجب أن يتلقى أي شخص سيشغل رافعة مقصية تدريباً على الجهاز وأن يقرأ دليل التشغيل قبل الاستخدام. يتم إجراء فحص قبل بدء كل وردية عمل للتأكد من جميع الوظائف وأنظمة الأمان.

يشمل الفحص في بداية كل وردية كل من وحدتي التحكم وأزرار التوقف الطارئ الخاصة بهما، الإطارات، الحواجز والبوابة، شحن البطارية، التسريبات، الإنذارات وحواجز الحفر. يجب شحن البطارية المنخفضة وإصلاح أي إنذار معطل قبل استخدام الرافعة.

يشمل التدريب كيفية استخدام وحدات التحكم، وحدود الحمولة والرياح والانحدار، وكيفية إنزال المنصة من الأرض في حالة الطوارئ. من الأفضل وجود شخص ثانٍ على الأرض يعرف كيفية استخدام وظيفة الإنزال الطارئ. احتفظ بسجل مختصر للفحوصات اليومية وأي أعطال تظهر، حتى لا تُنسى الإصلاحات وتبقى الرافعة بحالة عمل آمنة.

قائمة مراجعة قبل طلب رافعة مقصية

قبل الطلب، قِس أعلى نقطة يجب الوصول إليها، وارتفاع العوارض والأنابيب والإضاءة حولها، وعرض وارتفاع جميع الأبواب على الطريق، وعرض الممرات وانحدار ونوع الأرضية، وقرر ما إذا كنت ستستخدم الرافعة داخل المبنى أو خارجه. على سبيل المثال، باب بعرض صافي 0.9 m يسمح بمرور AS-X6 بسهولة، بينما تحتاج AS-X1012 إلى فتحة صافية تزيد عن 1.15 m.

يوضح جدول المقارنة أعلاه أي من الرافعتين تناسب الارتفاع والحمولة ومكان العمل.

اشرح طبيعة العمل في استفسارك: كم عدد الأشخاص الذين سيكونون على المنصة، وما هي الأدوات وكمية المواد التي سيحملونها، ومدة بقائهم على الارتفاع وعدد مرات انتقال الرافعة إلى مكان جديد. على سبيل المثال، إذا كان شخصان سيقومان بتركيب صواني كابلات لمسافة طويلة، توفر المنصة الأكبر وقتاً. اذكر أيضاً ما إذا كانت الرافعة ستبقى في مبنى واحد أو ستنتقل بين مواقع، ففي هذه الحالة يجب نقلها بواسطة شاحنة.

إذا كنت تخطط لاستخدام الرافعة في الهواء الطلق، انتبه لمدى تعرض المنطقة للرياح. خطط لمكان مأخذ الشحن وأين ستوضع الرافعة ليلاً بعيداً عن المعدات الأخرى. حدد مسبقاً من سيتم تدريبه على تشغيل الرافعة وإجراء الفحوصات اليومية.

أنظمة الأمان وقواعد التشغيل

كلتا الرافعتين المقصيتين مزودتان بأنظمة أمان: حواجز الحفر التي تنخفض عند رفع المنصة، إنذار الميل، إنذار النزول، إنزال طارئ من الأرض، وذراع أمان يثبت المقصات قبل العمل أسفل المنصة المرفوعة.

الجهاز ليس ونشًا. لا يجوز وضع سلالم أو سقالات على المنصة. أقصى قوة يدوية جانبية من المنصة هي 400 N داخل المباني، و200 N خارج المباني لطراز AS-X1012.

تنخفض حواجز الحفر عند رفع المنصة وتغلق معظم الفراغ أسفل الهيكل. إذا مرت إحدى العجلات فوق حفرة ضحلة أو نزل من درجة صغيرة، يلامس الحاجز الأرض ويحد من ميلان الجهاز. هذه الحواجز تقلل الضرر الناتج عن حفرة لم تُلاحظ؛ لكنها ليست سبباً لعبور الحفر عمداً.

يصدر إنذار الميل إذا كان الهيكل على انحدار شديد. عند سماع الإنذار، أنزل المنصة وانقل الرافعة إلى أرض مستوية قبل متابعة العمل. ينبه إنذار النزول الأشخاص أسفل المنصة بأن المنصة ستنخفض، ليبتعدوا عن المنطقة.

يعمل الإنزال الطارئ من الأرض إذا لم يستطع المشغل إنزال المنصة من الأعلى. يجب أن يعرف الأشخاص على الأرض مكان أدوات الإنزال الطارئ وكيفية استخدامها. احرص دائماً على إبقاء بوابة المنصة مغلقة، والوقوف فقط على أرضية المنصة، ولا تتسلق الحواجز أبداً.

أسئلة حول الرافعات المقصية

كم عدد الأشخاص المسموح بهم على منصة الرافعة المقصية؟

تستوعب رافعة AS-X6، المخصصة للاستخدام الداخلي فقط، حتى شخصين. وتستوعب AS-X1012 شخصين داخل المباني وشخصاً واحداً خارجها. يجب ألا يتجاوز الحمل الإجمالي السعة المحددة وهي 230 kg أو 320 kg.

هل يمكن استخدام الرافعة المقصية في الهواء الطلق؟

رافعة AS-X6 مخصصة للاستخدام الداخلي فقط. يمكن استخدام AS-X1012 في الهواء الطلق مع شخص واحد على المنصة، ويجب عدم رفعها إذا كان من المتوقع أن تتجاوز سرعة الرياح 12.5 m/s.

هل تمر الرافعة المقصية عبر الأبواب؟

عرض رافعة AS-X6 هو 0.76 m وارتفاعها 1.84 m مع طي الحواجز. أما AS-X1012 فعرضها 1.15 m وارتفاعها 1.84 m مع طي الحواجز. يرجى قياس الأبواب والممرات في الطريق.

ماذا يعني ارتفاع العمل في الرافعة المقصية؟

ارتفاع العمل هو ارتفاع المنصة مضافاً إليه حوالي 2 m، وهو مدى وصول الشخص الواقف على المنصة. على سبيل المثال، ارتفاع منصة 10 m يعطي ارتفاع عمل 12 m.
