طريقة عمل خط تعبئة الكراتين LINEBOX-03

يبدأ خط LINEBOX-03 بماكينة فتح وتشكيل الكراتين AUTOBOX10، التي تشكل 10–15 كرتونة في الدقيقة، حتى 720 كرتونة في الساعة. أبعاد الكراتين: الطول 200–500 mm، العرض 200–400 mm، الارتفاع 150–350 mm.

بعد التشكيل، تنتقل الكراتين على سير بكرات RC2M-D بمحرك بسرعة 18 m/min إلى جزء RC1M بدون محرك بطول 1000 mm، حيث يتم تعبئتها. ثم تغلق ماكينة لصق سلوتيب RUBBER الكراتين باستخدام سلوتيب بعرض 48–60 mm، BOPP أو كرافت. يعمل الخط بتحكم PLC ويحتاج كهرباء 220 V، 50 هرتز، فازة واحدة.

تبدأ ماكينة فتح الكراتين AUTOBOX10 بسحب الكرتونة المسطحة من المخزن، وتفتحها وتطوي الأجناب السفلية وتلصقها بالسلوتيب. ثم توضع الكرتونة المفتوحة على السير للملء. إذا كانت الكرتونة رطبة أو معوجة قد لا تفتح بشكل صحيح، لذا يجب استخدام كرتون مموج جاف ومسطح دائماً. التخزين بعيداً عن الأرضيات الرطبة يحافظ على الكرتون جافاً ومستوياً.

في جزء RC1M بدون محرك يقف العامل لتعبئة كل كرتونة. الخط مصمم بحيث ينتظر العامل حتى ينتهي من التعبئة، وليس العكس. إذا استغرقت التعبئة وقتاً أطول من التشكيل، تتراكم الكراتين في هذا الجزء، لذا اضبط سرعة ماكينة التشكيل حسب سرعة التعبئة أو أضف عاملاً آخر.

بعد التعبئة، تدخل الكرتونة ماكينة لصق سلوتيب RUBBER التي تطوي الأجناب العلوية وتغلق الكرتونة بالسلوتيب. يعمل طي الأجناب بالهواء المضغوط، لذا تحتاج ماكينة اللصق والماكينة الأولى إلى هواء مضغوط بالإضافة إلى كهرباء 220 V. يعمل الخط على مقاس كرتونة واحد في كل مرة. لتغيير المقاس، يتم استدعاء المقاس من ذاكرة ماكينة التشكيل (حتى 10 مقاسات)، وضبط أدلة السير والماكينة حسب المقاس الجديد.

تغليف نهاية الخط وما بعده

خطوط تعبئة وتغليف هي جزء من تغليف نهاية الخط: كل العمليات بعد إنتاج المنتج، من التعبئة والغلق إلى التعليم، والتكديس على البالتة، والتحزيم والتغليف.

معدات نهاية الخط مثل هذه الخطوط تغطي أولى الخطوات: تعبئة وغلق الكراتين، أو التغليف برول شرنك.

بعد غلق الكرتونة أو تغليف المنتج، تأتي عادة خطوات متتابعة. أولاً، يتم تعليم كل كرتونة مغلقة بكود أو استيكر. يمكن ذلك باستخدام طابعات تاريخ الصلاحية التي تطبع تاريخ أو كود دفعة مباشرة على الكرتونة، أو ماكينات لصق استيكر التي تلصق استيكر مطبوع. كلا النوعين متوفران ويمكن إضافتهما بعد خط التعبئة.

بعد خروج الكراتين من الخط، يتم تكديسها يدوياً على البالتات. من المهم التخطيط لطاولة أو سير في نهاية الخط لتجميع الكراتين قبل التكديس. عند إنتاج حتى 720 كرتونة في الساعة، يجب أن يواكب العاملون في التكديس نفس سرعة الخط. وإلا ستتراكم الكراتين في نهاية الخط وتتعرض للتلف أو الخلط.

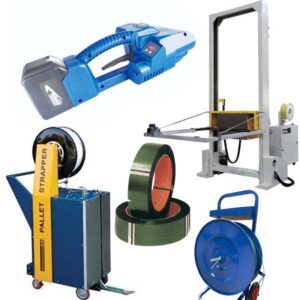

بعد امتلاء البالتة، يتم تثبيت الكراتين معاً باستخدام ماكينات تغليف باليتات أو فيلم استرتش يدوي. يضاف التحزيم للكراتين الثقيلة لتثبيت الحمولة على البالتة. التغليف والتحزيم هما آخر الخطوات قبل نقل البالتة للمخزن أو الشحن.

جدول مقارنة خطوط التعبئة والتغليف

يوضح الجدول أدناه الماكينات والطاقة الإنتاجية وأبعاد العبوة ومتطلبات التشغيل لكل خط؛ لمتطلبات خط SHRINKCOMBO راجع صفحة المنتج.

لاستخدام جدول المقارنة، ابدأ بطريقة التعبئة: إذا كانت المنتجات في كراتين اختر LINEBOX-03، وإذا كانت مغلفة بشرنك اختر SHRINKCOMBO. يوضح الجدول الطاقة الإنتاجية: كراتين في الدقيقة لـ LINEBOX-03 وأمتار في الدقيقة لـ SHRINKCOMBO. يمكنك أيضاً مقارنة أبعاد العبوات التي يتعامل معها كل خط.

خط تعبئة الكراتين: الأبعاد والطاقة والسلوتيب

يتعامل خط تعبئة الكراتين LINEBOX-03 مع كراتين بطول 200–500 mm، عرض 200–400 mm، وارتفاع 150–350 mm. يشكل حتى 720 كرتونة في الساعة بماكينة AUTOBOX10.

تغلق ماكينة لصق سلوتيب RUBBER الكراتين باستخدام سلوتيب بعرض 48–60 mm، BOPP أو كرافت. عند استخدام الخط لتعبئة الكراتين يدوياً، يشكل LINEBOX-03 كل كرتونة وينقلها ويغلقها بنفس الطريقة.

يعمل خط LINEBOX-03 على مقاس كرتونة واحد في كل مرة، فإذا كنت بحاجة لتعبئة عدة مقاسات في الوردية، خطط للوقت اللازم لتغيير الإعدادات في ماكينة التشكيل والسير والماكينة. عند إنتاج حتى 720 كرتونة في الساعة، يصنع الخط كرتونة كل خمس ثوان تقريباً. اجمع الطلبات حسب مقاس الكرتونة قدر الإمكان لتقليل تغيير المقاسات.

احتفظ ببكرات احتياطية بجانب ماكينة اللصق حتى لا يستغرق تغيير البكرة أكثر من دقيقة. يمكن ضبط طول السلوتيب على مقدمة ومؤخرة الكرتونة من 5 إلى 50 mm، مما يسمح بضبط قوة الغلق لكل نوع؛ كلما زاد الطول ثبتت الأجناب بشكل أفضل في الكراتين الثقيلة.

خط تغليف شرنك SHRINKCOMBO كخط تعبئة وتغليف أوتوماتيكي

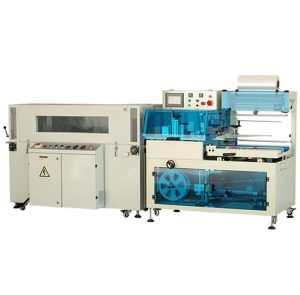

يستخدم خط تغليف شرنك SHRINKCOMBO ماكينة لحام جانبي أوتوماتيكية A450 مع نفق شرنك V4530. تقوم ماكينة اللحام الجانبي بتغليف المنتجات حتى ارتفاع 150 mm بسرعة 15 m/min.

يعالج نفق الشرنك المنتجات حتى أبعاد 1400 × 350 × 200 mm بسرعة 10 m/min. هذا الخط يلف المنتجات برول شرنك ويقلصه بإحكام حولها.

تقوم ماكينة اللحام الجانبي A450 بتغليف كل منتج برول شرنك مطوي، وتلحم على الجانب وبين كل عبوة والتي تليها. بعد ذلك، يستخدم نفق الشرنك V4530 الحرارة لتقليص الرول بإحكام حول المنتج. على سبيل المثال، يمكن تغليف علبة بها قطع صغيرة وتقليصها كوحدة واحدة للعرض أو الشحن.

النفق هو الأبطأ بين الماكينتين، لذا يحدد سرعة الخط بالكامل، كما أن حد الارتفاع في ماكينة اللحام هو الحد الأقصى للخط. الرول المستخدم غالبًا هو رول شرنك POF الشفاف الذي يظهر المنتج داخل العبوة. هذا مفيد للمنتجات التي يجب رؤيتها من قبل المشتري أو فحصها في المخزن.

ما الذي يؤثر على سعر خط التعبئة والتغليف الأوتوماتيكي

سعر خط التعبئة والتغليف الأوتوماتيكي يعتمد على عدد ونوع الماكينات المكونة له، سرعة الإنتاج، أحجام الكراتين التي يتعامل معها ونظام التحكم المستخدم.

الأسعار الحالية لكل خط تعبئة وتغليف تظهر في بطاقات المنتجات أعلاه.

التكاليف التشغيلية الرئيسية هي الكراتين والسلوتيب في LINEBOX-03، أو الرول في SHRINKCOMBO، بالإضافة إلى الكهرباء والهواء المضغوط لماكينة فتح الكراتين وماكينة لصق السلوتيب. يجب الحفاظ على أجزاء الاستهلاك مثل سكاكين السلوتيب حادة ونظيفة لتجنب التوقفات. على سبيل المثال، السكين غير الحاد قد يترك أطراف سلوتيب أو يفشل في قطع الشريط، مما يسبب أعطالاً.

يجب تخصيص مساحة بطول حوالي 6.1 م لخط LINEBOX-03، مع مساحة كافية للعاملين على الخط. الوقت اللازم لتغيير حجم الكرتونة هو تكلفة إضافية، خاصة إذا كنت تعبئ عدة أحجام في اليوم. بطاقات المنتجات أعلاه بها زر طلب عرض سعر، وزر إضافة للاستفسار يتيح لك جمع عدة ماكينات في طلب واحد إذا كنت تخطط للخط خطوة بخطوة.

خط تعبئة وتغليف كامل من ماكينات منفصلة

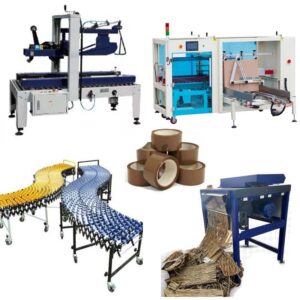

الماكينات الثلاثة في خط التعبئة والتغليف LINEBOX-03، وهي ماكينة فتح وتشكيل الكراتين، سير رولات بموتور وماكينة لصق سلوتيب للكراتين (وهي ماكينة لصق سلوتيب للكراتين)، تباع أيضًا بشكل منفصل في المتجر.

بهذا يمكن البدء بماكينة واحدة، مثل ماكينة لصق سلوتيب للكراتين، ثم إضافة معدات خطوط تعبئة وتغليف أخرى لاحقًا.

إذا كنت تبدأ بالتعبئة اليدوية، ابدأ بالخطوة الأكثر استهلاكًا للوقت، مثل لصق الكراتين أو تشكيلها. إضافة ماكينة لصق سلوتيب للكراتين أولاً توفر الوقت وتقلل الجهد على العمال. لاحقًا، يمكنك إضافة ماكينة فتح الكراتين وسير رولات لبناء خط كامل. كل ماكينة من LINEBOX-03 مصممة للعمل مع الأخرى، فيمكنك إضافتها تدريجيًا حسب الحاجة.

خطط لطول الخط بالكامل، حوالي 6.1 م، حتى إذا ركبت ماكينة واحدة فقط في البداية. سير رولات RC2M-D يربط الماكينات، وجزء RC1M بدون محرك يوفر مكانًا للعاملين لتعبئة الكراتين. التخطيط للطول الكامل من البداية يسهل توسعة الخط لاحقًا دون نقل المعدات.

متى يحقق خط التعبئة والتغليف العائد المطلوب

يحقق خط التعبئة والتغليف العائد عندما تتكرر نفس مهمة التعبئة عدة مرات يوميًا: تشكيل، لصق ونقل الكراتين يدويًا يشغل عمالًا يمكنهم أداء مهام أخرى.

الوقت الموفر من تشكيل وغلق الكراتين أوتوماتيكيًا يعتمد على سرعة التعبئة، لأن العاملين في التعبئة جزء من الخط أيضًا.

لمعرفة إذا كان الخط يحقق العائد، احسب الدقائق في كل وردية التي تقضيها في تشكيل، لصق وحمل الكراتين يدويًا، واضربها في عدد الأشخاص الذين يقومون بذلك. قارن ذلك بخط ينتج حتى 720 كرتونة في الساعة. على سبيل المثال، إذا كان ثلاثة أشخاص يقضون ساعتين في الوردية لهذه المهام، يمكن للخط توفير معظم هذا الوقت؛ مع بقاء شخص للتعبئة، تغذية الماكينة وتكديس البالتات.

الماكينة تلصق كل كرتونة بنفس الطريقة، مما يقلل من خطر فتح الكراتين أثناء النقل. الكرتونة التي تفتح أثناء الشحن قد تعني مرتجعًا وتكاليف إضافية. الطي واللصق اليدوي طوال اليوم يسبب إجهادًا لليدين والمعصم، وهو ما يتجنبه الخط. إذا كنت تعبئ أحجام كرتون كثيرة بكميات قليلة، فإن تغيير المقاسات المتكرر قد يستهلك الوقت الموفر، لذا قد يكون استخدام ماكينة لصق سلوتيب للكراتين واحدة أو محطة يدوية أفضل.

تخطيط الخط: الأحجام، الأفراد، المساحة

الخطوة الأولى هي تحديد أكبر وأصغر كرتونة أو منتج يجب أن يتعامل معه خط التعبئة والتغليف. الكراتين خارج نطاق LINEBOX-03 تحتاج إلى خط آخر أو محطة يدوية. الإنتاجية في الساعة تعتمد على أبطأ ماكينة، فإذا كانت ماكينة فتح الكراتين أو نفق الشرنك أبطأ من باقي الماكينات فهي التي تحدد سرعة الخط.

خطط للمساحة واتجاه سير العمل، مع توفير مكان للأشخاص الذين يعبئون أو يحملون، وتأكد من وصول الكراتين أو الرول بنفس سرعة استهلاك الخط لها.

ارسم مخطط مكان العمل لديك، وحدد أماكن تخزين الكراتين الفارغة، جانب مخزن ماكينة الفتح، محطة التعبئة، مخرج ماكينة اللصق ومنطقة التكديس. على سبيل المثال، ضع البالتة بجوار ماكينة الفتح لتقليل المسافة، واحتفظ بمنطقة التكديس قريبة من مخرج ماكينة اللصق لتسهيل التكديس على البالتات.

ارتفاع العمل في LINEBOX-03 هو 650 mm؛ يقف العاملون بجوار السير، لذا خطط لكيفية وصول المنتجات إلى مكان التعبئة، سواء من باليتة أو طاولة أو سير آخر. تأكد من وجود مساحة كافية للعاملين دون إعاقة الخط. على سبيل المثال، إذا كان شخصان يعبئان الكراتين، اترك مساحة على جانبي السير ليتمكنا من التحرك والتعامل مع المنتجات بأمان.

تصل الكراتين الفارغة على باليتات، لذا احتفظ ببالتة بجوار ماكينة الفتح. اترك ممشى على طول الخط وتأكد من سهولة الوصول إلى أزرار التوقف الطارئ. خطط لمكان تغيير باليتة الكراتين الفارغة وباليتة الكراتين المعبأة، بحيث تصل إليهما عربة البالتات أو الرافعة الشوكية دون عبور الخط. أبقِ خط الهواء والكابلات بعيدًا عن أماكن سير العاملين.

خيارات السلوتيب لخطوط الكراتين

تستخدم ماكينة لصق سلوتيب للكراتين RUBBER في LINEBOX-03 سلوتيب بعرض 48–60 mm. يمكنك استخدام سلوتيب BOPP البلاستيكي أو سلوتيب كرافت الورقي. سلوتيب كرافت يذهب مع الكرتونة لإعادة التدوير الورقي.

سلوتيب BOPP متوفر بأنواع لاصق مختلفة. السلوتيب الأكريليك يحتفظ بقوته على الكراتين التي تدخل التبريد؛ سلوتيب الهوت ميلت يلتصق أسرع بالكرتون. كلاهما يستخدم في درجة حرارة الغرفة. ماكينة RUBBER تعمل مع السلوتيب ذاتي اللصق، أما شريط الورق اللاصق بالماء فيحتاج موزعًا خاصًا. سلوتيب 48 mm يناسب أغلب الكراتين، بينما 60 mm أفضل للكرتون الثقيل أو الكبير.

خزن السلوتيب في درجة حرارة الغرفة، لأن السلوتيب البارد لا يلتصق جيدًا. على سبيل المثال، إذا تم تخزين السلوتيب في مخزن غير مدفأ، قد لا يلتصق بالكرتونة جيدًا مما يؤدي إلى فتح الكراتين أثناء النقل. قبل شراء كمية كبيرة من السلوتيب، جرب عدة بكرات على الخط: يجب أن ينفك الشريط بسلاسة ويلتصق بكرتونك.

الكرتونة أم الرول: ما الذي يحمي كل منهما

تجمع عبوة رول الشرنك المنتجات معًا وتحميها من الغبار. يقوم SHRINKCOMBO بلف وتقليص الرول بإحكام حول المنتج. الكرتونة، كما في LINEBOX-03، تحمي من الصدمات ويمكن تكديسها للتخزين أو الشحن. اختيار الخط المناسب يعتمد على طريقة بيع وشحن المنتج: الرول لتجميع عدة قطع معًا وإبقائها مرئية ونظيفة، والكرتونة للتكديس والنقل.

الكرتونة تتحمل الوزن ويمكن تكديسها على البالتة، مما يجعلها مناسبة للتخزين والشحن. رول الشرنك يجمع عدة منتجات كوحدة واحدة ويجعلها مرئية. كثير من شركات التعبئة تستخدم الاثنين معًا: على سبيل المثال، يتم لف القطع الصغيرة أولاً برول شرنك للحماية من الغبار ثم تعبئتها في كراتين للحماية من الصدمات والتكديس.

استخدام الفيلم يستهلك مواد أقل من الكرتون لنفس المنتج، لكنه لا يوفر الحماية من الصدمات أو ضغط التكديس. الكرتون المغلق بشريط كرافت يمكن إعادة تدويره مع الورق، أما الفيلم فيمكن إرساله لإعادة تدوير البلاستيك حيثما تتوفر هذه الخدمة.

قائمة مراجعة قبل الشراء

قبل الشراء، تحقق من مقاسات الكرتون أو المنتج، وعدد القطع في الساعة، والمساحة واتجاه سير العمل، وعدد العاملين على الخط، وتوفر الكراتين أو الفيلم، وما سيحدث بعد نهاية الخط مثل البالتات أو التحزيم أو التغليف. جدول المقارنة أعلاه يوضح مقاسات العبوات والطاقة الإنتاجية لكل خط.

ابدأ بحصر مقاسات الكراتين التي تقوم بتعبئتها وعدد كل مقاس تحتاجه يوميًا. ماكينة LINEBOX-03 تتعامل مع كراتين من 200 × 200 × 150 mm حتى 500 × 400 × 350 mm، لذا تأكد أن مقاساتك ضمن هذا النطاق. قارن عدد الكراتين التي تحتاجها في الساعة مع 720 كرتونة في الساعة لماكينة LINEBOX-03. إذا كنت تحتاج أكثر من هذا العدد في الساعة، خطط لإضافة خط ثانٍ؛ وإذا كنت تحتاج أكثر في اليوم، أضف وردية أخرى.

الخط يحتاج مقابس كهرباء أحادية الطور وهواء مضغوط: ماكينة تشكيل الكراتين ووحدة طي الأجنحة في ماكينة اللصق تعملان بالهواء. خطط لمسافة حوالي 6.1 م لطول الخط، بالإضافة لمساحة للعاملين والبالتات عند الطرفين. تأكد من توفر فرخ كرتون مموج جاف ومستوٍ، وشريط سلوتيب لماكينة التشكيل واللصق، وفيلم لماكينة SHRINKCOMBO إذا كنت تستخدم التغليف بالشرنك. حدد من سيقوم بتعبئة الكراتين ومن سيعيد ملء مخزن الكرتون في ماكينة التشكيل أثناء التشغيل.

أسئلة حول خطوط تعبئة وتغليف

كم عدد الكراتين في الساعة التي ينتجها خط تعبئة وتغليف LINEBOX-03؟

ماكينة AUTOBOX10 لتشكيل الكراتين تنتج 10–15 كرتونة في الدقيقة؛ الشركة المصنعة تحدد الطاقة القصوى للخط حتى 720 كرتونة في الساعة.

ما هي مقاسات الكراتين التي يتعامل معها خط تعبئة وتغليف LINEBOX-03؟

ماكينة LINEBOX-03 تتعامل مع كراتين بطول من 200 إلى 500 mm، وعرض من 200 إلى 400 mm، وارتفاع من 150 إلى 350 mm.

ما هو طول خط تعبئة وتغليف LINEBOX-03؟

خط تعبئة وتغليف LINEBOX-03 يبلغ طوله حوالي 6.1 م وارتفاع التشغيل 650 mm.

ما هو مصدر الطاقة المطلوب لتشغيل خط تعبئة وتغليف LINEBOX-03؟

خط تعبئة وتغليف LINEBOX-03 يعمل على مصدر كهرباء أحادي الطور 220 V، 50 Hz. ماكينة تشكيل الكراتين وماكينة لصق الكراتين تحتاجان أيضًا إلى هواء مضغوط.
