خط تعبئة كراتين LINEBOX-03 – 720 صندوق/ساعة

خط تعبئة كراتين LINEBOX-03

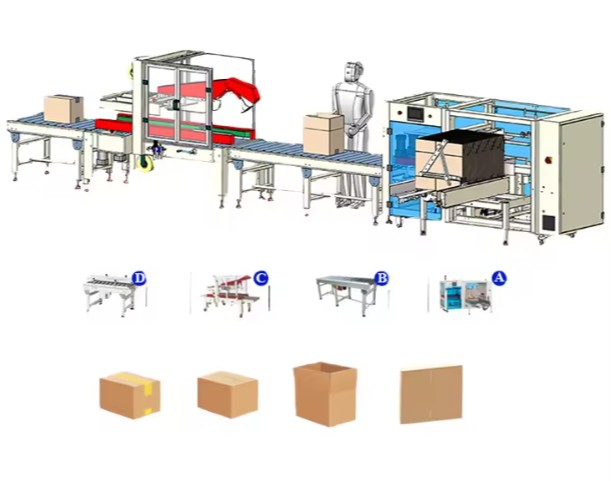

خط تعبئة الكراتين LINEBOX-03: يدخل الكرتون المسطح من جهة ويخرج صندوق مغلق ومغلف بالشريط اللاصق من الجهة الأخرى. يقوم الخط بتشكيل الصندوق، طي وتغليف القاعدة، نقل الصندوق إلى مكان التعبئة، وبعد التعبئة، يغلق ويغلف الجزء العلوي.

يتكون الخط من ثلاث ماكينات تعمل كوحدة واحدة: ماكينة تشكيل الكرتون الأوتوماتيكية AUTOBOX10، ناقل بكرات رولر بمحرك RC2M-D مع جزء بكرات سلبي RC1M، وماكينة غلق الكرتون الأوتوماتيكية RUBBER لشريط لاصق بعرض 48–60 mm.

ينتج الخط 10 إلى 15 صندوق في الدقيقة، حتى 720 صندوق في الساعة، ويعالج كراتين بأبعاد من 200 × 200 × 150 mm حتى 500 × 400 × 350 mm. سرعة الناقل 18 m/min وعرضه 600 mm، وطول الخط بالكامل حوالي 6.1 m ويعمل على ارتفاع 650 mm.

يعمل الخط بالكامل على كهرباء أحادية الطور عادية، 220 V / 50 Hz، بتحكم PLC، وهياكل من الصلب الصناعي المطلي بالبودرة. الخط هادئ بالنسبة لوظيفته. أقل من 60 dB، لذلك يمكن وضعه في غرفة تعبئة وليس فقط في صالة إنتاج.

القطاعات والتطبيقات لخط تعبئة الكراتين LINEBOX-03

خط تعبئة الكراتين LINEBOX-03 مناسب للتعبئة المستمرة أو ذات الحجم الكبير للكراتين المنتظمة في التصنيع، اللوجستيات، التجارة الإلكترونية، الأغذية والمشروبات، الإلكترونيات، الصناعات الدوائية وعمليات المخازن. يُستخدم حيث يتم تعبئة وغلق الكراتين الموحدة للشحن أو التخزين أو التوزيع. المهام النموذجية تشمل التغليف الثانوي للمنتجات النهائية، تنفيذ الطلبات، وتجهيز الشحنات في بيئات تتطلب السرعة والثبات.

يتعامل الخط مع كراتين كرتون مموج بجدار مفرد أو مزدوج ضمن نطاق المقاسات المحدد. يكون أكثر كفاءة عند تشغيل نفس مقاس الصندوق في دفعة واحدة، ويمكن ضبطه لمقاسات أخرى حسب الحاجة. غالباً ما يتم وضع النظام بعد التعبئة أو التجميع، وقبل التحزيم على البالتة أو وضع الملصقات، كجزء من عملية التعبئة الأكبر.

المواصفات الفنية

خط التعبئة LINEBOX-03 بالفيديو

▶

ما يقدمه خط التعبئة لتغليفكم

• صندوق كل أربع ثوانٍ. حتى 720 صندوقًا في الساعة، جميعها بنفس الشكل: يتم تشكيلها، طيها، ولصقها دون الحاجة لإمساك الألسنة يدويًا.
• ثلاث ماكينات، خط واحد. ماكينة تشكيل الصناديق، السير الناقل، وماكينة لصق الشريط يتم توريدها وتركيبها معًا، فلا حاجة لنقل الصناديق من ماكينة لأخرى.
• مساحة لتعبئة الصندوق. السير الناقل المتحرك والقسم السلبي بين الماكينات هما المكان الذي توضع فيه البضائع، حيث ينتظر الخط العامل وليس العكس.
• ضبط مقاس واحد. كراتين من 200 × 200 × 150 mm حتى 500 × 400 × 350 mm؛ يتم ضبط الخط مرة واحدة على المقاس ثم يكرر العملية.
• مقبس كهرباء عادي. 220 V, 50 Hz, فازة واحدة للخط بالكامل، لا حاجة لتوصيل ثلاثي الفاز.
• هادئ بما يكفي للوقوف بجانبه. أقل من 60 dB على ارتفاع تشغيل 650 mm.

الماكينات الثلاث في الخط

• خط متكامل: ماكينة تشكيل الكراتين، ناقل بكرات، وماكينة غلق الكراتين بالشريط اللاصق
• ماكينة تشكيل الكراتين الأوتوماتيكية AUTOBOX10، من 10 إلى 15 كرتونة في الدقيقة
• حتى 720 كرتونة في الساعة
• الكرتونة بطول 200–500 mm، عرض 200–400 mm، ارتفاع 150–350 mm

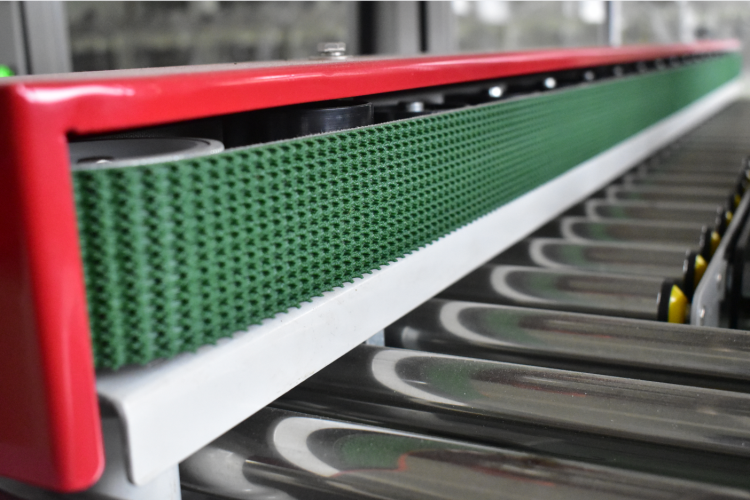

• ناقل بكرات بمحرك RC2M-D، سرعة 18 m/min، عرض 600 mm
• قسم بكرات سلبي RC1M، بطول 1000 mm

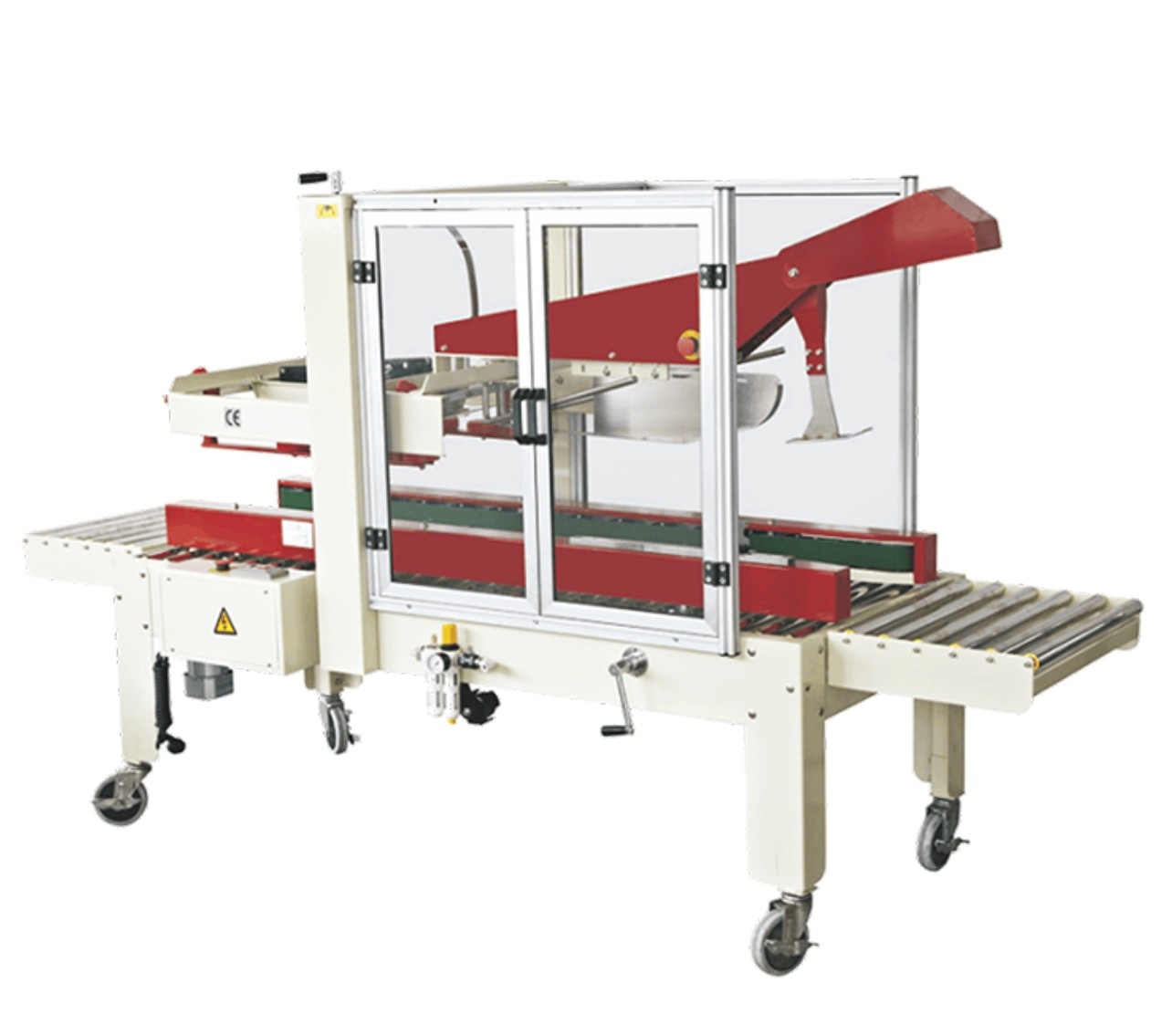

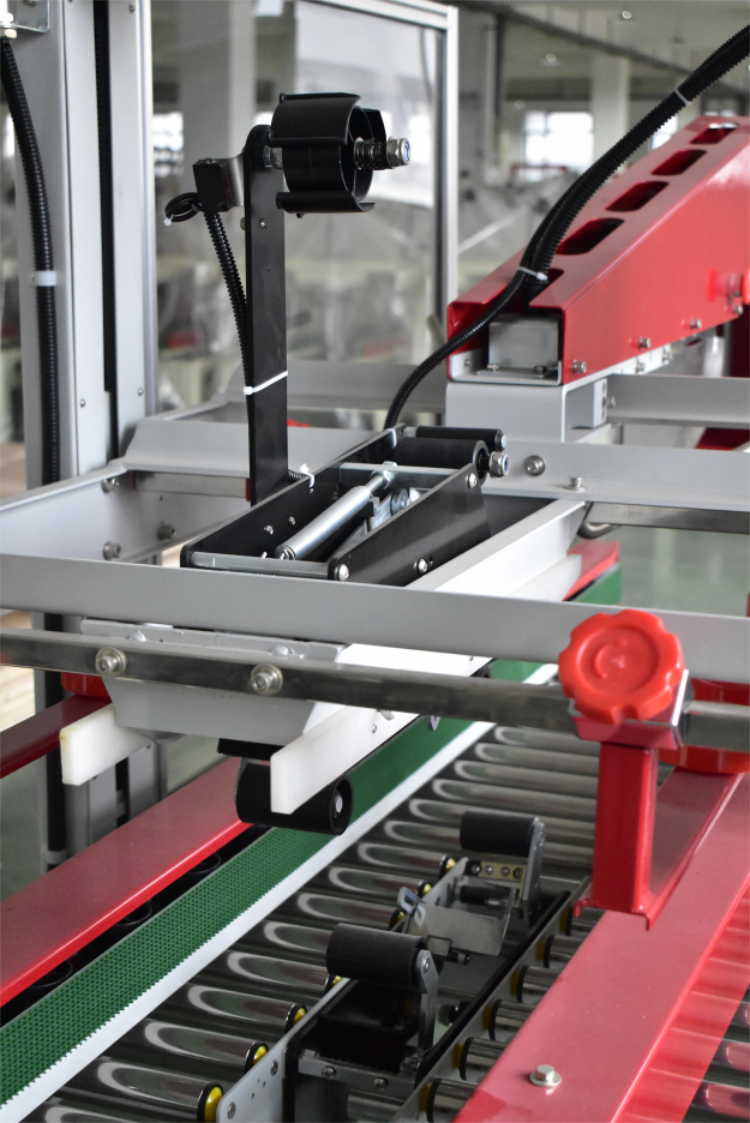

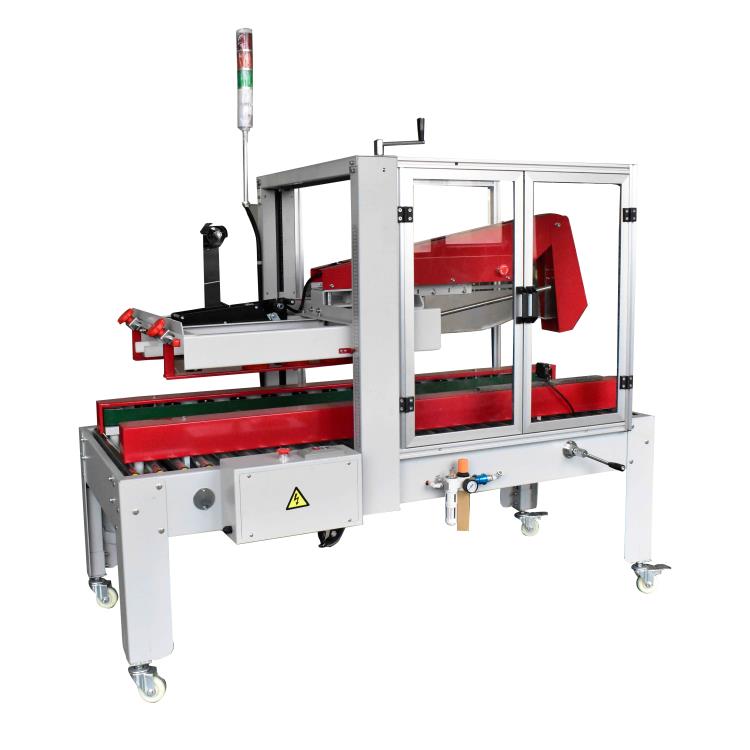

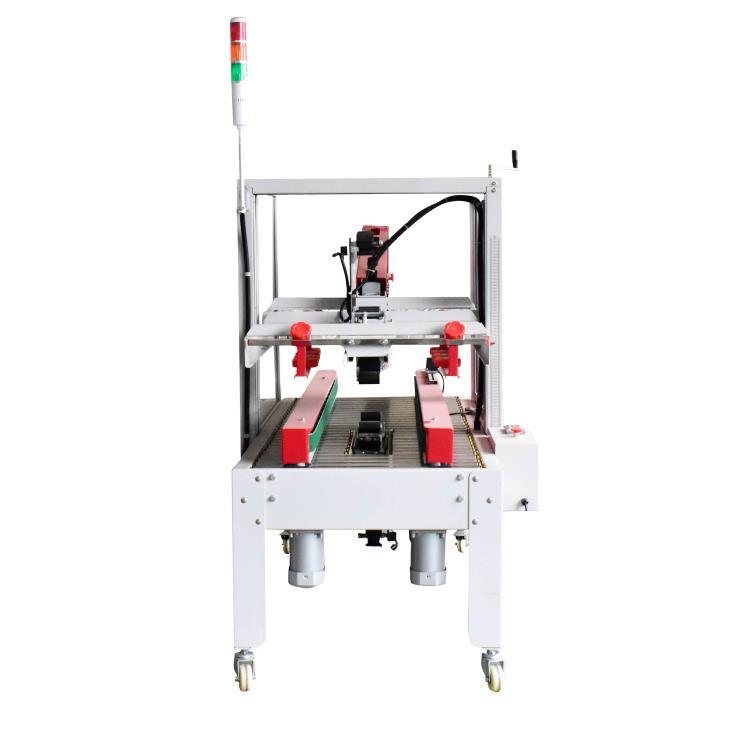

• ماكينة غلق الكراتين RUBBER أوتوماتيكية لشريط BOPP أو كرافت بعرض 48–60 mm
• تحكم PLC لكامل الخط

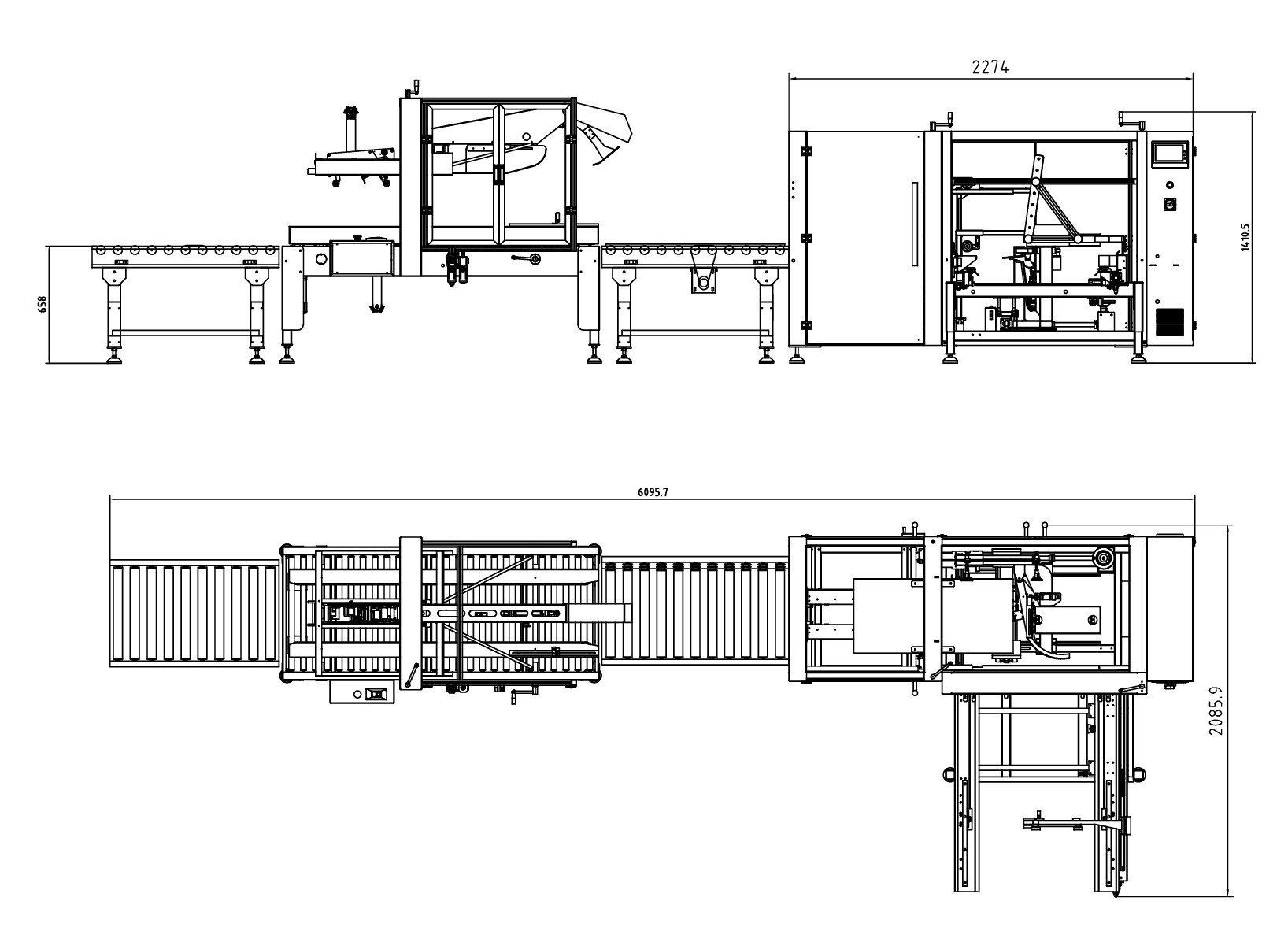

• الطول الكلي حوالي 6.1 m، ارتفاع العمل 650 mm
• مستوى الضوضاء أقل من 60 dB
• هياكل من الصلب الصناعي مطلية بالبودرة
• 220 V، 50 Hz، فازة واحدة

كيفية استخدام خط التعبئة LINEBOX-03

1. ضع رصة من الكراتين المسطحة في مخزن ماكينة تشكيل الكراتين، ولفافة شريط لاصق في كل رأس شريط.
2. اضبط الخط على مقاس الكرتونة الخاصة بك: الماكينة، أدلة الناقل، وماكينة غلق الكراتين.
3. ابدأ تشغيل الخط. تقوم ماكينة التشكيل بفتح الكرتونة، طي الأجنحة السفلية وتثبيتها بالشريط اللاصق.
4. ينقل الناقل الكرتونة المفتوحة إلى مكان التعبئة حيث يتم تعبئتها؛ القسم السلبي يوفر مساحة عمل للمعبئ.
5. تدخل الكرتونة الممتلئة إلى ماكينة غلق الكراتين، التي تطوي الأجنحة العلوية وتغلق الكرتونة بالشريط اللاصق.

الإعدادات والصيانة

• مقاس الكرتونة. يتم ضبط الخط لكرتونة بين 200 × 200 × 150 mm و500 × 400 × 350 mm؛ تغيير المقاس يتطلب ضبط ماكينة التشكيل، الأدلة، وماكينة الغلق.
• الشريط اللاصق. شريط BOPP أو كرافت بعرض 48–60 mm، في كل من رأسي الشريط في ماكينة غلق الكراتين.
• السرعة. ماكينة التشكيل تنتج 10–15 كرتونة في الدقيقة والناقل يعمل بسرعة 18 m/min؛ اضبط وتيرة العمل حسب سرعة تعبئة الكراتين.
• الكرتون. كراتين مموجة جافة ونظيفة وغير مشوهة؛ الكرتونة الرطبة أو المنحنية غالباً ما تكون سبب عدم فتح الكرتونة بشكل صحيح.
• الصيانة. افصل الخط عن الكهرباء قبل أي عمل. حافظ على شفرات الشريط حادة ونظيفة، البكرات خالية من الغبار، ومخزن ماكينة التشكيل خالٍ من الكراتين الممزقة.

اختيار وتركيب خط التعبئة LINEBOX-03

قبل اختيار LINEBOX-03، تأكد أن مقاسات الكراتين لديك ضمن النطاق المدعوم وأن منتجاتك يمكن تعبئتها بكفاءة في كراتين منتظمة ومستطيلة. راعِ المساحة المتوفرة على الأرض: قِس المكان على طول الخط بالكامل، بما في ذلك مكان التعبئة. اترك مساحة للوصول إلى الجانبين لتحميل الكراتين المسطحة، تعبئة الكراتين، وأعمال الصيانة.

تأكد من أن عملية التعبئة لديك قادرة على تزويد الكراتين المعبأة بسرعة خط التعبئة، أو خطط لإضافة مخزن مؤقت إذا كانت المراحل السابقة أو اللاحقة أبطأ.

قبل طلب خط التعبئة

السعر معروض في هذه الصفحة. هناك بعض التفاصيل التي تحدد ما إذا كان هذا الخط مناسباً لتعبئتك: يرجى مراجعتها قبل طلب عرض سعر، أو إرسالها لنا وسنراجعها معك.

• مقاس الكرتونة. من 200 × 200 × 150 mm حتى 500 × 400 × 350 mm. أرسل لنا المقاسات التي تستخدمها وسنؤكد لك أن الخط يدعمها.
• الإنتاجية. حتى 720 كرتونة في الساعة، 10–15 في الدقيقة.
• السلوتيب. سلوتيب BOPP أو Kraft بعرض 48–60 mm.
• الكهرباء. 220 V، 50 Hz، فازة واحدة للخط بالكامل.
• المساحة. حوالي 6.1 m طول على ارتفاع عمل 650 mm، بالإضافة إلى مساحة للعامل بجانب السير الناقل.
