طريقة عمل ماكينة تشكيل الكراتين في خط التعبئة

ماكينة تشكيل الكراتين تأخذ الشريحة المسطحة وتشكّلها إلى كرتونة مفتوحة بقاع مغلق. يتم غلق لساني القاع الأمامي والخلفي أولاً، ثم لساني الجانبين. هذا يجهز الكرتونة للتعبئة.

AUTOBOX وAUTOBOX10 يلصقان سلوتيب أسفل الكرتونة بعد طي الألسنة. FLEX BOX يطوي فقط ألسنة القاع ويثبتها، وتقوم ماكينة لصق سلوتيب للكراتين بلصق السلوتيب أعلى وأسفل الكرتونة بعد التعبئة. ماكينة تشكيل الكراتين توضع في بداية خط التعبئة، قبل مراحل التعبئة والغلق.

تقوم الماكينة بفتح الشريحة المسطحة المطوية إلى أنبوب مربع وتغلق القاع؛ ويبقى الجزء العلوي مفتوحاً للتعبئة. عند التشكيل اليدوي، يجب طي ولصق ألسنة القاع لكل كرتونة قبل بدء التعبئة؛ أما الماكينة فتقوم بهذه الخطوة بدلاً من العامل.

في خط التعبئة، الترتيب المعتاد هو تشكيل الكرتونة، ثم تعبئتها، ثم غلق ولصق الجزء العلوي، ثم لصق الاستيكر أو التحزيم أو تكديس الكرتونة على البالتة.

جميع الماكينات الثلاث في هذه الفئة تعمل مع الكراتين القياسية التي تصل مطوية، مع وصلة جانبية مغلقة من المصنع وأربع ألسنة للقاع. تقوم الماكينة بفتح الأنبوب المسطح وتغلق القاع، لكنها لا تصنع الوصلة الجانبية.

طريقة غلق القاع تحدد شكل خط التعبئة لديك. الكرتونة التي تم لصق قاعها بالسلوتيب من AUTOBOX أو AUTOBOX10 يمكن نقلها على سير ناقل إلى محطة التعبئة التالية، لأن السلوتيب يثبت الألسنة أثناء النقل. أما الكرتونة من FLEX BOX فيتم فقط طي وتثبيت ألسنة القاع، لذا يجب تعبئتها وهي على الماكينة ثم إرسالها مباشرة إلى ماكينة لصق سلوتيب للكراتين بعد التعبئة.

نماذج ماكينات فتح وتشكيل الكراتين الأوتوماتيك: AUTOBOX وAUTOBOX10

تأخذ ماكينة AUTOBOX الشرائح من طاولة عمل مائلة أو أفقية. يقوم الشفط بسحب شريحة واحدة في كل مرة إلى داخل الماكينة، حيث يتم فتحها وطي ألسنة القاع ولصق السلوتيب أسفلها. تنتج حتى 16 كرتونة في الدقيقة حسب مقاس الكرتونة. تحتوي على PLC من Siemens مع شاشة لمس ويتم ضبطها على مقاس الكرتونة قبل التشغيل. تستخدم سلوتيب BOPP أو ورقي، 48 mm كمعيار.

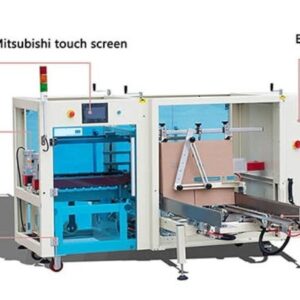

تأخذ AUTOBOX10 الشرائح من مخزن مزود بكؤوس شفط. تشكل 10–15 كرتونة في الدقيقة. توفر الشاشة اللمسية أوضاع تشغيل أوتوماتيك ويدوي وتخزن حتى 10 مقاسات كرتون. يتم ضبط عرض الكرتونة بمحرك سيرفو؛ أما الأدلة والسيور وكؤوس الشفط فيتم ضبطها يدوياً. تلصق القاع بشريط سلوتيب 50 أو 60 مم، و75 mm عند الطلب.

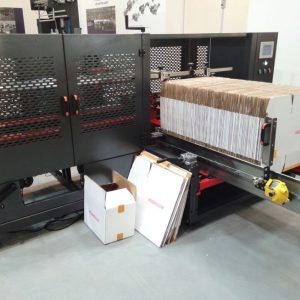

مع AUTOBOX، يتم تكديس الشرائح المسطحة على طاولة العمل. الطاولة المائلة تحمل حوالي 80 شريحة كرتون مزدوج الجدار، أما الطاولة الأفقية فتحمل حوالي 150 شريحة. إذا استخدمت كرتون أقل سمكاً، يمكن وضع عدد أكبر من الشرائح.

تتعامل الماكينة مع كراتين بطول 250–530 mm وعرض 150–400 mm. رؤوس سلوتيب لمقاسات 60 أو 72 mm يتم تصنيعها حسب الطلب.

تقوم AUTOBOX10 بطي ألسنة القاع الأمامية والخلفية والجانبية، ثم تلصق القاع. تدفع الماكينة الكرتونة المشكلة للخارج على السيور؛ ويعمل الوضع اليدوي خطوة بخطوة.

مجالات مقاسات الكراتين في AUTOBOX وAUTOBOX10 متداخلة ولكنها ليست متطابقة. على سبيل المثال، الكرتونة الأضيق من 200 mm تناسب فقط AUTOBOX الذي يبدأ من 150 mm عرض. أما الكرتونة الأقصر من 250 mm فتناسب فقط AUTOBOX10 الذي يبدأ من 200 mm طول.

كل من AUTOBOX وAUTOBOX10 يعملان طالما توجد شرائح على الطاولة أو في المخزن. مهمة العامل هي إعادة تعبئة الشرائح في الوقت المناسب للحفاظ على سير الخط. في AUTOBOX10 يمكن ضبط عداد لإيقاف الماكينة بعد عدد معين من الكراتين. مثلاً، إذا احتجت لتعبئة دفعة محددة، ستتوقف الماكينة تلقائياً عند الوصول للعدد المطلوب. عند الضغط على Clear تستمر الماكينة للدفعة التالية.

تحتوي AUTOBOX10 على وضع تصحيح يدوي، حيث يقوم كل ضغط على زر الخطوة بتنفيذ خطوة واحدة من الدورة: أخذ الكرتونة، طي اللسان الأمامي، طي اللسان الخلفي، طي ألسنة الجانبين، دفع الكرتونة للخارج وإعادة الضبط. يوجد أيضاً وظيفة “فتح كرتونة” لتشكيل كرتونة واحدة. بعد تغيير المقاس، يمكنك استخدام هذه الوظيفة لتشكيل كرتونة واحدة وفحصها قبل بدء التشغيل الأوتوماتيك. تأكد أن الزوايا قائمة، والألسنة مغلقة بشكل مسطح، والسلوتيب في المنتصف.

في AUTOBOX10، يتم إدخال العرض الفعلي للكرتونة لكل رقم كرتونة مخزن. عند اختيار رقم الكرتونة، يتحرك السيرفو لهذا العرض. نقطة مركز النقل لهذا القياس يتم ضبطها في المصنع ولا تتغير.

قارن بين ماكينات فتح وتشكيل الكراتين حسب النوع والمقاس والسرعة

الجدول أدناه يقارن كل ماكينة فتح وتشكيل كراتين حسب النوع، نطاق مقاس الكرتونة، عدد الكراتين في الدقيقة، طريقة تغذية الشرائح وكيفية غلق القاع. استخدمه لمعرفة أي ماكينة تناسب متطلباتك.

لاستخدام جدول المقارنة، ابدأ بفحص نطاق مقاس الكرتونة لكل ماكينة لترى أيها يناسب كراتينك. بعد ذلك، راجع عدد الكراتين في الدقيقة لمطابقة سرعة الماكينة مع معدل التعبئة لديك. العمودان الأخيران يوضحان طريقة تغذية الشرائح (يدوياً، من طاولة عمل أو من مخزن) وهل الماكينة تلصق القاع أم تترك اللصق لماكينة لصق سلوتيب للكراتين. صفوف AUTOBOX وAUTOBOX10 هي الماكينات التي تلصق القاع.

ماكينة تشكيل كراتين نصف اوتوماتيك FLEX BOX: العامل والماكينة معاً

مع ماكينة تشكيل كراتين نصف اوتوماتيك FLEX BOX، يقوم العامل بأخذ الكرتونة المسطحة من الرف، وفتحها وغلق لسانَي القاعدة الأمامي والخلفي أثناء وضع الكرتونة على الماكينة. تقوم اسطوانتان هوائيتان بثني لسانَي القاعدة الأيسر والأيمن وتثبيت القاعدة مغلقة أثناء تعبئة الكرتونة.

يبدأ العامل دفع الكرتونة المعبأة إلى ماكينة لصق سلوتيب للكراتين عن طريق زر ضغط أو بدال قدم، حيث يتم لصق السلوتيب على الأعلى والأسفل. تنتج ماكينة تشكيل كراتين نصف اوتوماتيك FLEX BOX من 6 إلى 7 كراتين في الدقيقة مع وجود عامل عند كل كرتونة. ارتفاع طاولة العمل قابل للتعديل من 700 إلى 800 mm.

بعد وضع الكرتونة على الماكينة، تظل واقفة عليها أثناء تعبئتها. تعمل ماكينة تشكيل كراتين نصف اوتوماتيك FLEX BOX كمحطة تشكيل وتعبئة في نفس الوقت. بعد التعبئة، يقوم العامل بثني ألسنة الكرتونة العلوية يدوياً.

يجب ضبط ارتفاع طاولة العمل ليتناسب مع ماكينة لصق سلوتيب للكراتين ومع العامل. يتم ضبط طول الكرتونة بتحريك وحدة تغذية الكرتون باستخدام مقبض الضبط. توضح صفحة المنتج اسم ماكينة لصق سلوتيب نصف اوتوماتيك التي تعمل مع ماكينة تشكيل كراتين نصف اوتوماتيك FLEX BOX.

يتم تعبئة ماكينة تشكيل كراتين نصف اوتوماتيك FLEX BOX أثناء وقوف الكرتونة على الماكينة، لذا يشمل إنتاج 6–7 كراتين في الدقيقة وقت الفتح والتعبئة وغلق الألسنة العلوية ودفع الكرتونة إلى ماكينة اللصق. هذا يعني أن كل كرتونة تستغرق حوالي 9 إلى 10 ثوانٍ من البداية للنهاية. إذا لم تكن البضائع جاهزة بجوار العامل، ينخفض الإنتاج لأن الكرتونة التالية لا يمكن البدء فيها إلا بعد خروج الكرتونة المعبأة.

يتم ضبط سرعة الدافع الذي ينقل الكرتونة المعبأة إلى ماكينة اللصق من خلال منظم الهواء على فلتر الهواء. يجب أن يدفع الدافع الكرتونة المعبأة بقوة كافية ولكن بدون صدمة تحرك البضائع. قبل بدء العمل، يجب أن توضع ماكينة تشكيل كراتين نصف اوتوماتيك FLEX BOX على أرضية ثابتة مع قفل العجلات وتثبيت الأغطية. إذا كانت الماكينة مائلة أو غير متوازية مع ماكينة لصق سلوتيب للكراتين، سيدفع الدافع الكرتونة بزاوية.

أحجام الكراتين، عرض السلوتيب وتغيير المقاسات

لاختيار الماكينة المناسبة، قِس أصغر وأكبر كرتونة تقوم بتعبئتها، من حيث الطول والعرض والارتفاع. قارن هذه الأبعاد مع النطاقات التالية: ماكينة AUTOBOX تتعامل مع كراتين بطول 250–530 mm وعرض 150–400 mm، بينما ماكينة فتح كراتين اوتوماتيك AUTOBOX10 تغطي طول 200–500 مم، عرض 200–400 mm وارتفاع 150–350 mm. بالنسبة لماكينة تشكيل كراتين نصف اوتوماتيك FLEX BOX، راجع أبعاد الكرتونة في صفحة المنتج.

بالنسبة لماكينة فتح كراتين اوتوماتيك AUTOBOX10، يجب أيضاً التأكد من مجموعين: مجموع الطول والعرض لا يتجاوز 900 مم، ونصف العرض زائد الارتفاع لا يتجاوز 550 mm. تحقق من هذين المجموعين لأكبر كرتونة لديك.

يتم تحديد نوع السلوتيب عند الطلب. ماكينة AUTOBOX تستخدم سلوتيب BOPP أو ورقي، 48 mm كمعيار، مع رؤوس سلوتيب 60 أو 72 mm حسب الطلب. ماكينة فتح كراتين اوتوماتيك AUTOBOX10 تستخدم سلوتيب 50 أو 60 مم، و75 mm متاح عند الطلب.

تغيير المقاس في ماكينة فتح كراتين اوتوماتيك AUTOBOX10 يتم باختيار رقم الكرتونة المخزن على شاشة اللمس. يقوم السيرفو بضبط العرض، وتقوم أنت بضبط الأدلة والسيور وأكواب الشفط يدوياً. يمكن تخزين حتى 10 مقاسات كرتون. ماكينة AUTOBOX يتم ضبطها على مقاس الكرتونة قبل التشغيل ويمكن تصنيعها لمقاسات أخرى عند الحاجة. تجميع الطلبات حسب مقاس الكرتونة يقلل من عدد تغييرات المقاسات. تأكد دائماً أن ماكينة لصق سلوتيب للكراتين بعد ماكينة فتح وتشكيل الكراتين يمكنها التعامل مع جميع المقاسات التي تستخدمها.

قارن دائماً نطاقات المقاسات مع الكرتونة بعد التشكيل، وليس مع الكرتونة المسطحة. يطلب منك دليل ماكينة فتح كراتين اوتوماتيك AUTOBOX10 التأكد من مقاس الكرتونة بعد التشكيل قبل ضبط الإعدادات.

تغيير المقاس في ماكينة فتح كراتين اوتوماتيك AUTOBOX10 يتبع ترتيباً ثابتاً: إعادة السيرفو للصفر، اختيار رقم الكرتونة، ضبط السيور، ضبط قضبان المخزن، ضبط ارتفاع حامل الكرتونة، ضبط ارتفاع لوحة دليل الضغط، ضبط قضبان تحديد موضع التشكيل، ضبط حامل التشكيل، ضبط أكواب الشفط وأخيراً ضبط ذراع الدفع. يتم ضبط أكواب الشفط بعد السيور والقضبان والحوامل لأن موضعها يعتمد على هذه الإعدادات. عند الانتقال من كرتونة كبيرة إلى صغيرة، حرك حامل أكواب الشفط للأسفل لأن لوحة دليل الضغط تعترض طريقه. للكرتونة الكبيرة، اسحب ذراع الدفع للخارج دون أن يلمس حامل أكواب الشفط. لا تقوم أي من الماكينات الثلاث بضبط نفسها تلقائياً لكل كرتونة. إذا كنت تستخدم مقاسات كرتون مختلفة في نفس الساعة، يتطلب كل تغيير مقاس إعداداً جديداً.

اختيار ماكينة تشكيل كراتين نصف اوتوماتيك أو أوتوماتيكية

تناسب ماكينة تشكيل كراتين نصف اوتوماتيك مثل FLEX BOX الإنتاج الأقل أو التغييرات المتكررة في المقاسات، لأن العامل يعمل عند كل كرتونة.

ماكينة تشكيل كراتين أوتوماتيكية مثل AUTOBOX أو ماكينة فتح كراتين اوتوماتيك AUTOBOX10 تقوم بتشكيل ولصق كل كرتونة بنفس الطريقة، لذا يقتصر دور العامل على إعادة تعبئة الكراتين الفارغة. هذه الموديلات مناسبة لتدفق ثابت من الكراتين. خطوة التعبئة هي التي تحدد سرعة الخط: إذا أنتجت ماكينة فتح وتشكيل الكراتين كراتين أكثر من سرعة التعبئة، يتكون صف انتظار. جميع الموديلات الثلاث قابلة للضبط حسب مقاس الكرتونة ضمن نطاقها.

لمطابقة الماكينة مع احتياجك، احسب عدد الكراتين التي تعبئها في أكثر ساعة ازدحاماً وعدد الأشخاص المتاحين للعمل. قارن هذه الأرقام مع السرعات في الجدول.

المساحة عامل آخر. أبعاد ماكينة AUTOBOX هي 3045 × 1855 × 1300 mm مع طاولة العمل المائلة و3045 × 2444 × 1300 mm مع الطاولة الأفقية. ماكينة فتح كراتين اوتوماتيك AUTOBOX10 أبعادها 2020 × 2080 × 1396 mm. اترك مساحة حول الماكينة لتحميل الكراتين الفارغة وللوصول للصيانة.

احسب الوقت لكل كرتونة لتتأكد أن خطوات التعبئة والغلق يمكنها مواكبة سرعة الماكينة. في ماكينة فتح كراتين اوتوماتيك AUTOBOX10، إنتاج 10–15 كرتونة في الدقيقة يعني كرتونة كل 4 إلى 6 ثوانٍ. هذا هو معدل خروج الكراتين المفتوحة والمغلقة من الأسفل للتعبئة.

مع ماكينة تشكيل كراتين نصف اوتوماتيك FLEX BOX، يقوم شخص واحد بفتح وتعبئة وإرسال كل كرتونة إلى ماكينة اللصق. مع ماكينة AUTOBOX أو ماكينة فتح كراتين اوتوماتيك AUTOBOX10، يكون التشكيل منفصلاً عن التعبئة. يجب التخطيط لمن سيعيد تعبئة الكراتين الفارغة وأين ستنتظر الكراتين المفتوحة للتعبئة.

تحتاج الماكينة الأوتوماتيكية إلى شخص يمكنه ضبطها بشكل صحيح. في ماكينة فتح كراتين اوتوماتيك AUTOBOX10، يتبع تغيير المقاس ترتيب الضبط الموجود في دليلها. إعدادات الاسطوانات والهواء مخصصة للموظفين المدربين فقط.

الكرتون الفارغ، قطع الغيار وإعدادات ماكينة فتح وتشكيل الكراتين

تحتاج ماكينة فتح وتشكيل الكراتين إلى كرتون فارغ مسطح وجاف. الكرتون المعوج أو الرطب يصعب التقاطه أو يفتح بشكل غير صحيح أو يتوقف داخل الماكينة. خزّن الكرتون الفارغ بشكل مسطح وجاف وبعيداً عن الأرض. تمسك أكواب الشفط الكرتون بالفراغ. الأكواب البالية أو المتسخة تفقد قدرتها على الإمساك؛ افحصها بانتظام في ماكينتي AUTOBOX وAUTOBOX10.

في ماكينة فتح كراتين اوتوماتيك AUTOBOX10، يجب أن تلامس السيور جانبي الكرتونة المشكلة فقط. إذا كانت مشدودة أكثر من اللازم، تتشوه الكرتونة. إذا كانت مرتخية، لا تخرج الكرتونة من الماكينة. يجب أن تكون لوحة الضغط على ارتفاع حوالي 5 mm فوق الكرتونة. إذا كان الضبط غير صحيح، قد يكون هناك فراغ في شريط السلوتيب السفلي أو قد لا تخرج الكرتونة من الماكينة. السكين غير الحاد في رأس السلوتيب يعطي قطعاً غير منتظم.

يوصي مصنع ماكينة AUTOBOX بالاحتفاظ بأكواب شفط احتياطية.

إذا لم يستطع منظم الهواء الرئيسي في ماكينة فتح كراتين اوتوماتيك AUTOBOX10 الحفاظ على ضغط الهواء المضبوط، فهذا يعني أن مصدر الهواء ضعيف ولن تعمل أكواب الشفط. السكين واليايات في رأس السلوتيب من قطع الغيار المستهلكة في ماكينة AUTOBOX.

في ماكينة فتح كراتين اوتوماتيك AUTOBOX10، يتم ضبط قضبان المخزن بحيث تترك فراغاً حوالي 5 mm بين الكرتونة المسطحة ولوحة الدليل الجانبية. هذا الفراغ يسمح للكرتونة بالانزلاق بسهولة عند التقاطها بأكواب الشفط. إذا كانت القضبان ضيقة جداً، تعيق خروج الكرتونة من المخزن.

تلتقط ماكينة فتح كراتين اوتوماتيك AUTOBOX10 الكرتونة من جانبها الأعرض، بحيث يكون طرف كل كوب شفط على بعد حوالي 15–20 mm من طرف الكرتونة. يتم ضبطها بعد ضبط قضبان المخزن والحوامل وقضبان تحديد الموضع، وإلا ستفشل عملية الالتقاط.

يتم ضبط حامل التشكيل في ماكينة AUTOBOX10 على طول الكرتونة. إذا تم ضبطه بشكل غير صحيح، قد تخرج الكرتونة مشوهة أو على شكل معين أو تالفة أو تعلق داخل الماكينة. يجب دائمًا التأكد من أن الكرتونة المشكلة مربعة قبل بدء التشغيل. كما تؤثر سماكة الكرتون على طريقة التشكيل. مقابض الأسطوانات تتحكم في سرعة الدفع والرجوع، لكن هذه الإعدادات مخصصة للموظفين المدربين فقط وبعد ضبط أوضاع التشكيل وحساسات الكرتون. يتم تسليم ماكينة AUTOBOX مع شفرة احتياطية، ويايات رأس السلوتيب، ومسامير وأدوات يدوية، حتى تتمكن من استبدال الشفرة أو الياي الأول دون انتظار قطع الغيار.

العوامل التي تحدد سعر ماكينة فتح وتشكيل الكراتين

يعتمد سعر ماكينة فتح وتشكيل الكراتين على ما إذا كانت نصف أوتوماتيكية أو أوتوماتيكية بالكامل، وإذا كانت تلصق السلوتيب في القاع، ونوع طاولة العمل، ورؤوس السلوتيب، وأحجام الكراتين المصممة حسب الطلب. تشمل تكاليف التشغيل السلوتيب، والهواء المضغوط، وقطع الغيار مثل كاسات الشفط، والشفرة، ويايات رأس السلوتيب، والسير.

ماكينة FLEX BOX لا تستخدم السلوتيب بنفسها، حيث يتم لصق السلوتيب بواسطة ماكينة لصق سلوتيب للكراتين بعد التعبئة. بطاقات المنتجات تحتوي على زر “احصل على عرض” لطلب عرض سعر، مثل ماكينة فتح وتشكيل الكراتين مع ماكينة لصق سلوتيب للكراتين، وزر “أضف للاستفسار” لجمع عدة منتجات في طلب واحد.

في ماكينة AUTOBOX، يمكن تصنيع طاولة عمل أعلى أو تغذية الكرتون من اليسار بدلًا من اليمين حسب الطلب. إذا كنت بحاجة لأي من هذه الخيارات، أضفها في نفس طلب الاستفسار مع الماكينة.

مع ماكينة FLEX BOX، تكون ماكينة لصق سلوتيب للكراتين بعد الماكينة جزءًا من المجموعة، حيث يتم لصق القاع في هذه المرحلة فقط. أما مع AUTOBOX أو AUTOBOX10، يمكن غلق الجزء العلوي بماكينة لصق سلوتيب للكراتين لديك بالفعل، بشرط أن تتناسب مع نفس أحجام الكراتين. تشمل قطع الغيار في ماكينة AUTOBOX أكثر من كاسات الشفط ورأس السلوتيب: قائمة الشركة المصنعة تضم أيضًا مولد التفريغ، والأسطوانات، والمحامل الخطية، والصمامات.

الهواء المضغوط، الكهرباء وسلامة العمل مع ماكينات فتح وتشكيل الكراتين

جميع ماكينات فتح وتشكيل الكراتين الثلاث تحتاج إلى هواء مضغوط وكهرباء. ماكينة FLEX BOX تعمل على 220 V، 50 Hz، 600 W. ماكينة AUTOBOX تعمل على 220 V فاز واحد، 50/60 Hz، 400 W. وحدة الهواء تحتاج إلى صيانة: يجب تفريغ الماء من فلتر الهواء بانتظام. افصل الكهرباء والهواء قبل أي عمل على ماكينة فتح وتشكيل الكراتين. لا ترتدِ أكمامًا فضفاضة أو ربطات عنق أو خواتم أو ساعات أثناء العمل على ماكينة بها سيور وأذرع متحركة.

ماكينة AUTOBOX10 تبدأ الدورة الأوتوماتيكية فقط بعد عودة السيرفو إلى الصفر ووصول الأسطوانات إلى وضع البداية. ماكينة FLEX BOX تتوقف إذا تم فتح لوحة التحكم أثناء التشغيل. يتم تشحيم سلسلة القيادة السفلية في FLEX BOX مرة أسبوعيًا ويتم فحص المسامير والبراغي بانتظام.

تستخدم ماكينة FLEX BOX الهواء المضغوط لأسطوانات الأجنحة ودافع الكرتون، بينما تستخدم AUTOBOX وAUTOBOX10 الهواء المضغوط لأسطواناتها وكاسات الشفط. يجب التخطيط لخط هواء في مكان التعبئة.

تتوقف ماكينة AUTOBOX10 تلقائيًا عندما يصل عداد الكراتين إلى العدد المحدد. عند الضغط على زر Clear تستكمل التشغيل. إعدادات صمامات الهواء مخصصة للموظفين المدربين فقط.

تشمل صيانة ماكينة AUTOBOX10 التنظيف، وتزييت الأجزاء المتحركة، وفحص ضغط الهواء، وفحص كاسات الشفط والسيور لاكتشاف التآكل.

في ماكينة AUTOBOX، يتم توليد التفريغ لكاسات الشفط بواسطة مولد تفريغ يعمل بالهواء المضغوط. إذا كان ضغط الهواء ضعيفًا، ستلاحظ عدم التقاط الكراتين، كما يحذر دليل AUTOBOX10 أيضًا.

تتمتع ماكينة AUTOBOX بحماية كهربائية IP54، أي أنها محمية ضد الغبار ورذاذ الماء. مستوى الضوضاء يصل إلى 75 dB.

قبل أي ضبط في ماكينة AUTOBOX10، يجب فصل الكهرباء والهواء وإزالة أي شيء من على أو تحت أو حول الماكينة. إذا تم احتجاز شخص بواسطة جزء متحرك مثل السير، يجب فصل الكهرباء أولًا ثم تحرير الشخص. ماكينة FLEX BOX توصل بمقبس كهرباء وليست موصلة بأسلاك. يجب أن يكون مفتاح التشغيل في وضع الإيقاف قبل التوصيل، ويتم اختبار مفتاح الطوارئ عند توصيل الهواء. شاشة تعليم أوضاع AUTOBOX10 محمية بكلمة مرور. احتفظ بكلمة المرور مع المسؤول.

قائمة مراجعة قبل طلب ماكينة فتح وتشكيل الكراتين

قبل طلب ماكينة فتح وتشكيل الكراتين، تحقق من مقاسات الكرتون: الطول، العرض، الارتفاع، أصغر وأكبر حجم. اعرف عدد الكراتين في الساعة وقت الذروة، وعدد المقاسات التي تستخدمها وعدد مرات التغيير. تحقق من عرض السلوتيب المستخدم، والهواء المضغوط والكهرباء في مكان التعبئة، والمساحة المتاحة للماكينة.

حدد اتجاه سير العمل وارتفاع الطاولات والسيور الناقلة. يجب أن تتناسب ماكينة لصق سلوتيب للكراتين بعد ماكينة فتح وتشكيل الكراتين مع نفس أحجام الكراتين. ينقل سير البكرات بين ماكينة فتح وتشكيل الكراتين، ومنطقة التعبئة، وماكينة لصق سلوتيب للكراتين الكراتين المفتوحة. هذه النقاط تساعد في مطابقة الماكينة مع خط التعبئة لديك.

احسب عدد الكراتين التي تحتاج لتعبئتها في الساعة وقت الذروة. قرر إذا كنت تريد مشغلًا عند الماكينة مثل FLEX BOX، أو تحتاج ماكينة أوتوماتيكية مثل AUTOBOX أو AUTOBOX10.

انتبه لاتجاه سير العمل. ماكينة AUTOBOX تستقبل الكرتون من اليمين وتخرج الكراتين من اليسار كخيار قياسي. يمكن تصنيع الاتجاه المعاكس حسب الطلب.

طابق ارتفاعات معداتك: طاولة عمل FLEX BOX قابلة للتعديل من 700 إلى 800 mm، وAUTOBOX بارتفاع 650 mm قياسيًا وحتى 1000 mm حسب الطلب، وAUTOBOX10 بارتفاع 650 mm. اختر عرض السلوتيب مع الطلب. تم تصميم ماكينة AUTOBOX للعمل في درجات حرارة من -10 إلى 40 °C ورطوبة حتى 98 بالمائة، لذا تحقق إذا كانت منطقة الشحن لديك ضمن هذه الحدود.

إذا كانت الماكينة الجديدة ستعمل مع ماكينة لصق سلوتيب للكراتين لديك بالفعل، أضف موديل ماكينة اللصق وارتفاع العمل في طلبك. يمكن عندها مطابقة أحجام الكراتين والارتفاعات بين الماكينتين.

أسئلة شائعة عن ماكينات فتح وتشكيل الكراتين

أي ماكينات فتح وتشكيل الكراتين تلصق السلوتيب في قاع الكرتونة؟

ماكينات AUTOBOX وAUTOBOX10 تلصق السلوتيب في قاع الكرتونة بعد طي الأجنحة. ماكينة FLEX BOX لا تلصق القاع؛ بل تطوي وتثبت الأجنحة فقط.

هل تحتاج هذه الماكينات إلى هواء مضغوط؟

جميع ماكينات فتح وتشكيل الكراتين في هذه الفئة تحتاج إلى هواء مضغوط للتشغيل. ذلك ضروري لوظائف مثل الشفط، وطي الأجنحة أو دفع الكرتون.

كم عدد الكراتين التي تنتجها كل ماكينة في الدقيقة؟

ماكينة FLEX BOX تنتج 6–7 كراتين في الدقيقة مع وجود مشغل. ماكينة AUTOBOX10 تنتج 10–15 كرتونة في الدقيقة. ماكينة AUTOBOX تنتج حتى 16 كرتونة في الدقيقة حسب حجم الكرتونة.

هل يمكن لماكينة واحدة التعامل مع مقاسات كراتين مختلفة؟

نعم، يمكن ضبط كل ماكينة فتح وتشكيل الكراتين على مقاسات كراتين مختلفة ضمن نطاقها. ماكينة AUTOBOX10 تخزن حتى 10 مقاسات وتستخدم سيرفو لضبط العرض. ماكينة AUTOBOX يتم ضبطها على مقاس الكرتونة قبل التشغيل. ماكينة FLEX BOX قابلة للتعديل حسب مقاس الكرتونة.
