ماكينة فتح كراتين اوتوماتيك AUTOBOX10 – 10-15 كرتونة/دقيقة

ماكينة فتح كراتين اوتوماتيك AUTOBOX10

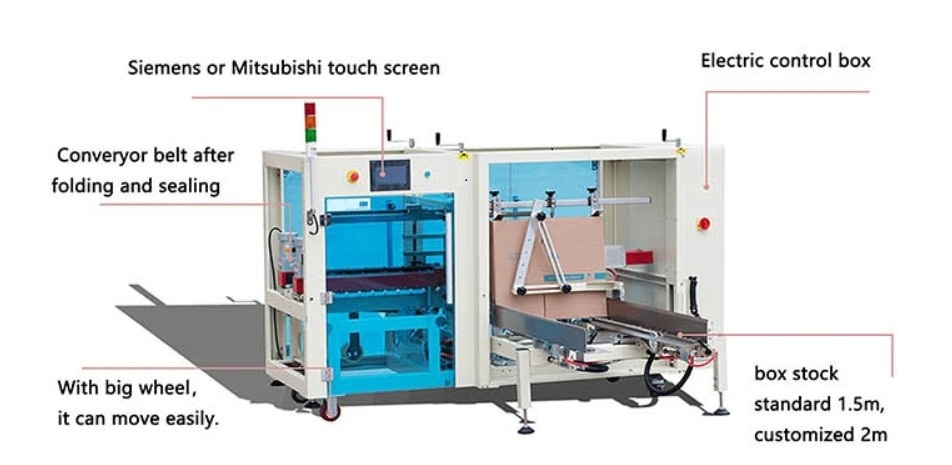

AUTOBOX10 هي ماكينة فتح كراتين اوتوماتيك: تسحب الكرتونة المسطحة من المخزن، تفتحها، تطوي الأجنحة السفلية، تلزق القاع وتخرج الكرتونة المفتوحة على السيور: 10-15 كرتونة في الدقيقة.

تتعامل مع كراتين بأبعاد من 200 × 200 × 150 mm إلى 500 × 400 × 350 mm (طول × عرض × ارتفاع)، مع مجموع الطول + العرض أقل من 900 mm ونصف العرض + الارتفاع أقل من 550 mm.

يتم غلق القاع باستخدام سلوتيب بعرض 50 أو 60 mm (75 mm عند الطلب). يقوم سيرفو بضبط عرض الكرتونة؛ يمكن تخزين حتى عشرة عروض كرتون، لذا تغيير الكرتونة يتم باختيار رقمها من الشاشة اللمسية وضبط الأدلة والسيور وأكواب الشفط.

تعمل الماكينة على 220 V، 50 Hz، فازة واحدة، مع فيشة أوروبية، وتحتاج هواء مضغوط حوالي 0.5 MPa. تخرج الكراتين المفتوحة على ارتفاع طاولة 650 mm.

الصناعات والتطبيقات: ماكينة فتح كراتين اوتوماتيك AUTOBOX10

تستخدم AUTOBOX10 في صناعات الأغذية والمشروبات، الأدوية، الإلكترونيات، السلع الاستهلاكية وتعبئة المنتجات الزراعية. تناسب خطوط الإنتاج التي تحتاج فتح كراتين بشكل منتظم وبكميات كبيرة. من التطبيقات الشائعة تعبئة الزجاجات أو المعلبات، الإلكترونيات المعبأة، الأغذية المصنعة، منتجات العناية الشخصية والمنتجات الجاهزة للعرض في المتاجر. غالباً توضع الماكينة في بداية خط التعبئة، حيث تغذي الكراتين المفتوحة والمغلقة من الأسفل مباشرة إلى محطات التعبئة أو التحميل.

تتعامل مع كراتين عادية مشقوقة مصنوعة من الكرتون المضلع، ضمن نطاق المقاسات المحددة. الكراتين ذات الأجنحة غير التقليدية، أو قليلة الصلابة جداً، أو ذات القصات غير المنتظمة قد تحتاج اختبار قبل الاستخدام.

المواصفات الفنية

فيديو ماكينة فتح الكراتين AUTOBOX10

▶

ماذا تقدم ماكينة فتح الكراتين لخط التعبئة الخاص بك

• 10–15 كرتونة في الدقيقة. يتم التقاط الكرتونة وفتحها وطيها وتلزيقها وإخراجها بدون مشغل، فقط يجب تعبئة المخزن بالكرتون المسطح.

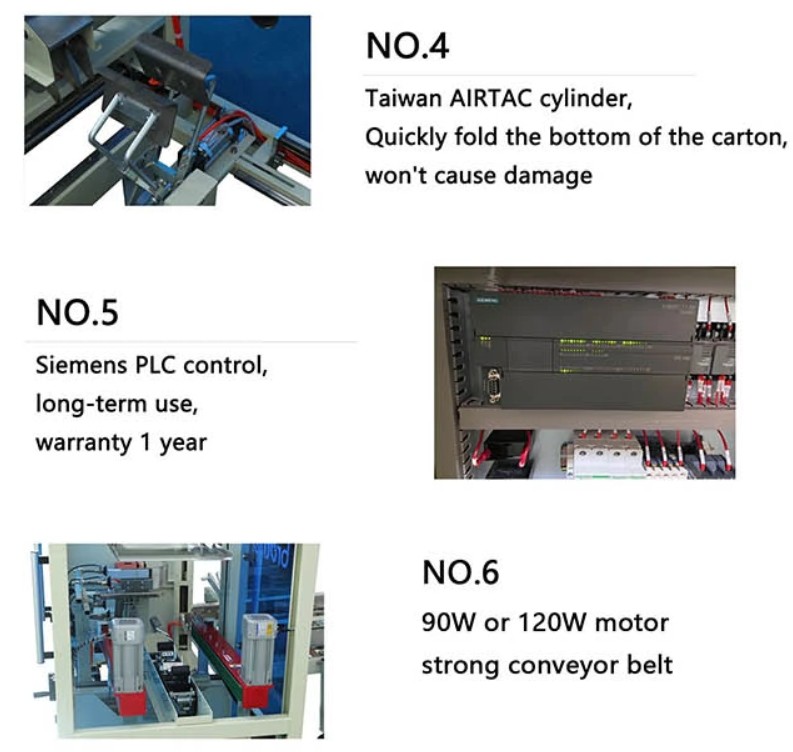

• تلزيق القاع في نفس الدورة. يتم طي لسان الكرتونة الأمامي والخلفي والجوانب بالتتابع ثم تلزيق القاع، لتخرج الكرتونة جاهزة للتعبئة.
• تخزين عشرة مقاسات عرض للكرتون. يقوم السيرفو بضبط العرض حسب رقم الكرتونة المختار من شاشة اللمس.
• عداد مع توقف تلقائي. حدد عدد الكراتين المطلوب؛ تتوقف الماكينة عند هذا العدد.
• وضع التشغيل اليدوي خطوة بخطوة. لضبط الإعدادات أو الصيانة، يمكن تشغيل كل خطوة منفردة من شاشة اللمس.
• تشغيل أحادي الطور. 220 V بفيشة أوروبية، بالإضافة إلى وصلة هواء مضغوط.

مهام المشغل ودمج ماكينة فتح الكراتين AUTOBOX10 في الخط

المهام الرئيسية للمشغل هي تعبئة الكرتون المسطح في المخزن، واختيار رقم الكرتونة الصحيح من شاشة اللمس، ومتابعة توافر السلوتيب والهواء. عند تغيير المقاس، يقوم المشغل بضبط الأدلة والسيور وأكواب الشفط لتناسب مقاس الكرتونة الجديد حسب الإعدادات المخزنة. تخرج الكراتين المفتوحة على ارتفاع طاولة ثابت، لذا يجب ضبط السير الناقل ليتناسب معه.

مجال الكرتون، التلزيق والتحكم

• تشكيل الكراتين وتلزيق القاعدة أوتوماتيكياً، 10-15 كرتونة في الدقيقة
• طول الكرتونة 200-500 mm، العرض 200-400 mm، الارتفاع 150-350 mm
• الحدود: الطول + العرض أقل من 900 mm، نصف العرض + الارتفاع أقل من 550 mm
• شريط لاصق 50 أو 60 mm (75 mm عند الطلب)

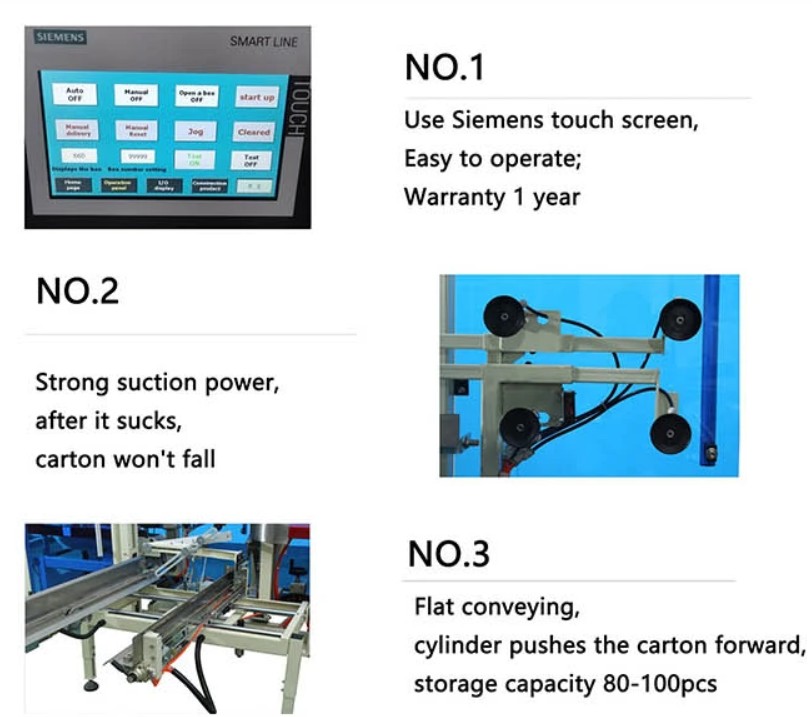

• أكواب الشفط تسحب الكرتونة المسطحة من المخزن
• ضبط العرض بالسيرفو، حتى 10 عروض كرتون محفوظة

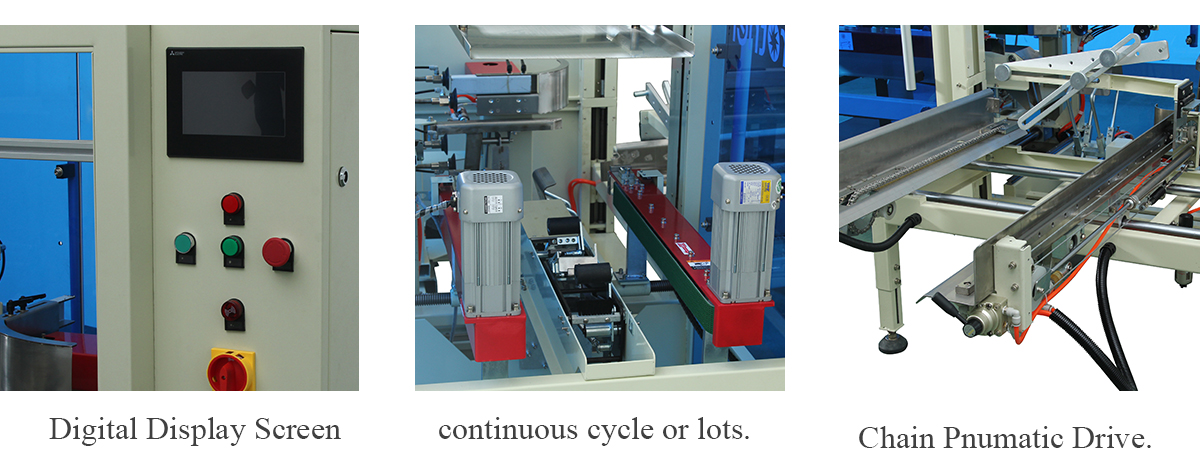

• شاشة لمس: وضع أوتوماتيك، وضع خطوة يدوية، كرتونة واحدة، عداد
• خروج الكراتين على سيور، ارتفاع الطاولة 650 mm
• هواء مضغوط حوالي 0.5 MPa
• 220 V، 50 Hz، فازة واحدة، فيشة أوروبية

كيفية استخدام ماكينة فتح الكراتين AUTOBOX10

1. وصل الكهرباء والهواء المضغوط واضبط منظم الهواء الرئيسي على حوالي 0.5 MPa.
2. شغل المفتاح الرئيسي ونفذ إعادة السيرفو إلى نقطة الأصل وإعادة ضبط الأسطوانة من شاشة اللمس حتى يضيء مصباحا الأصل.
3. اختر رقم الكرتونة من شاشة اللمس واضبط الأدلة والسيور وأكواب الشفط حسب الكرتونة.
4. املأ المخزن بالكرتون المسطح وأدخل عدد الكراتين المطلوب.
5. اضغط أوتوماتيك: الماكينة تسحب وتفتح وتطوي وتلصق وترسل الكراتين حتى الوصول للعدد المطلوب.

الإعدادات والصيانة

• عرض الكرتونة. يُحفظ حتى عشرة أرقام كرتون؛ السيرفو يتحرك إلى العرض المختار.
• الأدلة والسيور. يتم ضبط قضبان المخزن، عرض السير، لوحة الضغط وأكواب الشفط يدوياً حسب مقاس الكرتونة، بالترتيب المذكور في الدليل.
• الهواء. يتم ضبط المنظم الرئيسي على حوالي 0.5 MPa؛ إذا كان الهواء قليل أو زائد لن تتكون الكرتونة بشكل سليم. صمامات سرعة الأسطوانة مخصصة للموظفين المدربين فقط.
• قبل التشغيل. يبدأ العمل الأوتوماتيكي فقط عندما يكون السيرفو والأسطوانات في نقطة الأصل.
• السلامة. افصل الكهرباء والهواء قبل أي عمل في الميكانيكا.

اختيار وتشغيل ماكينة فتح الكراتين AUTOBOX10: ما يجب مراجعته والمشاكل الشائعة

قبل اختيار AUTOBOX10، تأكد أن جميع مقاسات الكراتين المستخدمة في خط الإنتاج تقع ضمن النطاق والحدود المحددة. راجع مادة الكرتون من حيث الصلابة ونعومة السطح، لأن الكراتين الطرية جداً أو الزلقة قد تؤثر على الشفط والتشكيل. تأكد من أن مصدر الهواء المضغوط المتوفر مستقر ونظيف، لأن تقلب الضغط قد يؤدي إلى عدم اكتمال التشكيل أو التلزيق.

الأخطاء الشائعة تشمل ضبط عدد الكراتين بشكل غير صحيح، أو عدم محاذاة الأدلة أو السيور، أو التشغيل مع نقص في شريط اللصق. هذه الأخطاء قد تؤدي إلى أعطال، أو تشكيل كراتين بشكل غير جيد، أو فقدان عملية اللصق. لتجنب توقف العمل، يرجى اتباع تسلسل الضبط في دليل التشغيل وعدم تغيير إعدادات الهواء المضغوط إلا إذا كنت مدربًا على ذلك.

لدمج ماكينة فتح الكراتين في خط الإنتاج الحالي، يجب ترك مساحة لدخول المشغل إلى مخزن الكراتين ولوحة التحكم. كما يُنصح بالتخطيط لتنظيف وفحص الأجزاء المتحركة بشكل منتظم.

قبل شراء ماكينة فتح الكراتين

السعر معروض في هذه الصفحة. هناك بعض التفاصيل التي تحدد ما إذا كانت الماكينة مناسبة لخط الإنتاج لديك: يرجى مراجعتها قبل الطلب، أو إرسالها لنا وسنراجعها معكم.

• أبعاد الكرتونة. الطول من 200 إلى 500 mm، العرض من 200 إلى 400 mm، الارتفاع من 150 إلى 350 mm، ضمن الحدود المذكورة.
• شريط اللصق. 50 أو 60 mm؛ 75 mm عند الطلب.
• المرافق. 220 V، 50 Hz، فاز واحد، وهواء مضغوط بضغط حوالي 0.5 MPa.
• المساحة. أبعاد الماكينة 2020 × 2080 × 1396 mm؛ الكراتين تخرج على ارتفاع 650 mm.
• التسليم. في صندوق خشبي 245 × 126 × 160 cm، الوزن الإجمالي 550 kg؛ وزن الماكينة 530 kg.
