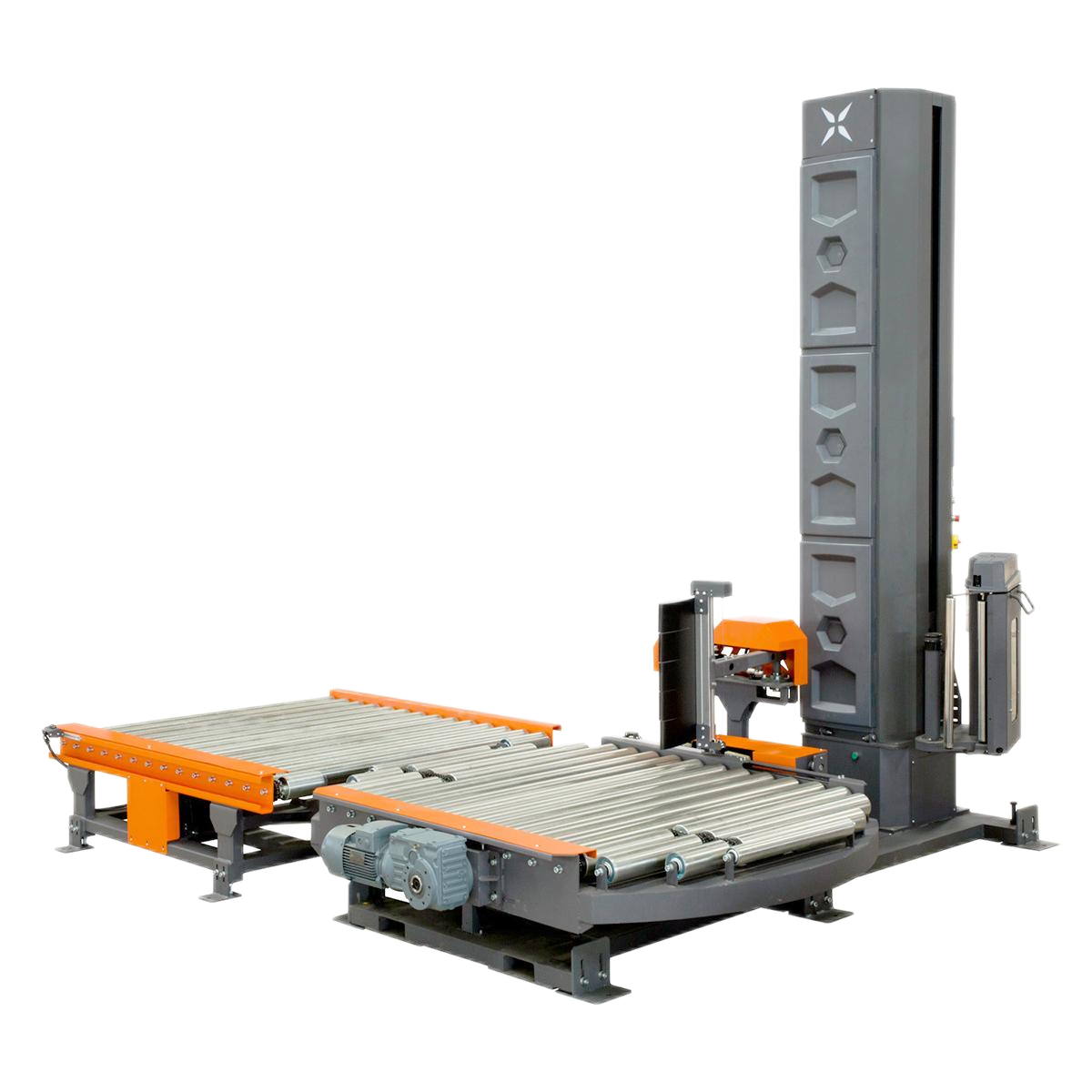

ماكينة تغليف بالتات اتوماتيك بالكامل ضمن الخط SMARTWRAP S3

ماكينة تغليف بالتات اتوماتيك بالكامل ضمن الخط SMARTWRAP S3

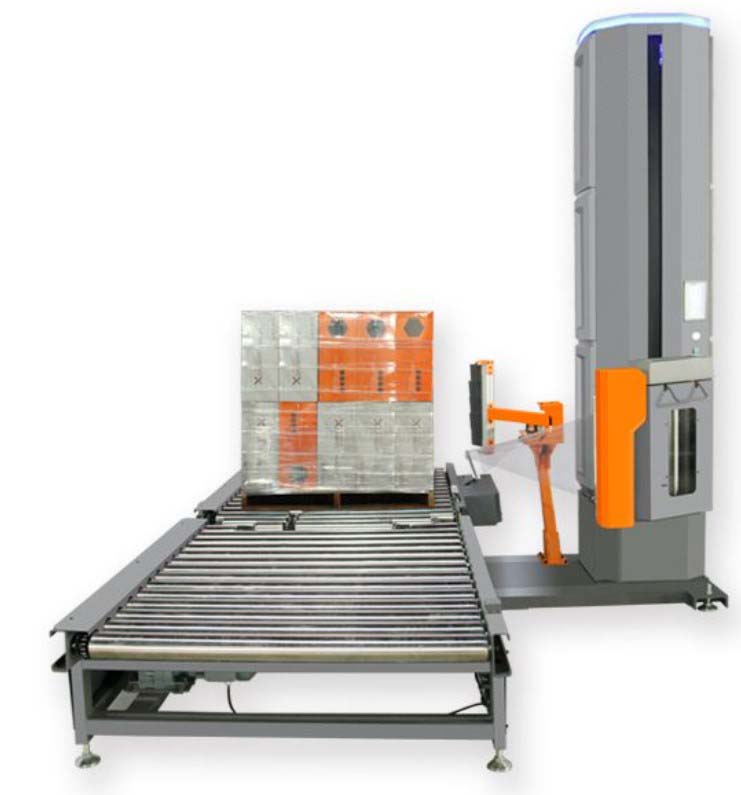

ماكينة تغليف بالتات SMARTWRAP S3 ضمن الخط: توضع في خط ناقل، تدخل البالتة تلقائياً، وتقوم الماكينة بتغليفها وتخرج البالتة على الناقل. لا حاجة لإدخال البالتة يدوياً أو تثبيت الفيلم أو قصه، حيث تقوم الماكينة بتثبيت الفيلم وقصه ولحامه تلقائياً.

تتحمل الماكينة بالتات حتى 3000 kg مع قطر حمل 1753 mm على طاولة دوارة 2000 mm يمكن ضبط ارتفاعها حتى 550 mm، لتناسب ارتفاع الناقل الذي تدمج فيه.

تغلف الماكينة 30 إلى 40 بالتة في الساعة حتى ارتفاع 3200 mm. تدور الطاولة بسرعة 0–15 rpm، ويقوم نظام تغذية الفيلم بشد الفيلم حتى 300 % بقوة ثابتة، لضمان تغليف موحد لكل بالتة.

يقوم نظام حبل الفيلم بسحب الفيلم إلى شكل حبل أسفل الحمولة لربط البضاعة بالبالتة. الماكينة مبنية على حلقة دوارة مع بكرات نايلون مزدوجة من ستانلس ستيل 201، وتتحكم بها وحدة PLC من SIEMENS مع شاشة لمس 7 بوصة، ووزنها 980 kg.

تطبيقات ودمج ماكينة SMARTWRAP S3

تستخدم ماكينة SMARTWRAP S3 في مراكز التوزيع، المصانع، ومراكز الخدمات اللوجستية التي تتطلب إنتاجية عالية وتثبيت بالتات بشكل موحد. مناسبة للعمليات التي تتعامل مع السلع الاستهلاكية سريعة التداول، الأغذية والمشروبات، مواد البناء، الكيماويات، الورق، والمنتجات الاستهلاكية. تم تصميم الماكينة للدمج في خطوط النقل الآلية، حيث تستقبل البالتات مباشرة من العمليات السابقة مثل التبليت أو تجميع الطلبات، وتغلفها وترسلها للتخزين أو الشحن.

تشمل الأحمال النموذجية الكرتون، الأكياس، البراميل، رزم الشرنك، والبضائع غير المنتظمة الشكل المكدسة على بالتات. نظام حبل الفيلم مفيد بشكل خاص للأحمال المعرضة للتحرك أو السقوط أثناء النقل، حيث يربط البضاعة بقاعدة البالتة. يمكن لماكينة SMARTWRAP S3 أن تحل محل التغليف اليدوي في الخطوط التي تتطلب السرعة والثبات وسلامة المشغلين.

المواصفات الفنية

ماكينة التغليف SMARTWRAP S3 بالفيديو

▶

ماذا تقدم ماكينة التغليف لعمليات الشحن لديك

• البالتة تدخل وتخرج تلقائياً. مدمجة في خط ناقل، تعمل الماكينة بدون عامل: دخول، تغليف، خروج.
• التعامل مع الفيلم يتم بواسطة الماكينة. تثبت الفيلم في البداية، وتقطعه في النهاية وتلحم الطرف بالحرارة. لا يحتاج أحد للتدخل في الحمولة.
• 3000 kg وحتى 3200 mm. البالتات الثقيلة والأحمال العالية تمر عبر نفس الماكينة، على طاولة دوارة 2000 mm.
• تمديد مسبق للفيلم بنسبة 300% بقوة ثابتة. كل متر من الفيلم يصبح ثلاثة أمتار وتبقى قوة الشد ثابتة من أول لفة حتى آخر لفة.

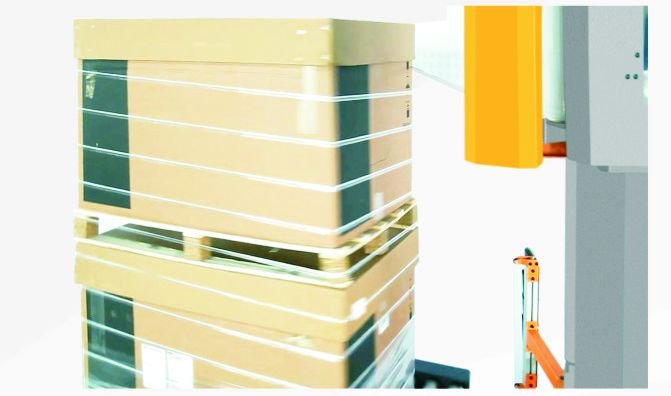

• حبل يربط الحمولة بالطبالية. نظام حبل الفيلم يثبت البضائع مع الطبالية معًا، وهو ما يحافظ على ثبات الحمولة أثناء النقل بالشاحنة.
• أجزاء يتم صيانتها وليس استبدالها. تحكم SIEMENS، حساس SICK، مرحلات OMRON، حلقة دوارة وبكرات من الستانلس ستيل.

الفيلم، الطاولة الدوارة وأنظمة التحكم

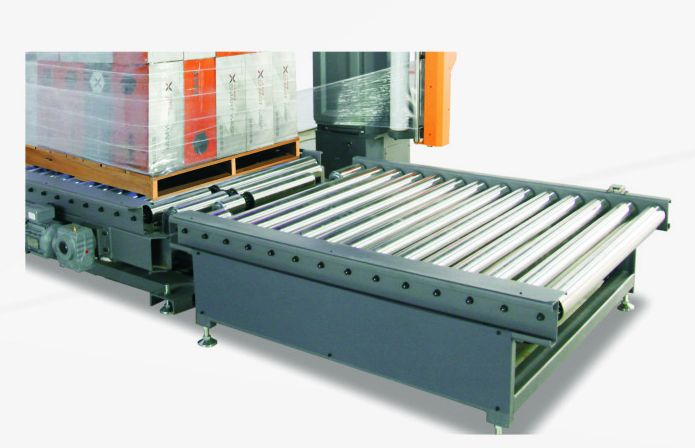

• ماكينة خطية: تصل الطبالية وتغادر على السير الناقل
• تثبيت الفيلم وقطعه ولحامه حراريًا بشكل أوتوماتيكي
• أقصى حمولة 3000 kg، قطر الحمولة 1753 mm
• الطاولة الدوارة 2000 mm، من 0 إلى 15 rpm، ارتفاع قابل للتعديل فوق 550 mm
• ارتفاع التغليف حتى 3200 mm
• 30–40 طبالية في الساعة
• تغذية الفيلم بالطاقة مع تمديد مسبق 300% وقوة فيلم ثابتة
• نظام حبل الفيلم
• فيلم استرتش بعرض 500 mm، رول حتى 250 mm قطر

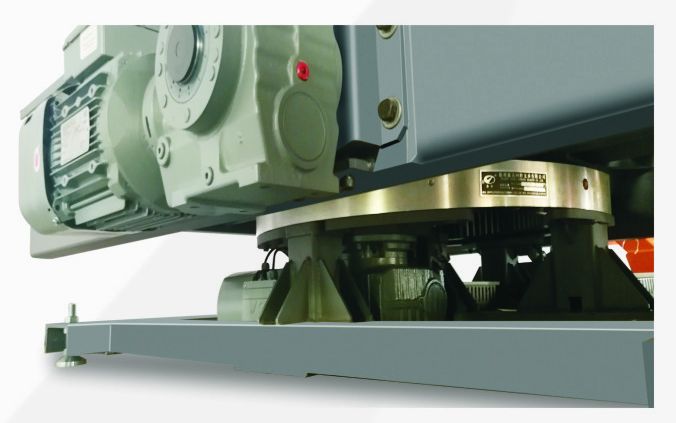

• طاولة دوارة بحلقة دوارة وبكرات نايلون مزدوجة، ستانلس ستيل 201، قطر 89 mm

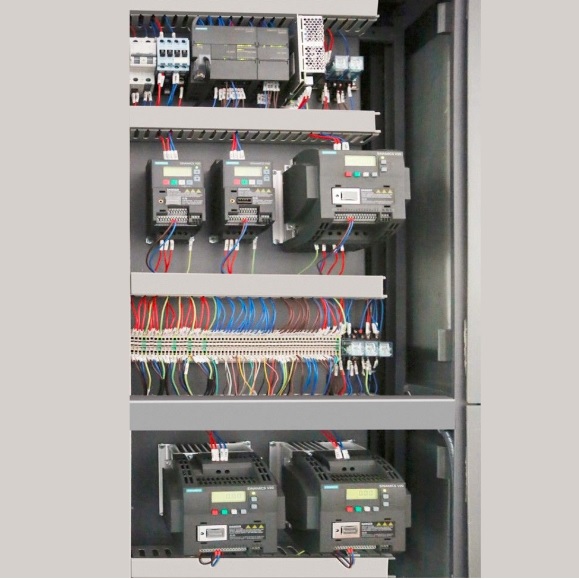

• تحكم PLC من SIEMENS وشاشة لمس 7 بوصة، حساس SICK، عاكس X-Line
• حزام أمان داخل العمود، هيكل من صاج مقطع بالليزر وABS
• 380 V / 220 V، 50 Hz؛ ميزان وزن عند الطلب

كيفية عمل ماكينة التغليف بالتات ضمن الخط SMARTWRAP S3

1. ضع رول فيلم الاسترتش بعرض 500 mm على حامل الفيلم ومرره عبر بكرات التمديد المسبق.
2. اضبط البرنامج على شاشة اللمس: عدد اللفات أسفل، في المنتصف وأعلى، سرعة الطاولة الدوارة وقوة الفيلم.
3. ينقل السير الطبالية إلى الطاولة الدوارة وتبدأ الماكينة تلقائيًا.
4. تثبت الماكينة الفيلم، وتغلف الحمولة من الأسفل إلى الأعلى ثم تعود، وتكوّن حبل الفيلم في الأسفل، ثم تقطع وتلحم نهاية الفيلم.
5. تغادر الطبالية على السير وتدخل الطبالية التالية.

الإعدادات والصيانة

• البرنامج. يتم ضبط عدد اللفات أسفل، في المنتصف وأعلى، سرعة الطاولة الدوارة وقوة الفيلم على شاشة اللمس SIEMENS ويتم حفظها لكل نوع حمولة.
• قوة الفيلم. تحافظ التغذية على قوة ثابتة يتم ضبطها حسب الحمولة: قوية للطبالية الثابتة وأخف للحمولة الخفيفة أو غير المتساوية.
• الفيلم. فيلم استرتش بعرض 500 mm، بكرات حتى 250 mm قطر؛ تقوم الماكينة بتمديده بنسبة 300%.
• ارتفاع منصة الدوران. قابل للتعديل فوق 550 mm، بحيث يمكن ضبط الماكينة على ارتفاع خط السير الذي يتم تركيبها فيه.
• الصيانة. يرجى إيقاف تشغيل الماكينة قبل أي عمل. حافظ على نظافة البكرات ووحدة القطع واللحام من بقايا الفيلم، وتحقق من حلقة الدوران، ونظام نقل السير، وحزام الأمان داخل العمود.

مهام المشغل وفحوصات العملية لماكينة تغليف بالتات SMARTWRAP S3

قبل بدء الوردية، تحقق من أن عربة الفيلم، والبكرات، ووحدة القطع/اللحام خالية من بقايا الفيلم والشوائب. افحص خط السير للتأكد من استقامته، وتأكد من سلامة حزام الأمان داخل العمود. أثناء التشغيل، راقب علامات انقطاع الفيلم، أو التغليف غير المتساوي، أو عدم تمركز البالتة على منصة الدوران.

قبل طلب ماكينة تغليف

يتم عرض السعر في هذه الصفحة. الماكينة المدمجة دائماً جزء من خط إنتاج، لذا هناك بعض التفاصيل التي تحدد كيفية تصنيعها: يرجى مراجعتها قبل طلب عرض سعر، أو إرسالها لنا وسنراجعها معكم.

• الخط. يتم تركيب الماكينة ضمن خط سير؛ يرجى تزويدنا بارتفاع السير وأي جانب تأتي منه البالتات.
• البالتة. حتى 3000 kg، قطر الحمولة حتى 1753 mm، على منصة دوران 2000 mm.
• ارتفاع الحمولة. حتى 3200 mm.
• الإنتاجية. من 30 إلى 40 بالتة في الساعة.
• المساحة والتسليم. أبعاد الماكينة 2000 × 1800 × 3700 mm ووزنها 980 kg؛ يمكن إضافة ميزان مدمج عند الطلب.

اختيار وتركيب ماكينة SMARTWRAP S3

قبل اختيار ماكينة SMARTWRAP S3، يرجى التأكد من أن مقاس البالتة ووزنها وارتفاعها في منشأتكم تتوافق مع مواصفات الماكينة. تحقق من المساحة المتاحة للتركيب، بما في ذلك سهولة الوصول لتغيير بكرات الفيلم وأعمال الصيانة. يجب أن يتوافق ارتفاع السير مع مدى ضبط منصة الدوران، كما يجب تحديد اتجاه حركة البالتات لضمان التكامل الصحيح.

الأخطاء الشائعة تشمل استخدام بكرات فيلم خارج المواصفات من حيث العرض أو القطر، أو ضبط قوة شد الفيلم أعلى من اللازم للأحمال الخفيفة أو غير المستقرة، أو عدم إبقاء السير ومنصة الدوران خاليين من العوائق. لتجنب التوقفات، تأكد من تركيب الماكينة في منطقة ذات مصدر كهرباء مستقر.

عند تخطيط الخط، يرجى مراعاة تسلسل المعدات السابقة واللاحقة مثل ماكينات ترتيب البالتات، أو الملصقات، أو ماكينات تغليف الغطاء بالاسترتش، لضمان تدفق سلس للبالتات.
