ماكينة تقفيل كراتين أوتوماتيكية AUTO&FOLD-5050 لشريط كرافت/BOPP – ضبط تلقائي للارتفاع والعرض + غلق تلقائي للغطاء العلوي

ماكينة لصق صناديق أوتوماتيكية AUTO&FOLD-5050 تضبط نفسها تلقائيًا لكل كرتونة

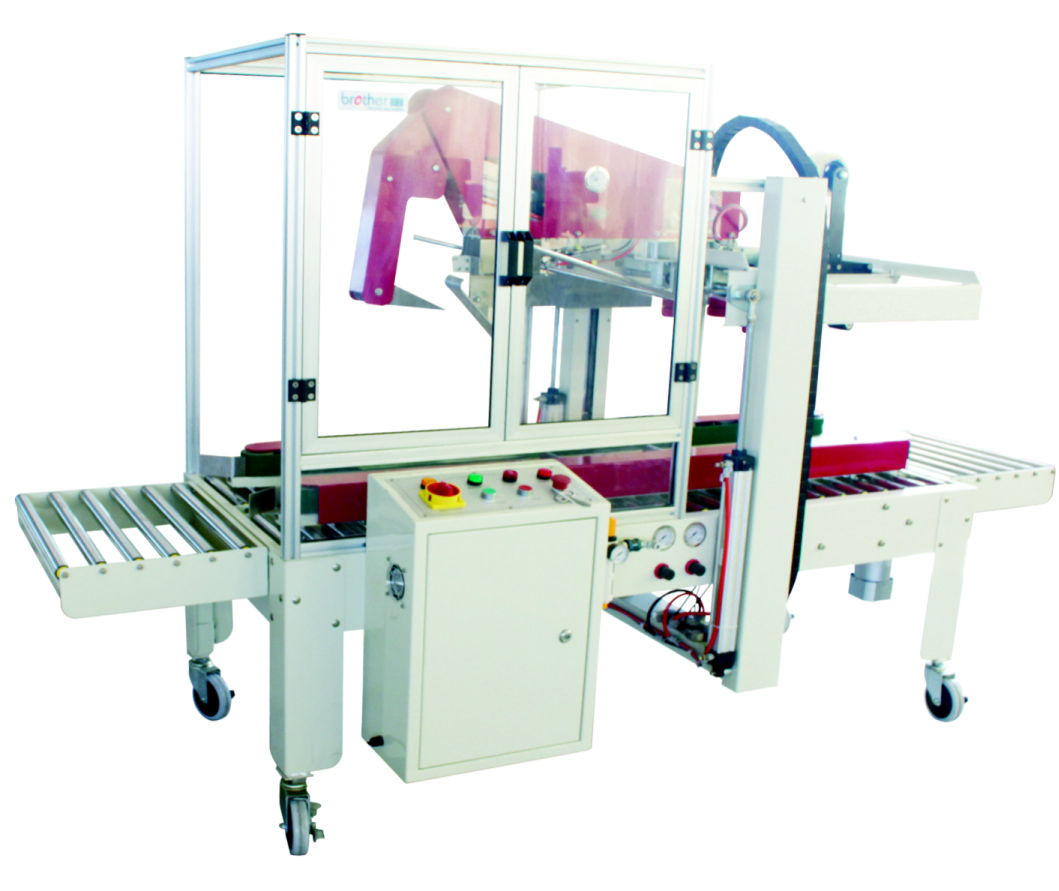

ماكينة AUTO&FOLD-5050 هي ماكينة لصق صناديق أوتوماتيكية تضبط نفسها تلقائيًا لكل كرتونة: حيث تقوم الأسطوانات الهوائية بتحريك السيور الجانبية لتتناسب مع عرض الكرتونة، وتخفض رأس الشريط العلوي إلى ارتفاعها. بعد ذلك، تطوي الماكينة اللسان الأمامي، ثم اللسان الخلفي، ثم اللسانين الجانبيين، وتلصق الشريط من الأعلى والأسفل في خطوة واحدة، بينما تنقل السيور الجانبية الكرتونة بسرعة 16 m/min.

تستوعب الكرتون من L200 × W150 × H150 mm حتى L600 × W500 × H500 mm وتستخدم شريط لاصق كرافت أو BOPP بعرض 48–60 mm. وبما أن العرض والارتفاع يتبعان كل كرتونة، يمكن أن تمر كراتين بأحجام مختلفة واحدة تلو الأخرى.

تعمل الماكينة على كهرباء 220 V طور واحد، 50–60 Hz وتستهلك 200 W؛ ضبط المقاس ووحدة طي الألسنة يعملان بهواء مضغوط بضغط 6 bar (6 kg/cm²) وبمعدل استهلاك 100 Nl/min. يغطي حاجز أمان مزود بأبواب منطقة الطي، ويحمل صندوق التحكم أزرار التشغيل والإيقاف، وزر التوقف الطارئ، وعدادات الضغط.

تغلق الكرتونة في نهاية طاولة التعبئة أو في خط إنتاج خلف ماكينة تشكيل الصناديق وناقل. يمكن ضبط ارتفاع العمل من 600 إلى 850 mm، ليتناسب مع السيور الناقلة قبله وبعده.

أين تُستخدم ماكينة تقفيل الكراتين AUTO&FOLD-5050

تُستخدم ماكينة تقفيل الكراتين AUTO&FOLD-5050 في مراكز التوزيع، تنفيذ طلبات التجارة الإلكترونية، التعبئة التعاقدية، الإلكترونيات، الأغذية والمشروبات، الصناعات الدوائية، الطباعة واللوجستيات. تناسب العمليات التي تتغير فيها مقاسات الكراتين باستمرار والتي تتطلب تقفيلًا ثابتًا بدون تدخل يدوي. تشمل المهام المعتادة غلق كراتين الشحن بعد التجميع والتعبئة، تقفيل صناديق المنتجات للتخزين أو الشحن، وتجهيز الطلبات متعددة المقاسات للترصيص على البالتات أو النقل على السيور.

المواصفات الفنية

ما الذي تغيره ميزة الضبط التلقائي للأبعاد في خط التعبئة الخاص بك

• لا حاجة لإعادة الضبط بين المقاسات. يتم ضبط العرض والارتفاع تلقائيًا لكل كرتونة، بحيث يمكن تشغيل مقاسات مختلفة دون توقف لتدوير مقابض اليد.
• إغلاق الألسنة العلوية بدون تدخل يدوي. تقوم وحدة الطي بإغلاق الألسنة الأمامية والخلفية والجانبية قبل وصول الكرتونة إلى رؤوس الشريط اللاصق.
• إغلاق علوي وسفلي في خطوة واحدة. رأس شريط لاصق علوي وآخر سفلي يغلقان جانبي الكرتونة في نفس الوقت.
• لطيف على الكرتونة. يتم ضبط ضغط الأسطوانات من خلال منظمات الضغط، فلا تتعرض الكراتين الخفيفة للانبعاج.
• يتناسب مع خط الإنتاج. ارتفاع التشغيل 600–850 mm مع تغذية تلقائية، مما يسمح بتشغيله خلف ماكينة تشكيل الكراتين أو سير ناقل.
• يعمل على كهرباء عادية. أحادي الطور 220 V و200 W؛ والباقي يعمل بالهواء المضغوط.

التحكم، النيوماتيك والسلامة

• ضبط تلقائي للعرض والارتفاع بواسطة أسطوانات هوائية
• وحدة طي تلقائية للألسنة: اللسان الأمامي، ثم الخلفي، ثم الألسنة الجانبية
• رؤوس شريط لاصق علوية وسفلية مع إمكانية ضبط طول الشريط
• سيور جانبية ناقلة، 16 m/min
• منظمات ضغط لأسطوانة الرفع، السيور الجانبية ووحدة طي الألسنة
• ميكرو سويتش يحدد طول الكرتونة لطي الغطاء الخلفي
• صندوق تحكم مزود بأزرار تشغيل وإيقاف، زر طوارئ وعدادات ضغط
• حاجز أمان مزود بأبواب فوق منطقة الطي
• أرجل قابلة للتعديل لارتفاع عمل من 600–850 mm؛ عجلات دوارة
• فلتر هواء مع فاصل ماء ومزيت

كيفية استخدام ماكينة غلق الكرتون AUTO&FOLD-5050

1. وصل الكهرباء أحادية الطور 220 V والهواء المضغوط عند 6 bar؛ صرّف الماء من الفاصل وتحقق من مستوى الزيت في المزيت.
2. ضع بكرة من شريط كرافت أو BOPP بعرض 48–60 mm في رأس الشريط العلوي والسفلي، ووسطها ومررها بحيث يكون الجانب اللاصق للخارج.
3. اضبط ضغط سيور الجوانب واسطوانة الرفع ووحدة طي الغطاء على المنظمات.
4. افتح قضبان الطي على عرض الكراتين لديك بشكل متماثل على الجانبين، واضبط مفتاح الطول حسب طول الكرتونة.
5. اضغط تشغيل وأدخل الكرتونة مع فتحات الغطاء العلوي مفتوحة وموجهة للأعلى. السيور تسحبها للداخل، والماكينة تغلق الأغطية بالترتيب وتلصق الشريط أعلى وأسفل.
6. أزل الكرتونة المغلقة من جهة الخروج؛ قد يكون حجم الكرتونة التالية مختلفاً.

مهام المشغل وتدفق العملية مع ماكينة تقفيل الكراتين AUTO&FOLD-5050

لتجنب الأعطال أو سوء التقفيل، يجب على المشغل التأكد من أن الكراتين ضمن نطاق المقاسات المحددة، وغير ممتلئة بشكل زائد، وأن الطيّات مُشكلة بشكل صحيح. التنظيف المنتظم لرؤوس الشريط وأحزمة النقل، بالإضافة إلى تفريغ فاصل المياه، يساعد في الحفاظ على أداء ثابت.

الإعدادات، الصيانة والأعطال الشائعة

• ضغط الاسطوانة. حافظ عليه منخفضاً قدر ما تسمح به الكرتونة – الضغط الزائد يؤدي إلى سحق الكراتين الخفيفة.
• طول الكرتونة. حرّك الميكرو سويتش على المسار في الهيكل لتغيير توقيت طي الغطاء الخلفي.
• الشريط مشدود جداً أو مرتخٍ جداً. اضبط الزنبرك الرئيسي لرأس الشريط؛ الشريط السميك مثل الكرافت يحتاج إلى شد أكبر.
• طرف الشريط طويل جداً أو قصير جداً. حرّك حامل الشفرة للطرف الأمامي وكتلة التحديد للطرف الخلفي.
• قطع غير منتظم أو شريط مجعد. استبدل الشفرة الباهتة أو أدرها في الاتجاه الصحيح؛ نظف بكرة المطاط وشد حامل الشريط.
• الصيانة. افصل الكهرباء والهواء قبل أي عمل. صرّف الماء من الفاصل بانتظام واستخدم فقط زيت هوائي في المزيت؛ نظف قضبان الاسطوانة؛ زيّت قضبان البرغي والسلسلة كل ثلاثة أشهر؛ حافظ على الشفرة نظيفة ومزيتة وعلى الماكينة جافة. السيور تزداد شدتها قليلاً مع الوقت – هذا طبيعي.

اختيار ماكينة تقفيل الكراتين AUTO&FOLD-5050 والاستعداد للتشغيل

قبل اختيار ماكينة تقفيل الكراتين AUTO&FOLD-5050، تحقق من أن مقاسات الكراتين لديك ضمن النطاق المحدد وأن نوع الشريط وعرضه متوافقان مع متطلبات الماكينة. قيّم المساحة المتاحة وتأكد من وجود مصدر كهرباء 220 V أحادي الطور وهواء مضغوط بضغط 6 bar. يجب تركيب الماكينة على سطح مستوٍ مع توفير مساحة كافية لتحميل الكراتين وتغيير بكرات الشريط.

من الأخطاء الشائعة استخدام كراتين بأغطية تالفة أو غير مستوية، أو تشغيل شريط بسُمك غير مناسب لقوة الشد المضبوطة، أو إهمال ضبط منظمات الضغط للكراتين الخفيفة. لتجنب التوقفات، احتفظ بشفرات احتياطية وبكرات شريط إضافية، وجدول صيانة دورية للأنظمة النيوماتيكية وأحزمة النقل. إذا كان سيتم تقفيل كراتين بأحجام متفاوتة بشكل متتابع، تأكد من أن أصغر وأكبر كرتونة يمكنهما المرور دون تدخل يدوي.

قبل طلب ماكينة غلق كرتون بضبط مقاس أوتوماتيكي

يتم عرض السعر في هذه الصفحة. هناك بعض التفاصيل التي تحدد ما إذا كانت الماكينة مناسبة لكرتونك: يرجى مراجعتها قبل طلب عرض السعر، أو إرسالها إلينا وسنراجعها معكم.

• أبعاد الكرتون. من L200 × W150 × H150 mm إلى L600 × W500 × H500 mm. أرسل لنا الأبعاد التي تستخدمها وسنؤكد لك إمكانية تشغيلها.
• أحجام متنوعة أو حجم واحد. تقوم ماكينة AUTO&FOLD-5050 بضبط نفسها تلقائيًا مع كل كرتونة. إذا كنت تستخدم دائمًا نفس الكرتونة، فإن RUBBER تؤدي نفس الوظيفة بضبط يدوي عبر عجلة.
• الكرتون. كرتون مموج جاف ونظيف وغير مشوه؛ لا يمكن تغليف الكرتون المغطى بالبلاستيك بشريط لاصق.
• الشريط اللاصق. شريط كرافت أو BOPP بعرض 48–60 mm، عرض وسُمك واحد في كل مرة.
• الكهرباء والهواء. مقبس كهرباء أحادي الطور 220 V، 50–60 Hz وهواء مضغوط بضغط 6 bar، بمعدل 100 Nl/min.
• المساحة. أبعاد الماكينة تقريبًا 1780 × 1080 × 1400 mm ووزنها حوالي 280 kg؛ يتم شحنها في صندوق خشبي بأبعاد 1920 × 1100 × 1750 mm ووزن تقريبي 310 kg.
