لوحة ats لمولد SMITH 7 و8 و10 كيلوواط

لوحة ats لمولد

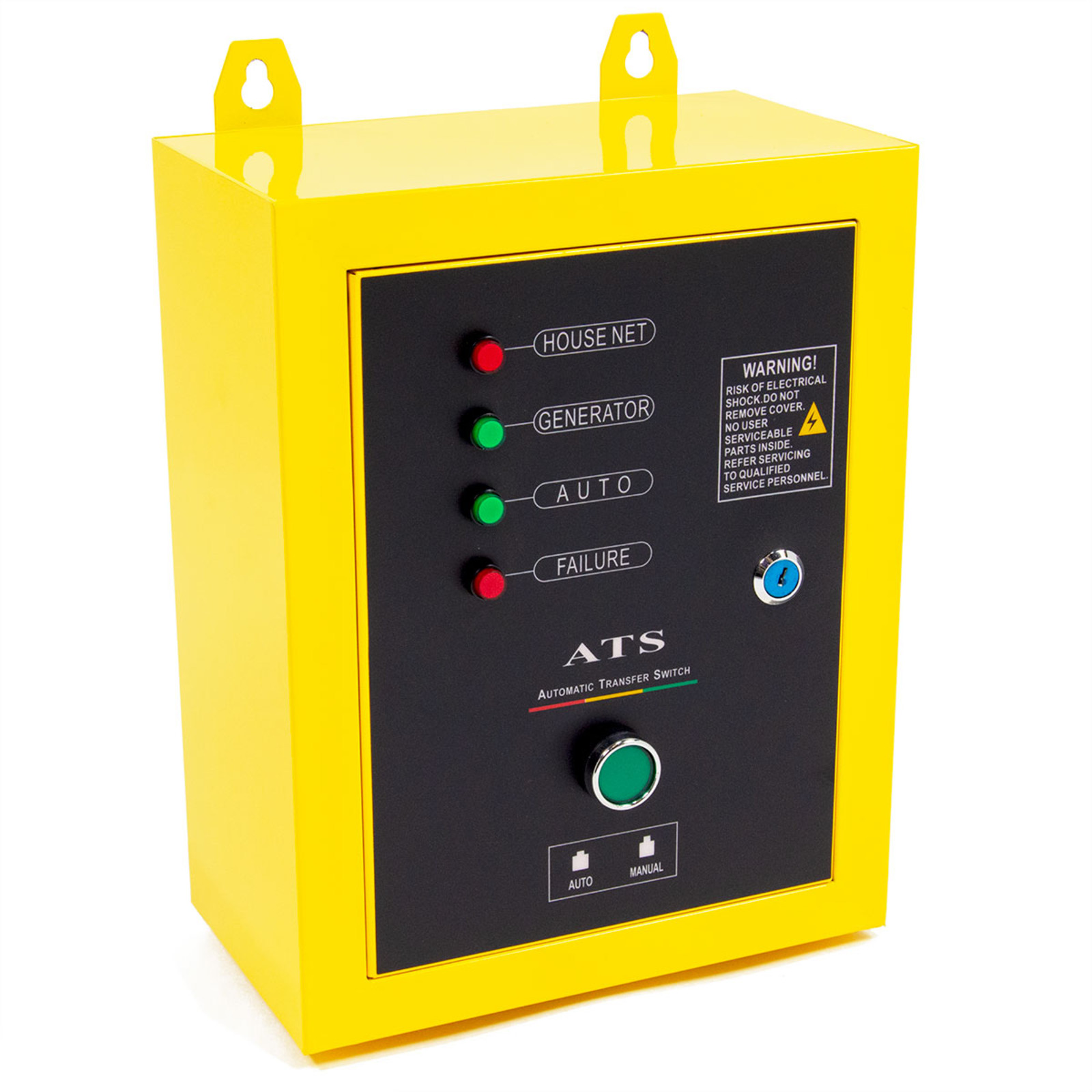

لوحة SMITH ATS هي لوحة ats لمولد تراقب مصدر الكهرباء العمومي. عند انقطاع التيار العمومي، تقوم بتشغيل المولد وتحويل الحمل إليه. عند عودة التيار العمومي، تعيد الحمل إلى الشبكة العمومية وتوقف المولد. لا حاجة لوجود شخص في الموقع.

تم تصميم لوحة ATS لمولدات الديزل SMITH المبردة بالهواء 9500SE+ (7 كيلوواط)، 11000SE+ (8 كيلوواط) وSDG10 (10 كيلوواط). هذه المولدات مزودة بمدخل ATS على لوحة التحكم. يتم توصيل لوحة ATS بها عبر كابل وتباع بشكل منفصل.

شاحن مدمج يحافظ على شحن بطارية بدء التشغيل للمولد بتيار 2 أمبير أثناء وضع الاستعداد، ليكون المولد جاهزاً للتشغيل عند الحاجة.

كيف تعمل لوحة ats لمولد؟

عند انقطاع التيار العمومي، تقوم لوحة ATS بتشغيل المولد خلال 2-6 ثوانٍ. بعد تشغيل المولد لمدة 5 ثوانٍ، يتم تحويل الحمل إلى المولد. عند عودة التيار العمومي، تعيد لوحة ATS الحمل إلى الشبكة العمومية ويتوقف المولد بعد 5 ثوانٍ من التشغيل بدون حمل. لا يتم توصيل الشبكة العمومية والمولد بالحمل في نفس الوقت.

ماذا يحدث إذا لم يعمل المولد؟

تقوم لوحة ATS بثلاث محاولات تشغيل: تدير المحرك لمدة 3 ثوانٍ، ثم 4 ثوانٍ، ثم 5 ثوانٍ، مع توقف 5 ثوانٍ بين المحاولات. إذا لم يعمل المولد بعد المحاولة الثالثة، يضيء مؤشر FAILURE وتبقى العطل مسجلة حتى يقوم كهربائي بفحص النظام وإعادة ضبطه.

لوحة التحكم وأنماط التشغيل

توضح أربعة مؤشرات حالة النظام: HOUSE NET (الشبكة العمومية)، GENERATOR، AUTO وFAILURE. في وضع AUTO تعمل لوحة ATS تلقائياً. في وضع MANUAL يتم إيقاف الوظيفة التلقائية ويتم تشغيل وإيقاف المولد يدوياً. غطاء الصندوق يغلق بمفتاح.

تركيب لوحة ats لمولد

يتم تثبيت صندوق ATS على الحائط بواسطة حاملين. يتم توصيله بين مصدر الكهرباء العمومي والمولد ولوحة التوزيع، وكذلك إلى لوحة التحكم في المولد عبر كابل ووصلة دائرية. يجب تركيب قاطع حماية على كابل الشبكة العمومية المتجه إلى لوحة ATS. يجب أن يتم التركيب بواسطة كهربائي مؤهل. قبل اختيار وضع AUTO، يجب تشغيل المولد يدوياً مرة واحدة للتأكد من عمله.

مواصفات لوحة ATS

لماذا تختار لوحة SMITH ATS؟

• تشغيل المولد تلقائياً. خلال 2-6 ثوانٍ بعد انقطاع الشبكة.
• إعادة التحويل تلقائياً. عند عودة الشبكة، يعود الحمل إليها ويتوقف المولد.
• 3 محاولات تشغيل. إذا لم يعمل المولد، يظهر مؤشر FAILURE.
• شاحن بطارية مدمج. 2 أمبير، تبقى بطارية البدء مشحونة.
• وضع AUTO وMANUAL. الغطاء يغلق بمفتاح.
• مصمم لمولدات SMITH. 9500SE+، 11000SE+ وSDG10.

إذا كان مولد SMITH بقدرة 7 أو 8 أو 10 كيلوواط هو مصدر الطاقة الاحتياطية لمنزلك أو ورشتك أو مزرعتك، فإن لوحة ats لمولد تتولى التشغيل والتحويل ليلاً ونهاراً.
