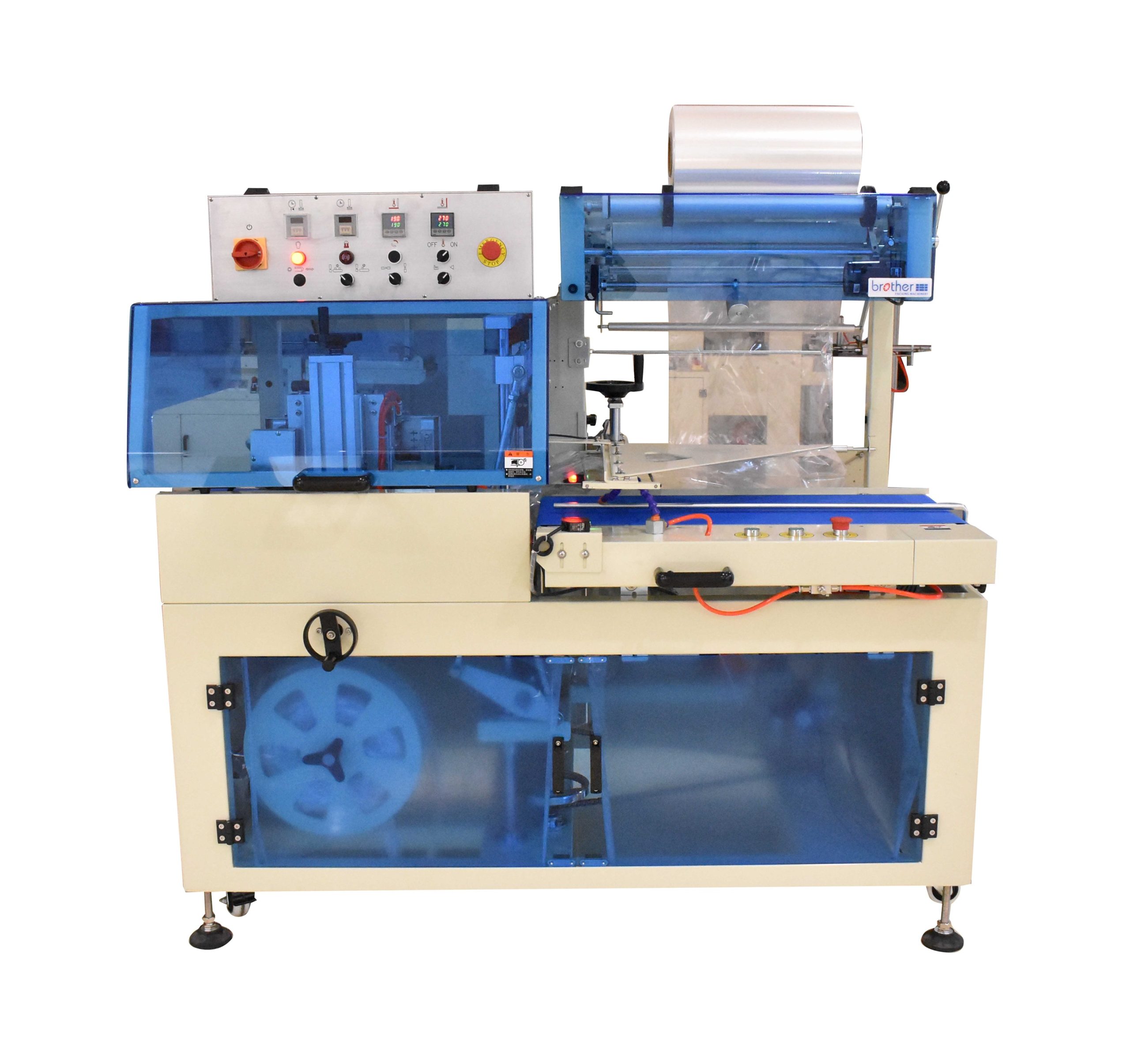

ماكينة لحام جانبي شرنك أوتوماتيكية A450 – سرعة 15m/min – أقصى ارتفاع تغليف 150mm

ماكينة لحام جانبي شرنك A450 أوتوماتيكية

A450 هي ماكينة لحام جانبي شرنك أوتوماتيكية: يمر المنتج على السير داخل رول فيلم مطوي من المنتصف، وتقوم الماكينة بلحام الفيلم من الجانب وقصه ولحامه من الأمام والخلف، حتى 30 عبوة في الدقيقة.

بما أن اللحام الجانبي يعمل بشكل مستمر، لا يوجد حد لطول العبوة. يجب أن يكون ارتفاع العبوة أقل من 150 mm، ومجموع العرض والارتفاع أقل من 420 mm؛ وأصغر عبوة هي 50 × 50 × 20 mm.

تعمل مع فيلم مطوي من المنتصف من نوع PE أو POF أو PVC بسُمك 0.015–0.10 mm. بعد التغليف، تمر العبوة عبر فرن شرنك ليتم انكماش الفيلم حول المنتج بإحكام.

تعمل الماكينة على 220 V، 50/60 Hz، قدرة 1.35 kW، وتحتاج هواء مضغوط بضغط حوالي 0.5 MPa. محرك سيرفو يدير القاطع، وعجلة لف تجمع بواقي الفيلم المقطوع من الجانب.

مجالات استخدام ماكينة لحام جانبي شرنك A450

تُستخدم ماكينة لحام جانبي شرنك A450 في صناعات مثل المنتجات الخشبية، العدد، الأغذية، الأدوية، والإلكترونيات. مناسبة لخطوط التعبئة المتوسطة والعالية التي تتطلب تغليف المنتجات بفيلم شرنك للحماية أو العرض أو التجميع. تشمل المنتجات النموذجية القطع الطويلة والضيقة مثل القطاعات، الصواني، الكراتين والمجموعات التي تناسب أبعاد الماكينة.

غالبًا ما يتم دمج الماكينة بعد عمليات الإنتاج أو التجميع وقبل فرن الشرنك. يمكن تركيبها ضمن خط أوتوماتيكي بالكامل أو استخدامها كوحدة مستقلة للتعبئة الدُفعية أو المستمرة. قدرتها على التعامل مع منتجات بأطوال وأشكال مختلفة تجعلها مناسبة للعمليات التي تتغير فيها أشكال المنتجات.

المواصفات الفنية

ماكينة اللحام الجانبي A450 بالفيديو

▶

ماذا تقدم ماكينة اللحام الجانبي لتغليفك

• أي طول. اللحام الجانبي يسير مع العبوة، فيتم تغليف المنتجات الطويلة بسهولة مثل القصيرة.
• حتى 30 عبوة في الدقيقة. يتم تغذية العبوة وتغليفها ولحامها وقصها بدون تدخل عامل بين المراحل.
• مكان عمل نظيف. يتم لف بواقي الفيلم المقطوع على بكرة مخصصة للنفايات.

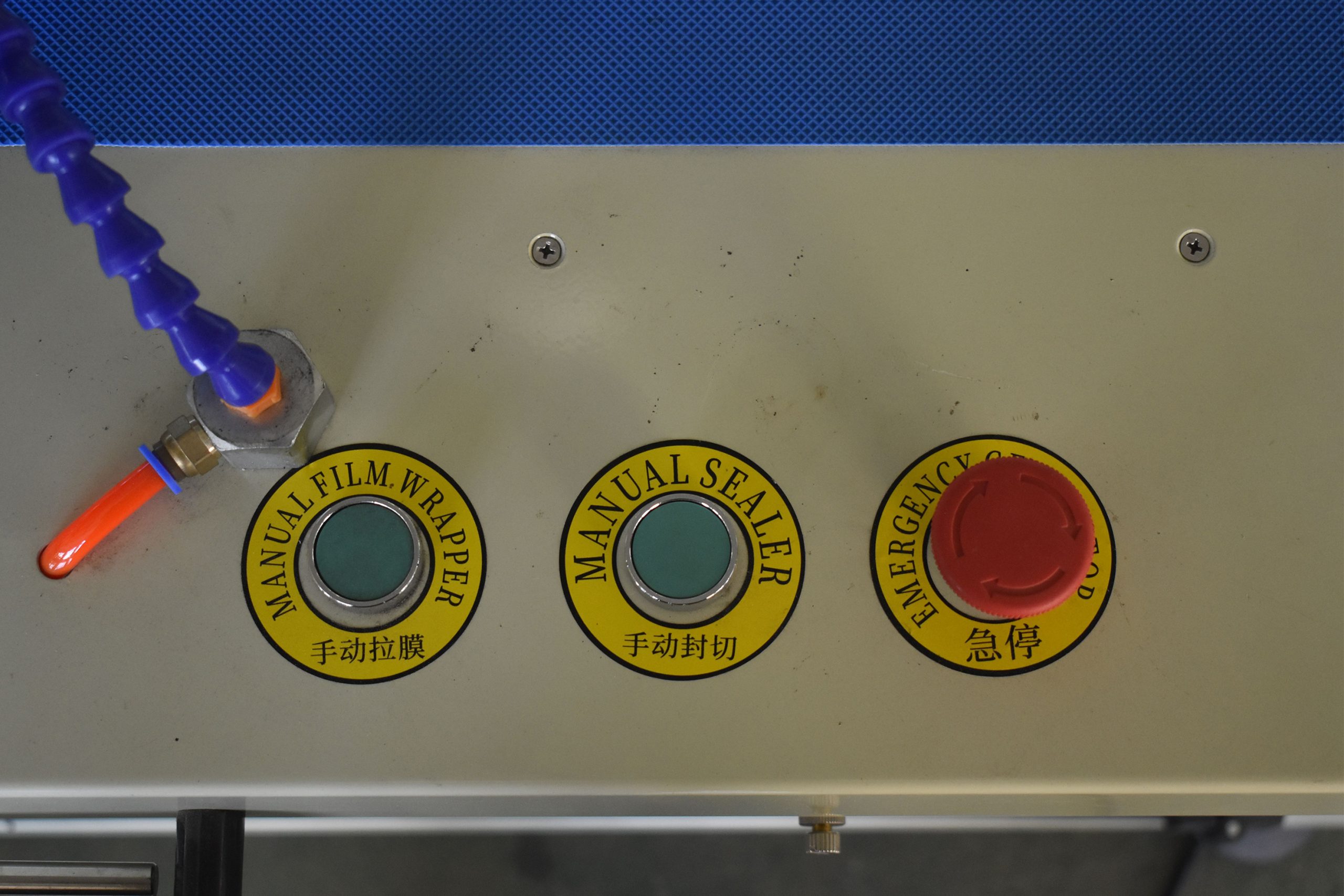

• إعداد من خلال لوحة لمس. يتم ضبط زمن اللحام، وتغذية الفيلم، وسرعة القاطع من خلال لوحة التشغيل؛ ويوجد وضع يدوي لتشغيل كل وظيفة أثناء الإعداد.

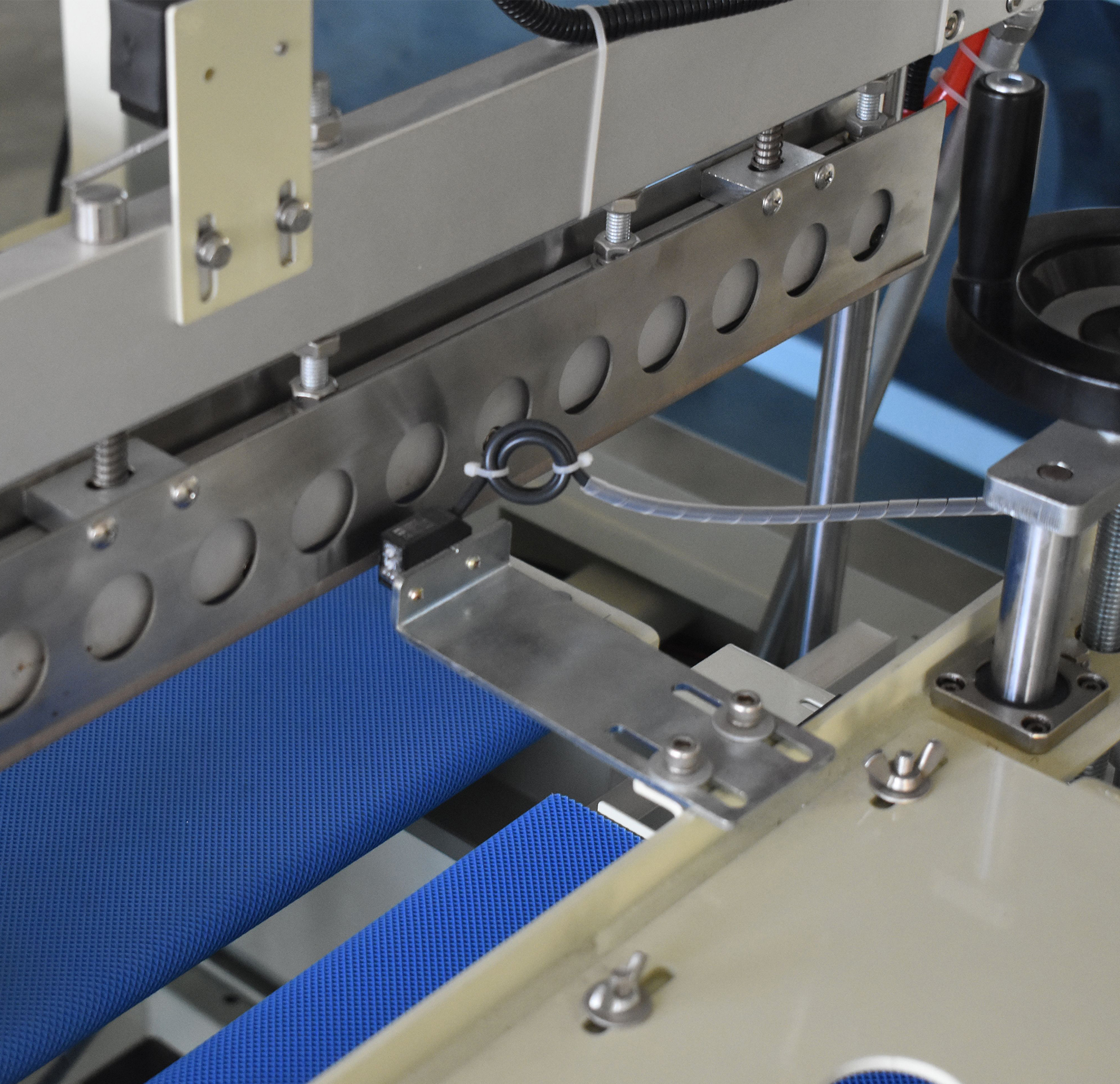

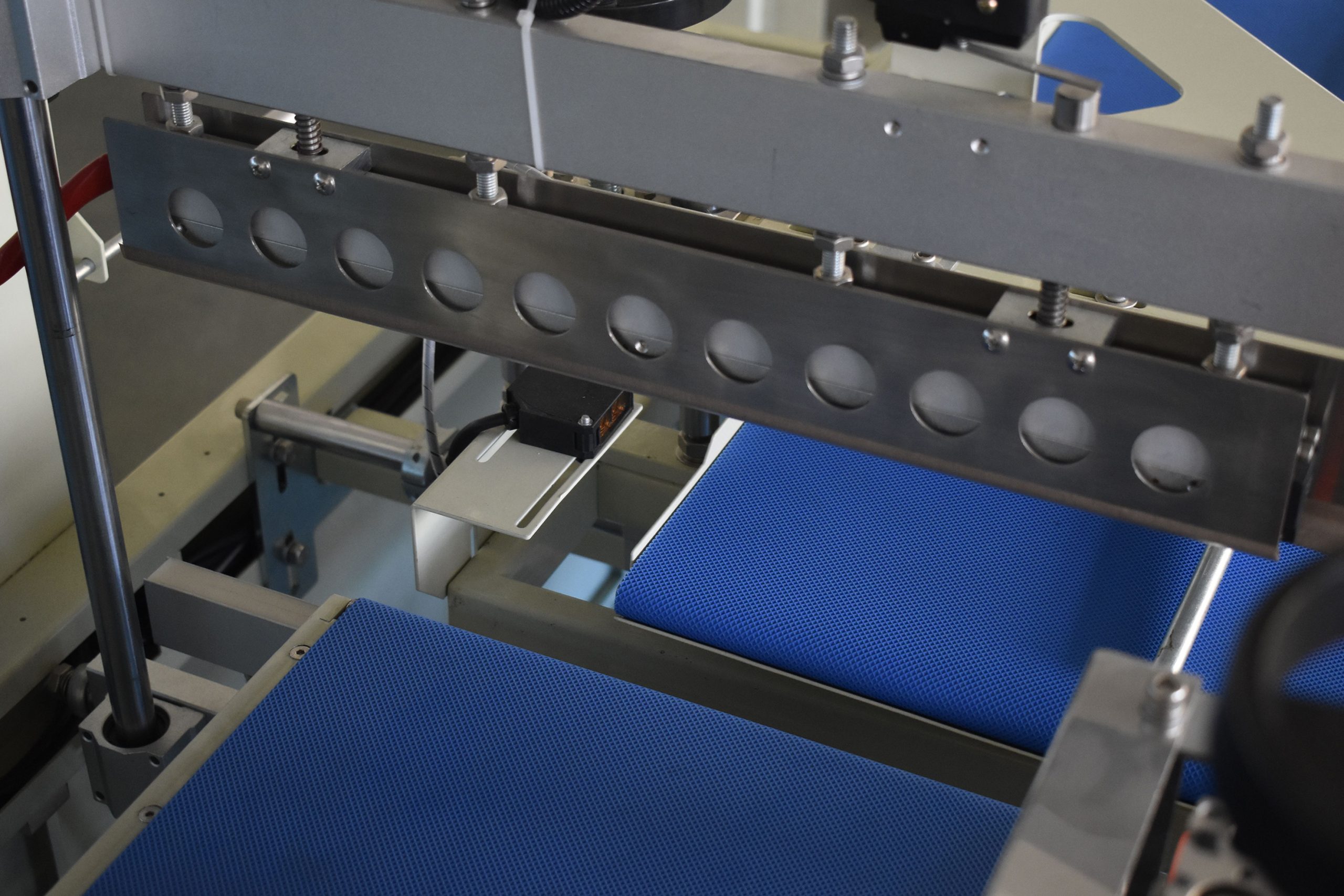

• طريقتان لاكتشاف العبوة. حساس ضوئي رأسي أو أفقي، يتم اختياره من الإعدادات.
• ثلاثة أنواع من الفيلم. PE أو POF أو PVC بسُمك 0.015–0.10 mm.

الفيلم، اللحام والتحكم

• ماكينة لحام جانبي أوتوماتيكية بلحام جانبي مستمر ولحام عرضي
• طول العبوة غير محدود، الارتفاع أقل من 150 mm، العرض + الارتفاع أقل من 420 mm
• أصغر عبوة 50 × 50 × 20 mm
• حتى 30 عبوة في الدقيقة، سرعة اللحام حتى 15 m/min
• فيلم PE أو POF أو PVC مطوي من المنتصف، بسُمك 0.015–0.10 mm
• قاطع يعمل بسيرفو، درجة حرارة اللحام حوالي 180 °C
• كشف ضوئي رأسي أو أفقي
• عجلة لف بقايا الفيلم، ضبط ارتفاع وعرض الفيلم
• لوحة تحكم باللمس مع صفحة يدوية وإعدادات للمعلمات
• 220 V، 50/60 Hz، 1.35 kW؛ هواء مضغوط حوالي 0.5 MPa

كيفية استخدام ماكينة اللحام الجانبي A450

1. وصل الهواء المضغوط (خرطوم 10 mm) وتأكد أن العداد يظهر حوالي 5 kg/cm².
2. ضع الفيلم المطوي من المنتصف على حامل الفيلم مع توجيه الجانب المفتوح نحو الماكينة ومرره فوق مثلث الفيلم؛ عرض الفيلم يساوي عرض العبوة زائد ضعف ارتفاعها زائد 50 mm.

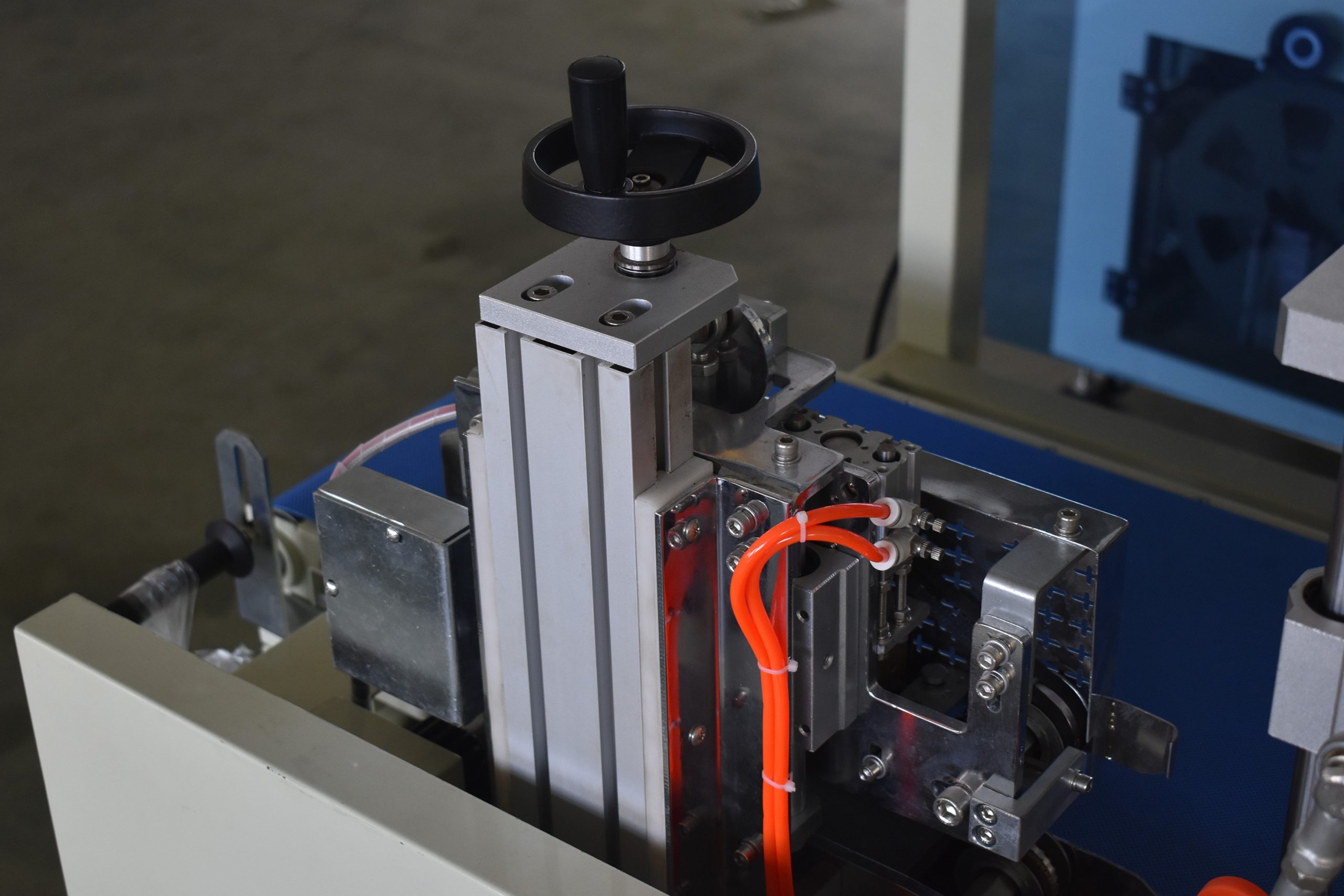

3. اضبط ارتفاع السير بعجلة اليد والعرض بمقبض السحب حسب حجم العبوة.
4. شغل الماكينة، واترك سكاكين اللحام تصل إلى درجة الحرارة المطلوبة، واختر الكشف الرأسي أو الأفقي.
5. ابدأ الوضع الأوتوماتيكي: الماكينة تغلف وتلحم وتقص كل عبوة وترسلها إلى نفق الشرنك.

الإعدادات والصيانة

• درجة حرارة اللحام. حوالي 180 °C؛ تعتمد على سمك الفيلم ودرجة حرارة المكان.
• زمن اللحام. من 0 إلى 3 ثوانٍ، يتم ضبطه من اللوحة مع تغذية الفيلم وسرعة القاطع.
• عرض الفيلم. عرض العبوة + 2 × ارتفاع العبوة + 50 mm.
• الهواء. العداد يظهر حوالي 5 kg/cm²؛ يجب ألا يتجاوز التوريد 6 kg/cm² أثناء التشغيل.
• العناية اليومية. نظف سكين اللحام بقطعة قماش ناعمة وهو لا يزال دافئًا، وصرف المياه من فلتر الهواء بانتظام.

اختيار وتشغيل ماكينة اللحام الجانبي A450: نقاط يجب مراجعتها

قبل اختيار ماكينة اللحام الجانبي A450، راجع أبعاد وشكل منتجاتك، ونوع وسمك فيلم الشرنك المستخدم، والمساحة المتاحة للتركيب. المنتجات غير المنتظمة أو غير المستقرة قد تحتاج إلى موجهات أو صواني لتغذية سلسة.

الأخطاء الشائعة تشمل استخدام فيلم ضيق أو سميك جدًا للمنتج، أو ضبط درجة حرارة أو زمن اللحام بشكل غير صحيح، أو إهمال تنظيف سكاكين اللحام بانتظام. لتجنب التوقفات، تحقق من تمرير الفيلم وحافظ على نظافة منطقة اللحام. عند تغيير أحجام المنتجات، اضبط السير وموجهات الفيلم لتفادي الأعطال أو ضعف اللحام.

قبل طلب ماكينة اللحام الجانبي

السعر معروض في هذه الصفحة. هناك بعض التفاصيل التي تحدد ما إذا كانت الماكينة مناسبة لتغليفك: راجعها قبل الطلب أو أرسلها لنا وسنراجعها معك.

• مقاس العبوة. ارتفاع أقل من 150 mm، العرض + الارتفاع أقل من 420 mm، أي طول؛ الحد الأدنى 50 × 50 × 20 mm.
• الفيلم. فيلم PE أو POF أو PVC مطوي من المنتصف، بسُمك 0.015–0.10 mm.
• الانكماش. ماكينة اللحام الجانبي تقوم بتغليف ولحام العبوة، ثم نفق الشرنك ينكمش الفيلم بعد ذلك.
• المرافق. 220 V، 50/60 Hz، 1.35 kW، وهواء مضغوط.
• التسليم. في صندوق خشبي مقاس 182 × 100 × 159 cm، الوزن الإجمالي 300 kg، وزن الماكينة 260 kg.
