ماكينة شرنك اتوماتيك AUTOSHRINK مع لحام ونفق انكماش حراري، حتى 50 عبوة/دقيقة

ماكينة شرنك AUTOSHRINK أوتوماتيك

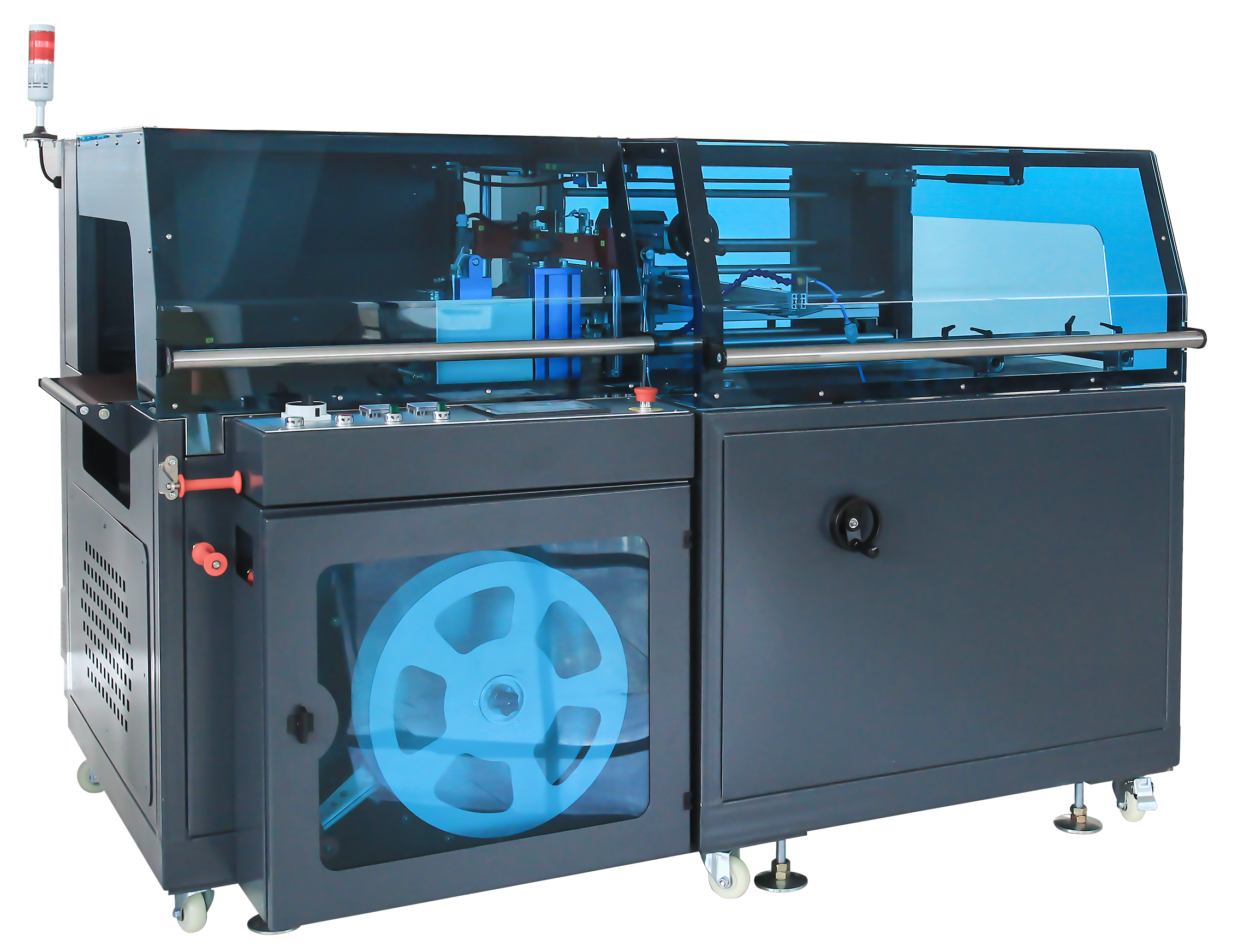

ماكينة شرنك AUTOSHRINK هي ماكينة شرنك أوتوماتيك مكونة من جزئين: لحام جانبي أوتوماتيك يلف كل منتج بفيلم مطوي من المنتصف ويقوم بلحامه، ثم يقوم نفق الانكماش الحراري بتقليص الفيلم حول المنتج بإحكام، حتى 50 عبوة في الدقيقة حسب نوع المنتج.

تتعامل مع منتجات من 90 × 90 × 10 mm حتى 500 × 400 × 120 mm (الطول × العرض × الارتفاع)، مع مجموع العرض والارتفاع حتى 400 mm: منتجات فردية منتظمة ذات قاعدة مسطحة.

اللحام يقطع ويلحم في أقل من ثانية لكل دورة بسكين من الستانلس ستيل مطلي بتفلون عند درجة حرارة 180–230 °C. يعمل النفق عند حوالي 150 °C وله مدخل بقياس 450 × 250 mm وطول 1500 mm.

يعمل كلا الجهازين على 3-phase 380 V، ويحتاج اللحام أيضاً إلى هواء مضغوط. الفيلم المستخدم هو POF بسُمك 0.01–0.03 mm. يتم التحكم في اللحام عن طريق PLC من Siemens مع شاشة لمس، ويعمل بمحرك سيرفو من Siemens.

الصناعات والتطبيقات: ماكينة شرنك AUTOSHRINK أوتوماتيك

تُستخدم ماكينة شرنك AUTOSHRINK في الصناعات الغذائية، مستحضرات التجميل، الطباعة، النشر، الأدوات المنزلية، الإلكترونيات، واللوجستيات. تقوم بتغليف المنتجات الفردية للبيع بالتجزئة مثل الكتب، المجلات، الصناديق، الصواني، الكراتين، والسلع الاستهلاكية. الماكينة مناسبة للمنتجات التي تحتاج إلى فيلم شفاف ومشدود للعرض أو الحماية أثناء التخزين والنقل. غالباً ما يتم تركيبها في نهاية خط التعبئة، بعد التعبئة أو التغليف بالكرتون، لتوفير عبوة نهائية للبيع أو تغليف مقاوم للغبار والعبث أثناء التوزيع.

المواصفات الفنية

AUTOSHRINK بالفيديو

▶

ماذا تقدم لك ماكينة الشرنك في التعبئة

• تغليف وانكماش في خط واحد. ماكينة اللحام تقوم بالتغليف واللحام، والنفق ينكمش: المنتج يخرج جاهزاً.
• حتى 50 عبوة في الدقيقة. يتم تغذية المنتجات على السير وتغليفها بدون تدخل عامل.
• لحام سريع ونظيف. أقل من ثانية لكل دورة، بسكين مطلي بالتفلون لا يلتصق.
• إعداد من شاشة لمس. وضع تلقائي ويدوي، الإعدادات وإنتاج الوردية على الشاشة.
• تتوقف تلقائياً. إذا توقف منتج تحت السكين، تتوقف ماكينة اللحام حتى يتم إزالته وإعادة التشغيل.
• مكونات معروفة. Siemens PLC ومحرك سيرفو، قطع كهربائية من Schneider وOMRON وFOTEK.

ماكينة اللحام، النفق والتحكم

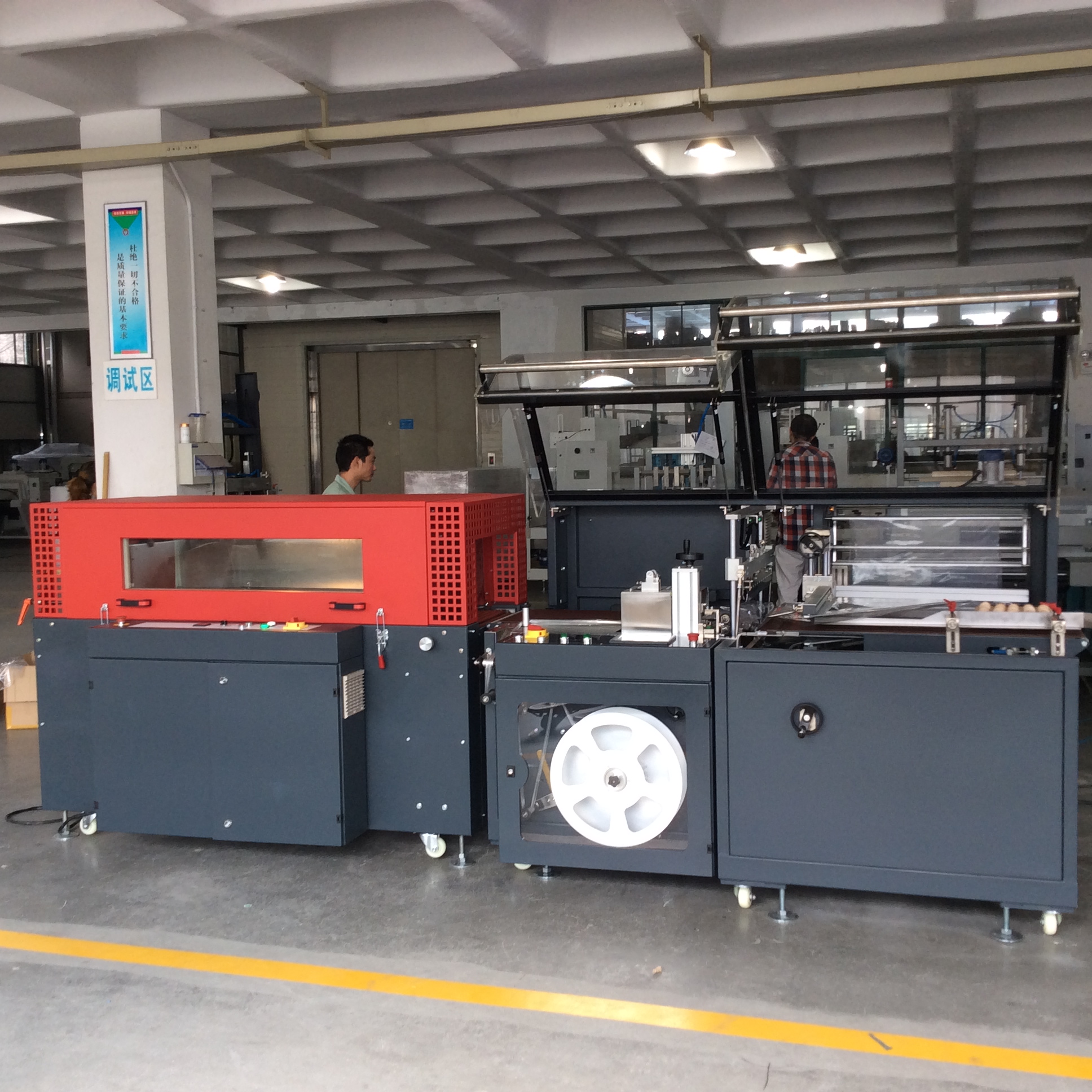

• خط شرنك أوتوماتيك: ماكينة لحام جانبي أوتوماتيك ونفق انكماش حراري
• حتى 50 عبوة في الدقيقة حسب المنتج
• منتجات 90 × 90 × 10 إلى 500 × 400 × 120 mm، العرض + الارتفاع حتى 400 mm
• قص ولحام في أقل من 1 ثانية لكل دورة، سكين 180–230 °C، مطلي بالتفلون

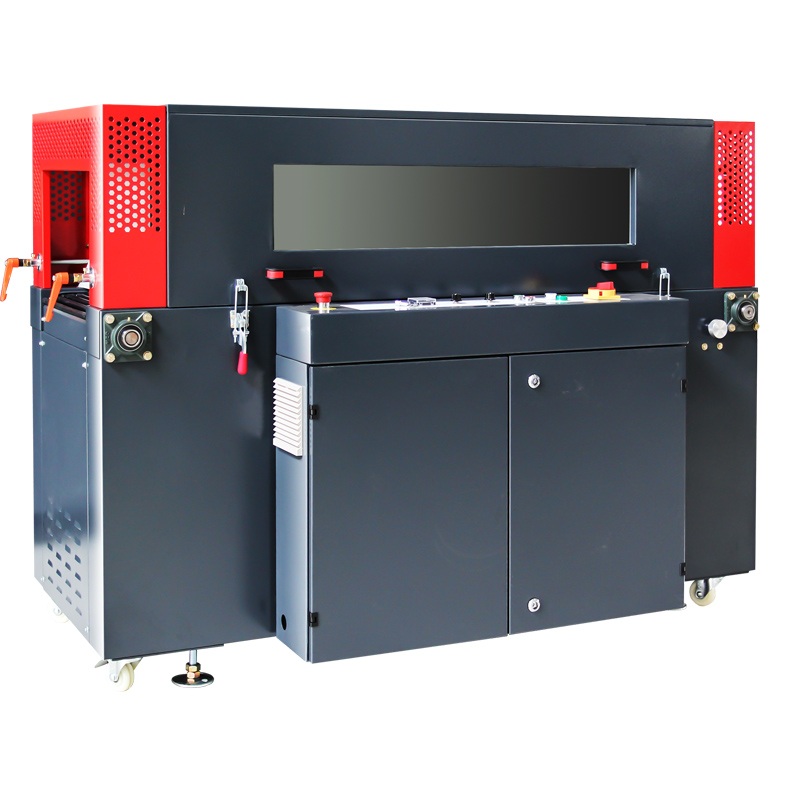

• نفق الانكماش حوالي 150 °C، مدخل 450 × 250 mm، طول 1500 mm
• فيلم POF بسُمك 0.01–0.03 mm، بكرة الفيلم حتى قطر 250 mm وعرض 550 mm
• وحدة تحكم PLC من Siemens مع شاشة لمس، محرك سيرفو Siemens، محول تردد Schneider
• سير ناقل بسرعة 30 m/min، ارتفاع طاولة العمل 850 mm
• لف بواقي الفيلم على بكرة
• 3-phase 380 V، هواء مضغوط حتى 0.3 MPa

مهام المشغل وخطوات التشغيل: ماكينة شرنك AUTOSHRINK

يقوم المشغل بفحص تغذية الفيلم وجمع البواقي، ويفحص جودة اللحام وانكماش الفيلم على العبوات النهائية. قد يلزم ضبط طول الفيلم ودرجة حرارة السكين بانتظام عند تغيير حجم المنتج أو نوع الفيلم.

كيفية استخدام ماكينة شرنك AUTOSHRINK

1. قم بتشغيل المفتاح الرئيسي واضبط درجات حرارة السكين الأفقي والرأسي.
2. ضع بكرة الفيلم على الحامل، مرر الفيلم بين ألواح الفصل وعجلات الضغط، ووجه شريط البواقي إلى بكرته.
3. اضبط ارتفاع لوح الفصل ووحدة السكين حسب المنتج: خط السكين يكون 10–20 mm أسفل منتصف ارتفاع المنتج.
4. اضبط عرض السير، افحص ضغط الهواء وابدأ الوضع الأوتوماتيكي من شاشة اللمس.
5. ضع المنتجات على سير التغذية بمحاذاة دليل الجانب: تقوم ماكينة اللحام بتغليفها ولحامها، ويقوم النفق بانكماش الفيلم.

الإعدادات والصيانة

• طول الفيلم لكل منتج. يتم ضبطه من شاشة اللمس كزمن تأخير قبل القطع؛ ابدأ من 0300 للمنتجات القصيرة و0500 للطويلة، وعدل بعد عدة عبوات.
• درجة حرارة السكين. 180–230 °C. إذا كان اللحام ينفتح بسهولة فهذا يعني أن درجة الحرارة منخفضة جداً، أو زمن القطع قصير، أو السكين مستهلكة.
• الهواء المضغوط. حافظ عليه أقل من 0.3 MPa وقم بتفريغ المياه من منظم فلتر الهواء بانتظام.
• العناية اليومية. بعد كل وردية امسح بواقي الفيلم من السكين بقطعة قماش ناعمة، ويفضل فور الإطفاء عند درجة حرارة 90–100 °C.
• التنظيف. الأجزاء البلاستيكية تنظف بقطعة قماش ناعمة ومنظف، ولا تستخدم الماء أو المذيبات أبداً.
• ما لا يجب تغليفه. المنتجات السائبة أو المبللة، السوائل غير المعبأة، البضائع القابلة للاشتعال أو الانفجار وعبوات الإيروسول. للأغذية استخدم فيلم مخصص للأغذية.

اختيار ماكينة شرنك AUTOSHRINK والاستعداد لها

من الأخطاء الشائعة استخدام فيلم بسُمك غير مناسب للمنتج، أو ضبط درجة حرارة السكين بشكل غير صحيح، أو تغذية منتجات غير منتظمة أو غير مستقرة. لتجنب الأعطال، تأكد من تباعد المنتجات بشكل صحيح وضبط عرض سير التغذية. للحصول على أفضل النتائج، اختبر الفيلم والإعدادات على منتجاتك الفعلية قبل بدء الإنتاج الكامل.

قبل طلب خط تغليف شرنك

السعر معروض في هذه الصفحة. هناك بعض التفاصيل التي تحدد ما إذا كان الخط مناسبًا لتغليفكم: يرجى مراجعتها قبل الطلب، أو إرسالها إلينا وسنراجعها معكم.

• حجم المنتج. من 90 × 90 × 10 mm حتى 500 × 400 × 120 mm، مع مجموع العرض + الارتفاع حتى 400 mm؛ قطع فردية ذات قاعدة مسطحة.
• الإنتاجية. حتى 50 عبوة في الدقيقة حسب المنتج.
• الفيلم. POF، سمك 0.01–0.03 mm، على بكرات حتى عرض 550 mm وقطر 250 mm.
• المرافق. كهرباء 3 فاز 380 V لكل من الماكينتين (اللحام 3 kW) وهواء مضغوط.
• المساحة. ماكينة اللحام حوالي 2000 × 1325 × 1300 mm، النفق 1800 × 1000 × 1320 mm؛ معًا حوالي 3.8 m طول.
• التسليم. ماكينتان: ماكينة اللحام 500 kg والنفق 300 kg، مع طقم قطع غيار.
