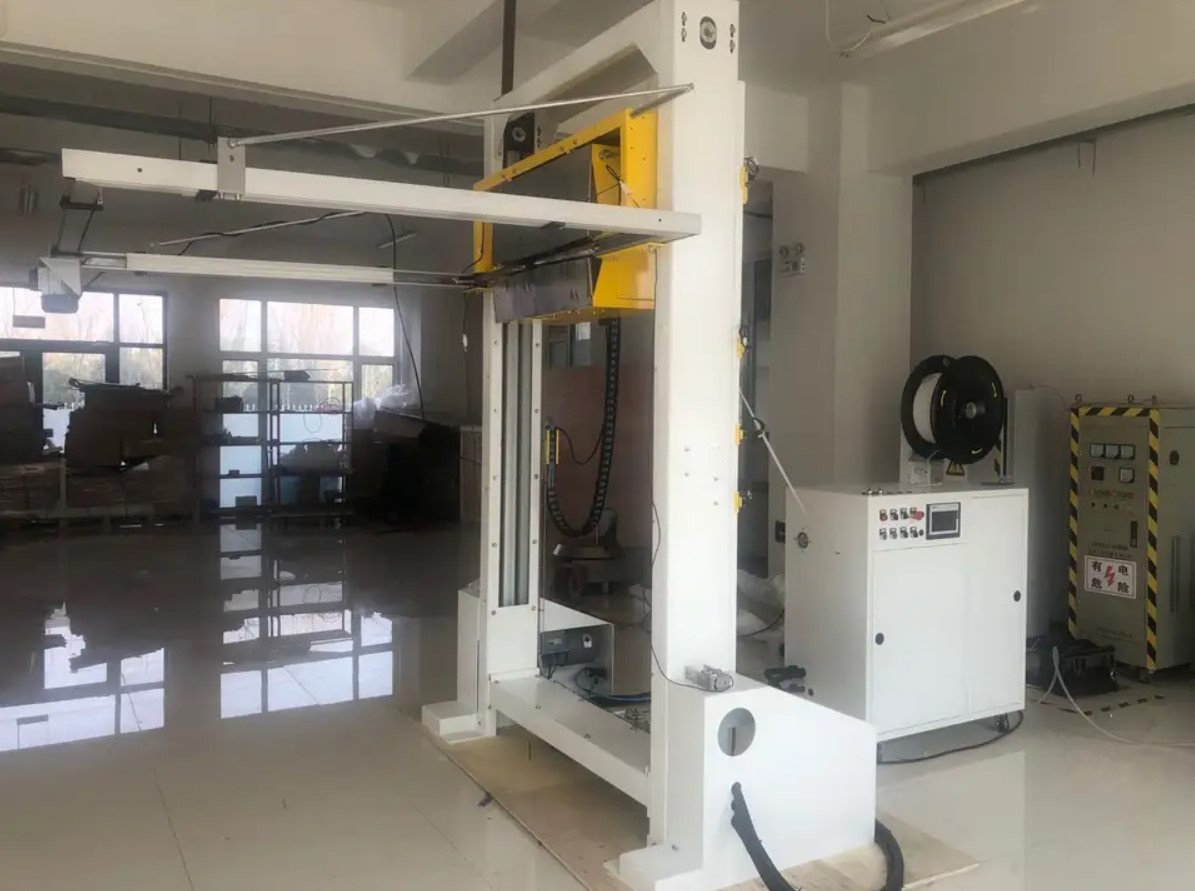

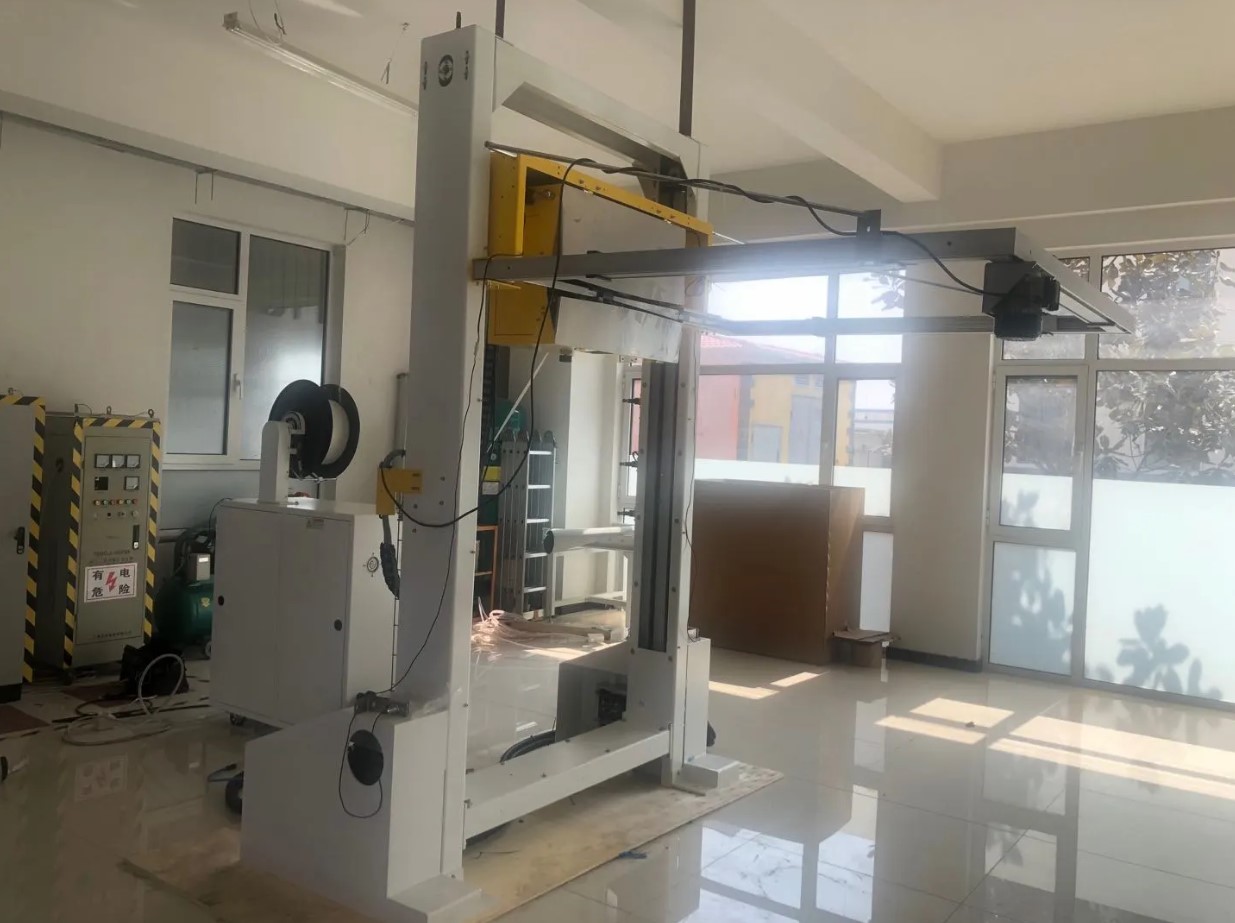

    ماكينة تحزيم أفقية أوتوماتيكية HAMMER للأحمال المرتفعة على الطبالي

    ماكينة تحزيم أفقية HAMMER تضع شريط تحزيم حول حمولة منصة نقالة مغلفة وطويلةHAMMER هي ماكينة تحزيم أفقية أوتوماتيكية: تضع شريط أو أكثر من شرائط التحزيم الأفقية حول حمل الطبالي وتلحم كل شريط حراريًا من الجانب. يظل الحمل ثابتًا في مكانه. يتحرك القوس الأفقي لأعلى ولأسفل على أعمدة الماكينة الرأسية ويغلق كل شريط حول الرصة، بحيث تبقى الأحمال المرتفعة مربوطة طبقة بطبقة أثناء التخزين والنقل.

    يبلغ مقاس القوس القياسي 1500 × 1500 mm من الداخل ويستوعب أحمالاً بطول من 500 إلى 1500 mm، وعرض من 1000 إلى 1500 mm، وارتفاع من 800 إلى 2500 mm؛ يمكن تصنيع أقواس بمقاسات أخرى حسب الطلب. كل شريط تحزيم يستغرق لا يزيد عن 15 ثانية، وقوة الشد قابلة للتعديل حتى 90 kg، وتعمل الماكينة على شريط تحزيم PP أو PET بعرض من 9 إلى 15 mm.

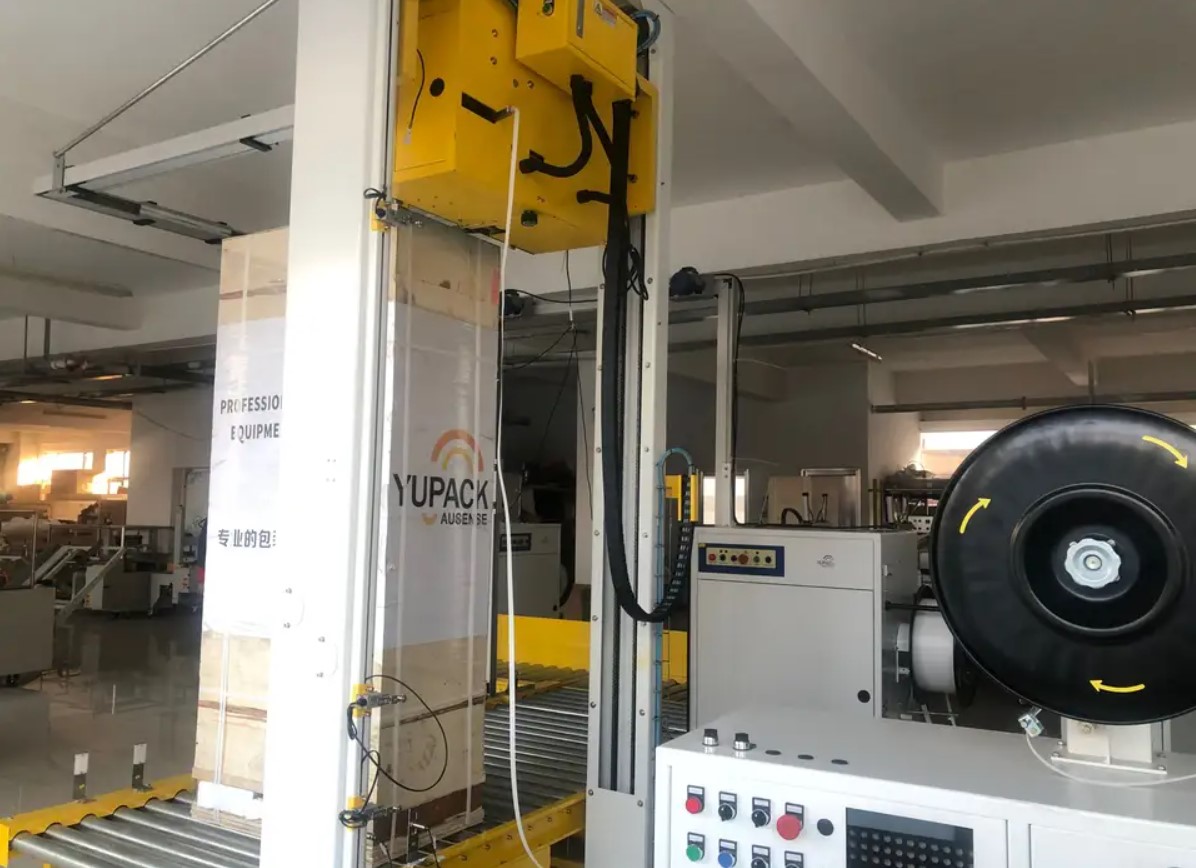

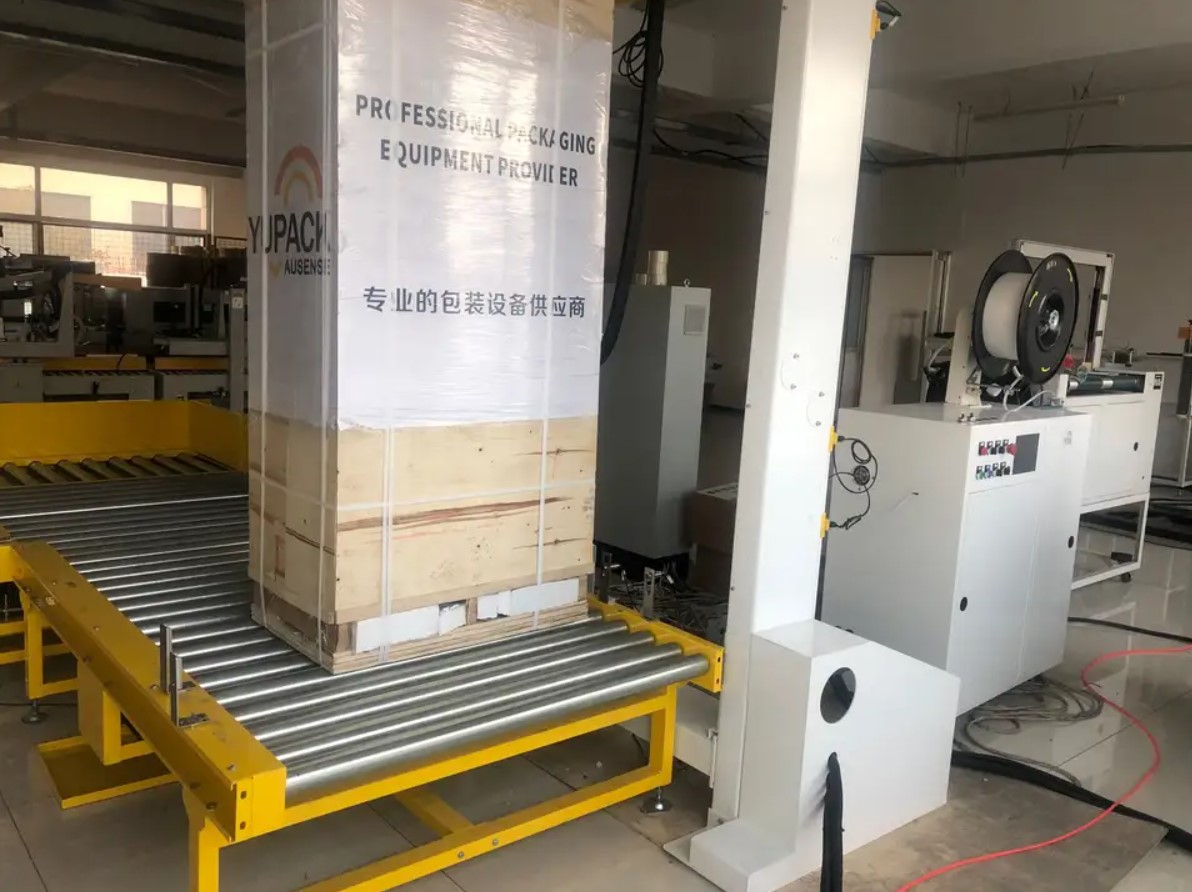

    ماكينة تحزيم أفقية للمنصات النقالة فوق ناقل بكرات، مع لوحة تحكم وبكرة شريط التحزيمHAMMER مصممة لخطوط الإنتاج ويمكن تركيبها فوق ناقل بكرات. تديرها وحدة تحكم Siemens PLC مع شاشة لمس، وتعمل في وضع يدوي أو أوتوماتيكي أو مستمر، ومع ماكينة تحزيم الطبالي الرأسية ARCUS يمكن للخط الواحد تحزيم الأحمال رأسيًا وأفقيًا.

    كمعدات تحزيم للطبالي، فهي مناسبة للمصانع التي تشحن أحمالاً مرتفعة ومرصوصة. تشمل التطبيقات النموذجية التي ذكرها المصنع ألياف الصناعات الكيماوية، التبغ، الأدوية، الطباعة والنشر، معدات التبريد والتكييف، الأجهزة المنزلية والسيراميك.



    المواصفات الفنية

    الموديل HAMMER
    النوع ماكينة تحزيم أفقية أوتوماتيكية بالكامل
    وضع التحزيم أفقي، من شريط واحد حتى عدة شرائط تحزيم لكل حمولة
    أنماط التشغيل يدوي، أوتوماتيكي، مستمر
    مصدر الطاقة 380 V، 50/60 Hz، ثلاثي الطور، 3.1 kW، 8 A
    مصدر الهواء 0.4–0.6 MPa
    زمن الدورة ≤ 15 ثانية لكل شريط تحزيم
    نطاق الشد 0–90 kg، قابل للتعديل
    شريط التحزيم المناسب PP أو PET، عرض 9–15 mm (يحدد عند الطلب)، سمك 0.55–1.0 mm
    بكرة شريط التحزيم قطر داخلي للنواة 200–210 mm، قطر خارجي 400–500 mm، عرض 160–190 mm
    طريقة اللحام لحام حراري من الجانب
    كفاءة اللحام منطقة اللحام ≥ 90%، انحراف موضع اللحام ≤ 2 mm
    مقاس القوس 1500 × 1500 mm من الداخل؛ أحجام أخرى تُصنع حسب الطلب
    مادة القوس سبائك الألمنيوم
    مقاس شريط التحزيم L 500–1500 × W 1000–1500 × H 800–2500 mm

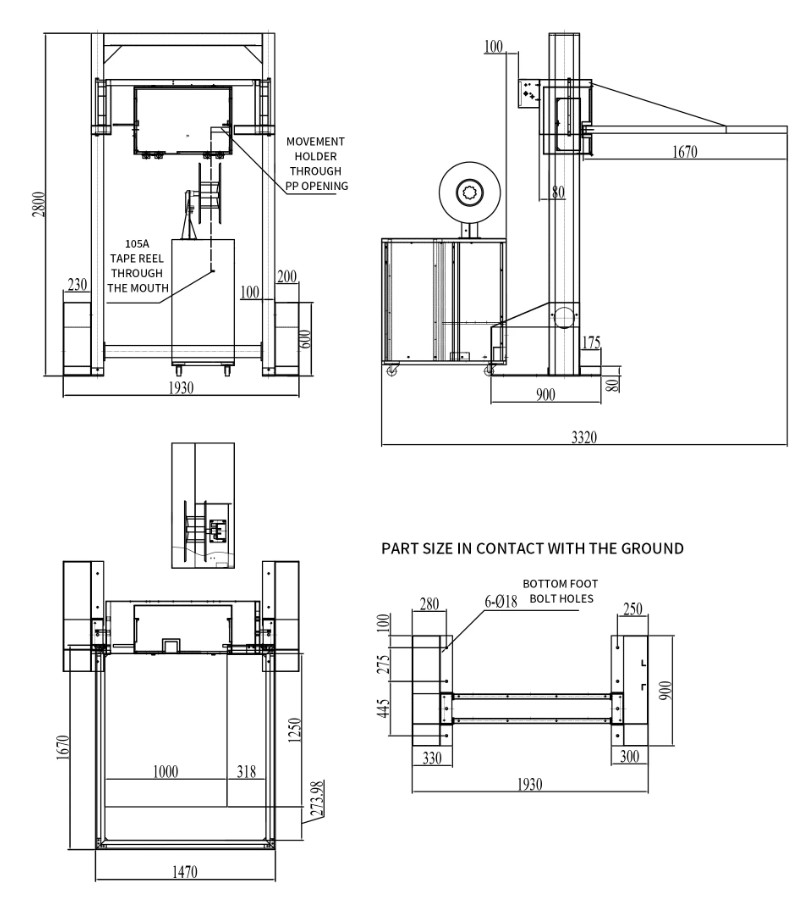

    أبعاد الماكينة (عرض × عمق × ارتفاع) 1930 × 3320 × 2800 mm
    الوزن الصافي 350 kg
    مستوى الضوضاء ≤ 75 dB(A)
    بيئة التشغيل 0–40 °C، رطوبة ≤ 90%
    نظام التحكم Siemens PLC مع شاشة لمس Siemens SMART LINE
    المكونات الكهربائية كونتاكتورات، ريليهات وأزرار تشغيل من Schneider؛ حساسات اقتراب من P+F أو FOTEK
    رأس التحزيم 105A
    يعمل مع ماكينة تحزيم منصات ARCUS

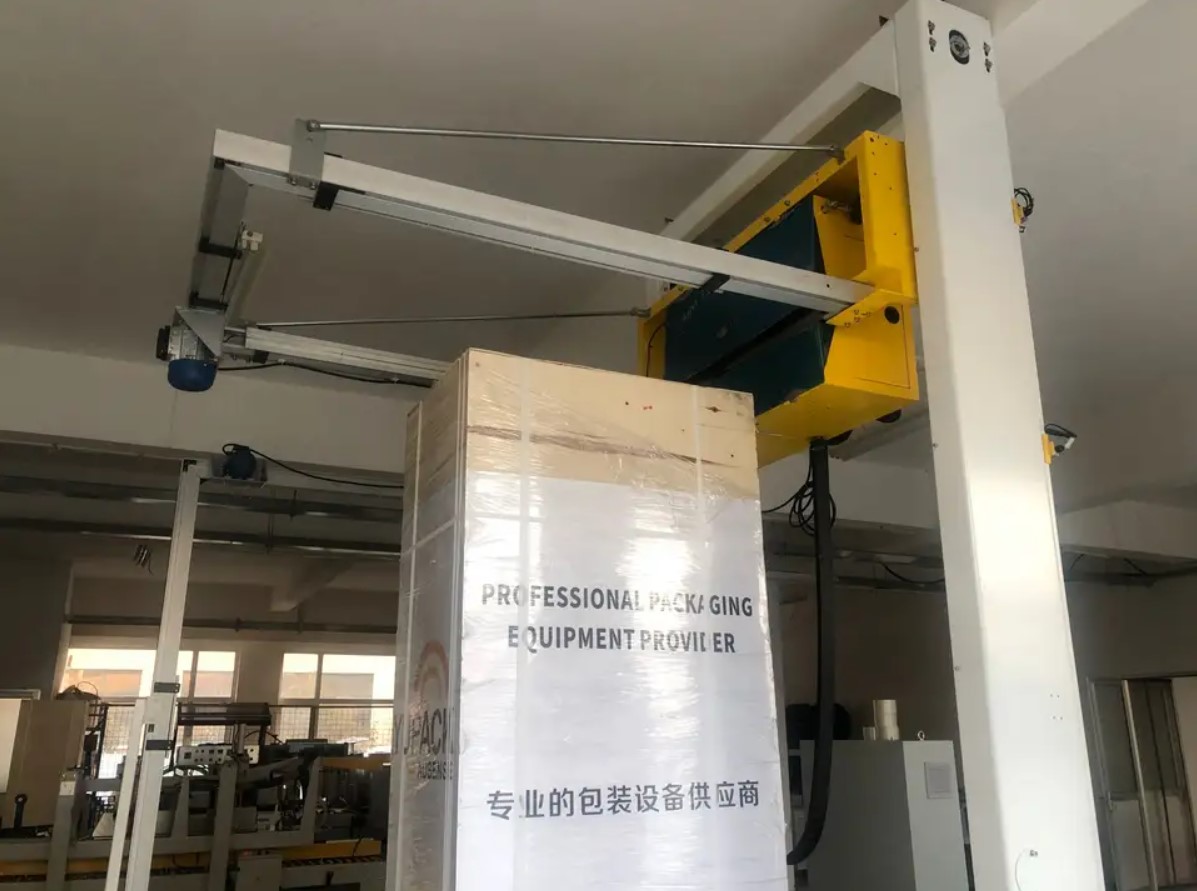

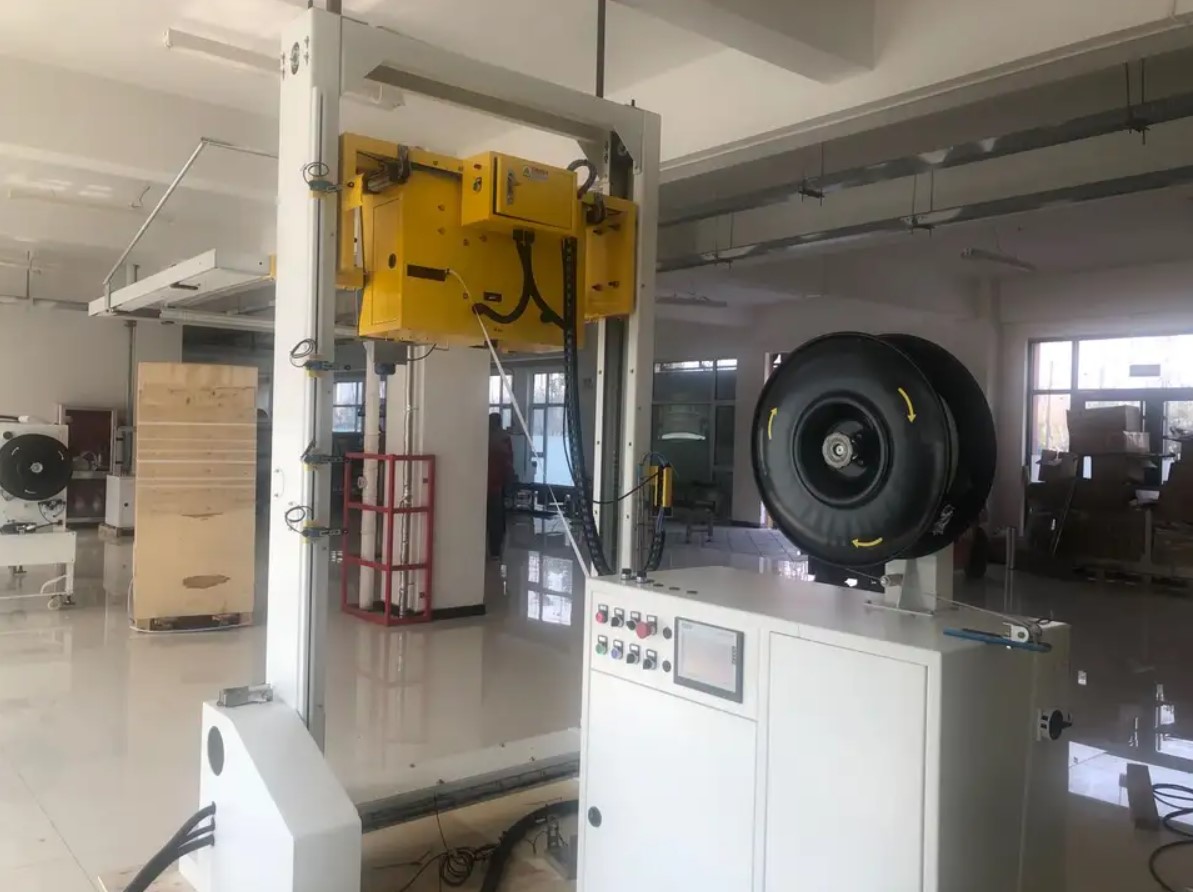

    ماكينة تحزيم أفقية أثناء التشغيل



    ما تقدمه معدات تحزيم المنصات هذه لخط الإنتاج الخاص بك

    • الحمل يبقى في مكانه. يتحرك القوس لأعلى ولأسفل على الأعمدة، لذلك لا يتم رفع أو تدوير أو تحريك المنصة بين الشرائط.
    • شريط واحد أو عدة شرائط. يمكنك ضبط عدد شرائط التحزيم لكل حمولة من خلال لوحة التحكم، أو وضع شريط واحد بضغطة زر واحدة.
    • أوقات الدورات يمكنكم التخطيط لها. لا يستغرق أي شريط تحزيم أكثر من 15 ثانية، لذا فإن وقت التحزيم لكل منصة نقالة يمكن التنبؤ به.
    • إغلاقات متسقة. اللحام الحراري الجانبي يغلق ما لا يقل عن 90% من تداخل شريط التحزيم، ولا يتغير موضع الإغلاق بأكثر من 2 mm.
    • قوة الشد حسب الحمولة. قابلة للتعديل من 0 إلى 90 kg: لطيف على البضائع التي يجب عدم سحقها، وقوي على الأكوام الثقيلة.
    • شريط التحزيم الخاص بك، وحجم الحمولة الخاص بك. يعمل بشريط تحزيم PP أو PET بعرض 9–15 mm، ويمكن تصنيع القوس أكبر أو أصغر من المعيار 1500 × 1500 mm.
    • تحزيم كامل للمنصة النقالة في خط واحد. عند دمجه مع ماكينة التحزيم الرأسية ARCUS، تحصل الحمولة على شرائط تحزيم من الأعلى وحول الجوانب.



    التحكم، الإغلاق والسلامة في ماكينة تحزيم المنصات

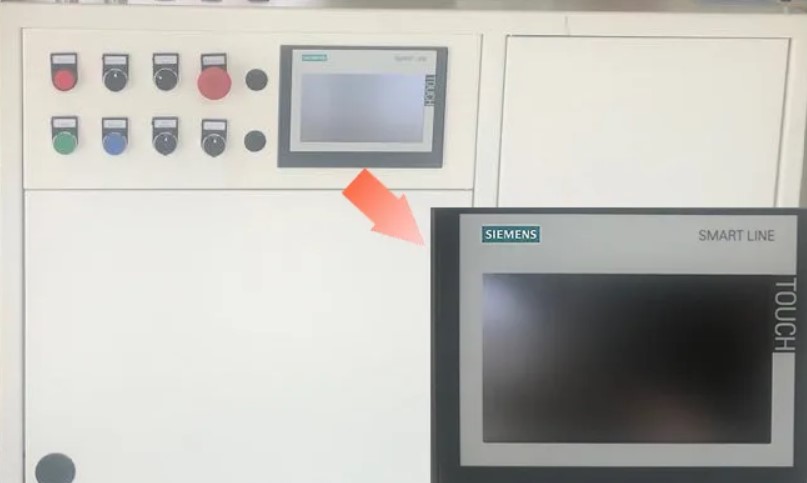

    • وحدة تحكم Siemens PLC مع شاشة لمس Siemens SMART LINE
    • كونتاكتورات، ريليهات وأزرار تشغيل من Schneider؛ حساسات اقتراب من P+F أو FOTEK
    • أوضاع يدوية، أوتوماتيكية ومستمر، بالإضافة إلى زر لشريط تحزيم واحد
    • رأس تحزيم 105A مع لحام حراري جانبي؛ يسخن السخان خلال حوالي 30 ثانية بعد التشغيل، ودرجة حرارته قابلة للتعديل
    • حساس منصة نقالة ومفتاح حركة: تتحرك وحدة التحزيم للأمام نحو الحمولة وتبدأ التحزيم عند التلامس
    • مفاتيح حدية علوية وسفلية توقف القوس عند نهاية مساره
    • زر إيقاف طارئ يوقف الماكينة في أي نقطة من الدورة
    • قوس من سبائك الألمنيوم، 1500 × 1500 mm من الداخل كمعيار
    • عربة شريط التحزيم للبكرات ذات قلب 200–210 mm وقطر خارجي 400–500 mm
    • مستوى الضوضاء لا يزيد عن 75 dB(A)؛ تعمل في درجة حرارة 0–40 °C ورطوبة حتى 90%



    كيفية عمل التحزيم الأفقي على ماكينة HAMMER

    1. شغّل قاطع الدائرة: يضيء مؤشر الطاقة، ويحتاج السخان إلى حوالي 30 ثانية للتسخين.
    2. اختر عدد شرائط التحزيم لكل حمولة من لوحة التحكم.
    3. ضع الحمولة في منتصف القوس، مثلاً على ناقل بكرات.
    4. يكتشف الحساس وجود البالتة، وتتحرك وحدة التحزيم للأمام حتى يلمس مفتاح السفر الحمولة.
    5. ينتقل القوس إلى كل ارتفاع شريط تحزيم بالتتابع ويغلق شريط التحزيم حول الحمولة.
    6. لتطبيق شريط تحزيم واحد، اضغط زر الشريط. زر التوقف للطوارئ يوقف الماكينة في أي لحظة.



    دورة اللحام في ماكينة التحزيم HAMMER، خطوة بخطوة

    1. يكون شريط التحزيم في الموضع الصحيح وتتلقى الماكينة إشارة التحزيم.
    2. ترتفع السكين اليمنى العلوية وتثبت طرف الشريط على السلايد.
    3. يسحب محرك سحب الشريط الشريط للخلف في 0.35 ثانية ويشده حول الحمولة.
    4. يقوم الذراع الدوار بشد الشريط مرة ثانية.
    5. ترتفع السكين اليسرى العلوية وتضغط على طبقة الشريط السفلية.
    6. تتحرك السخان بين طبقتي الشريط، وترتفع السكين الوسطى العلوية، وتقطع الشريط وتضغط الطبقات معًا بإحكام.
    7. تعود السكاكين والسخان إلى مكانهم، ويتراجع السلايد ولوح التوجيه T.
    8. يجلب محرك التغذية شريط تحزيم جديد إلى الموضع أمام لوح التوجيه T، ويتوقف المحرك الرئيسي: الماكينة جاهزة للشريط التالي.



    قبل طلب ماكينة تحزيم منصات أفقية

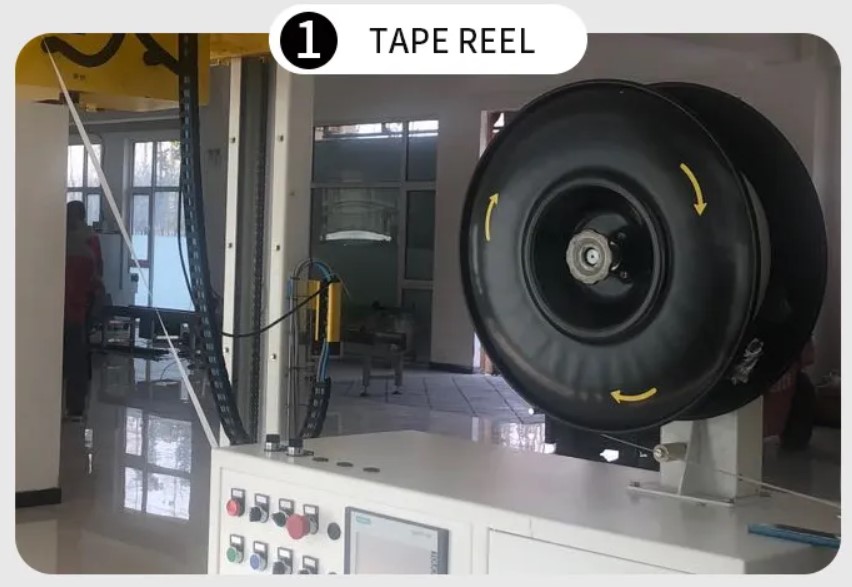

    بكرة شريط التحزيم ولوحة التحكم في ماكينة التحزيم الأفقية HAMMERبعض التفاصيل تحدد ما إذا كانت الماكينة مناسبة لخط الإنتاج لديك. تحقق منها قبل طلب عرض سعر، أو أرسلها لنا وسنراجعها معك.

    • عرض الشريط. يتم ضبط مسار الشريط حسب الشريط الذي تستخدمه، من 9 إلى 15 mm عرض و0.55 إلى 1.0 mm سُمك، لذا يرجى تحديد العرض والسُمك عند الطلب.
    • بكر الشريط. شريط تحزيم PP أو PET على بكرات بنواة 200–210 mm وقطر خارجي 400–500 mm.
    • حجم الحمولة. يجب أن تتناسب أكبر حمولة لديك داخل القوس. القوس القياسي 1500 × 1500 mm يستوعب حمولات حتى 1500 × 1500 mm وبارتفاع من 800 إلى 2500 mm؛ تتوفر مقاسات أقواس أخرى حسب الطلب.
    • الكهرباء والهواء. مصدر كهرباء 380 V، 50/60 Hz ثلاثي الطور (3-phase, 4-wire مع أرضي)، 3.1 kW، 8 A، وهواء مضغوط بضغط 0.4–0.6 MPa.
    • المساحة والوزن. 1930 × 3320 × 2800 mm (عرض × عمق × ارتفاع)، 350 kg.
    • التسليم والتركيب. تُشحن الماكينة مفككة جزئيًا في صناديق خشبية. يتم تثبيت القوس عند التركيب، ويلزم رافعة شوكية لنقل الماكينة.
    • الصيانة. قم بتشحيم نقاط الزيت المذكورة في الدليل بانتظام. إذا ضعفت اللحامات عند تغير درجة حرارة الغرفة بشكل كبير، اضبط درجة حرارة السخان.

    معلومات إضافية

    الوزن 390 كيلوجرام
    الأبعاد 0,55 × 0,86 × 0,84 متر
    المعلمة المواصفة
    الموديل

    HAMMER

    النوع

    ماكينة ربط أفقية أوتوماتيكية بالكامل

    وضع الربط

    أفقي، من 1 إلى عدة أربطة لكل حمولة

    أنماط التشغيل

    يدوي، أوتوماتيكي، مستمر

    التغذية الكهربائية

    380 V، 50/60 Hz، ثلاثي الطور، 3,1 kW، 8 A

    إمداد الهواء

    0,4–0,6 MPa

    زمن الدورة

    ≤ 15 ثانية لكل رباط

    نطاق الشد

    0–90 kg، قابل للتعديل

    الشريط القابل للاستخدام

    PP أو PET، عرض 9–15 mm (يحدد مع الطلب)، سمك 0,55–1,0 mm

    بكرة الشريط

    قطر داخلي 200–210 mm، قطر خارجي 400–500 mm، عرض 160–190 mm

    طريقة اللحام

    لحام حراري من الجانب

    كفاءة اللحام

    منطقة اللحام ≥ 90%، انحراف موضع اللحام ≤ 2 mm

    مقاس القوس

    1500 × 1500 mm داخلي؛ مقاسات أخرى حسب الطلب

    مادة القوس

    سبائك الألومنيوم

    مقاس الربط

    طول 500–1500 × عرض 1000–1500 × ارتفاع 800–2500 mm

    أبعاد الماكينة (عرض × عمق × ارتفاع)

    1930 × 3320 × 2800 mm

    الوزن الصافي

    350 kg

    مستوى الضوضاء

    ≤ 75 dB(A)

    بيئة التشغيل

    0–40 °C، رطوبة ≤ 90%

    نظام التحكم

    Siemens PLC مع شاشة لمس Siemens SMART LINE

    المكونات الكهربائية

    كونتاكتورات، ريليهات وأزرار ضغط من Schneider؛ حساسات اقتراب من P+F أو FOTEK

    رأس الربط

    105A

    يعمل مع

    ARCUS pallet strapping machine

    ما نوع شريط التحزيم الذي تستخدمه هذه الماكينة الأفقية؟

    شريط تحزيم PP (بولي بروبيلين) أو PET (بوليستر)، بعرض 9–15 mm وسُمك 0.55–1.0 mm، على بكرات ذات قلب 200–210 mm وقطر خارجي 400–500 mm. يتم ضبط مسار الشريط حسب عرض الشريط الذي تستخدمه، لذا يرجى إبلاغنا بنوع الشريط عند الطلب.

    ما هي أحجام الأحمال التي تناسب الماكينة؟

    مع القوس القياسي 1500 × 1500 mm، تقوم بتحزيم الأحمال بطول 500–1500 mm، وعرض 1000–1500 mm، وارتفاع 800–2500 mm. إذا كانت أحجام الأحمال لديك أكبر أو أصغر، يمكن تصنيع القوس بمقاس مختلف.

    هل يجب تحريك المنصة النقالة بين كل عملية تحزيم؟

    لا. تبقى الحمولة في مكانها بينما يتحرك القوس لأعلى وأسفل على الأعمدة الرأسية. يمكنك ضبط عدد شرائط التحزيم لكل حمولة من خلال لوحة التحكم.

    كم يستغرق وضع شريط واحد؟

    لا يزيد عن 15 ثانية. ويعتمد الوقت لكل منصة نقالة على عدد شرائط التحزيم التي يتم وضعها.

    ما هي قوة الشد التي يمكن أن تطبقها الماكينة؟

    قوة الشد قابلة للتعديل من 0 إلى 90 kg، لذلك يمكنها تحزيم البضائع التي يجب عدم سحقها وكذلك الرصات الثقيلة.

    كيف يتم لحام الشريط؟

    يتم اللحام بالحرارة على جانب الحمولة. يتم لحام ما لا يقل عن 90% من تداخل الشريط، ويظل موضع اللحام في حدود 2 mm. يصبح السخان جاهزًا بعد حوالي 30 ثانية من تشغيل الماكينة.

    ما هي متطلبات الكهرباء والهواء المضغوط؟

    تحتاج إلى مصدر كهرباء 380 V، 50/60 Hz ثلاثي الطور (3-phase، 4-wire مع تأريض)، 3.1 kW، 8 A، وهواء مضغوط بضغط 0.4–0.6 MPa.

    كيف يتم التحكم في الماكينة؟

    عن طريق وحدة تحكم Siemens PLC مع شاشة لمس Siemens SMART LINE، مع كونتاكتورات، ريليهات وأزرار ضغط من Schneider. تعمل في وضع يدوي أو أوتوماتيكي أو مستمر، ويوجد زر منفصل لوضع شريط واحد، وزر التوقف للطوارئ يوقف الماكينة في أي لحظة.

    هل يمكن أن تعمل مع ماكينة تحزيم رأسية؟

    نعم. تم تصميمها للعمل مع ماكينة تحزيم الطبالي الرأسية ARCUS، بحيث يمكن لخط واحد تحزيم الأحمال رأسياً وأفقياً.

    ما هي أبعاد ووزن الماكينة، وكيف يتم تسليمها؟

    أبعادها 1930 × 3320 × 2800 mm (عرض × عمق × ارتفاع) ووزنها 350 kg. يتم شحنها مفككة جزئياً في صناديق خشبية، ويتم تثبيت القوس عند التركيب، ويجب استخدام رافعة شوكية لنقلها.

    ما مدى ارتفاع صوتها، وأين يمكن تشغيلها؟

    مستوى الضوضاء لا يتجاوز 75 dB(A). تعمل في درجة حرارة من 0 إلى 40 °C ورطوبة حتى 90%، في غرفة جافة جيدة التهوية وبعيدة عن الدخان والمواد المسببة للتآكل.

    الملخص

    • ماكينة تحزيم أفقية أوتوماتيكية للأحمال المرتفعة على الطبالي
    • يبقى الحمل ثابتًا – يتحرك القوس لأعلى ولأسفل على الأعمدة الرأسية
    • شريط تحزيم PP أو PET بعرض 9–15 mm، وسُمك 0.55–1.0 mm، ملحوم حراريًا من الجانب
    • حتى 15 ثانية لكل شريط، الشد قابل للتعديل من 0–90 kg
    • قوس 1500 × 1500 mm، ويمكن تصنيع مقاسات أخرى حسب الطلب
    • أحجام الأحمال: طول 500–1500 × عرض 1000–1500 × ارتفاع 800–2500 mm
    • وحدة تحكم Siemens PLC وشاشة لمس؛ أوضاع تشغيل يدوية، أوتوماتيكية، ومستمرة
    • 380 V ثلاثي الطور، 3.1 kW؛ هواء مضغوط 0.4–0.6 MPa
    • تعمل مع ماكينة تحزيم الطبالي الرأسية ARCUS
