SMITH ستاكر ذاتي الرفع كهربائي 500kg ارتفاع رفع 1500mm

SMITH رافعة كهربائية ذاتية الرفع 500kg 1500mm

رافعة كهربائية ذاتية الرفع مناسبة لتحميل وتفريغ ومناولة البضائع المزودة بالمنصات، ويمكنها نقل البضائع صعودًا وهبوطًا مع المركبات. تتميز بحجم صغير، وتشغيل سلس، وأداء ممتاز، وسهولة الاستخدام. تتكون رافعة شوكية أوتوماتيكية التسلق من أسطوانة رفع، ومكونات عمود الإطار الداخلي والخارجي، والهيكل، ومقعد الباب المتحرك، وشوكة الرفع، ومصدر طاقة المقبض، ومكونات كهربائية أخرى.

تُعد رافعة SMITH الكهربائية ذاتية الرفع معدات لوجستية متعددة الاستخدامات وفعالة، صُممت لتسهيل مهام مناولة المواد وجعلها أكثر أمانًا. بفضل سعة التحميل القصوى البالغة 500kg وارتفاع الرفع البالغ 1500mm، تعتبر هذه الرافعة مثالية للشاحنات الصغيرة وسيارات التوصيل. من أهم ميزات رافعة SMITH الكهربائية ذاتية الرفع هو آلية الرفع الذاتي. هذا يعني أن الرافعة يمكنها رفع نفسها داخل الشاحنة أو السيارة. كما تجعل آلية الرفع الذاتي رافعة SMITH أكثر راحة وسهولة في الاستخدام. لم يعد موظفو التوصيل بحاجة لإجهاد ظهورهم أو أذرعهم لرفع الأحمال الثقيلة، مما يقلل من مخاطر الإصابات المهنية ويزيد من الإنتاجية.

بالإضافة إلى ذلك، فإن التصميم المدمج للرافعة ونصف قطر الدوران الصغير يسهل المناورة بها في المساحات الضيقة مثل الممرات الضيقة أو مناطق التخزين المزدحمة. ومن مزايا رافعة SMITH الكهربائية ذاتية الرفع أيضًا المتانة والاعتمادية. فهي مصنوعة من مواد عالية الجودة مثل الفولاذ والألمنيوم، مما يجعلها تتحمل الاستخدام المكثف والظروف القاسية. كما أن النظام الهيدروليكي مصمم ليكون خاليًا من الصيانة، مما يسمح للمشغلين بالتركيز على مهامهم دون القلق بشأن الأعطال أو الإصلاحات. من ناحية السلامة، تم تجهيز رافعة SMITH الكهربائية ذاتية الرفع بعدة ميزات لحماية كل من المشغل والبضائع.



تطبيقات عربة نقل البالتات ذاتية التحميل

رافعة منصات التحميل الذاتية مناسبة لمجموعة متنوعة من شاحنات وسيارات التوصيل بما في ذلك العربات، والشاحنات الكبيرة، ومقطورات الحاويات.



الأبعاد والمواصفات الرئيسية للرافعة الكهربائية ذاتية التحميل SMITH

• الطول الكلي: 1555mm
• العرض الكلي: 790mm
• الارتفاع الكلي: 1817mm
• أقل نصف قطر دوران: 1120mm
• مقاس الشوكة: 540*1150mm
• وحدة تحكم Curtis
• بطارية (2*12V/75AH)
• شاحن خارجي (24V/10A)
• مدة الشحن: 7-8 ساعات
• مدة العمل: 50 دورة عمل (تحميل وتفريغ مع الحمولة تعتبر دورة واحدة)



فيديو للرافعة الكهربائية ذاتية الرفع SMITH

▶



المواصفات الرئيسية للرافعة الكهربائية ذاتية الرفع SMITH

• نظام تحكم مزدوج بدائرة الزيت:
  تتضمن الرافعة الكهربائية نظام تحكم مزدوج بدائرة الزيت، مما يسمح بالتحكم الدقيق في الحركات. حركة قضيب مكبس الأسطوانة في الاتجاهين تعتبر ميزة أساسية، وتضمن التكيف مع مختلف سيناريوهات التشغيل.
• إطار باب داخلي مستقل:
  استقلالية إطار الباب الداخلي تعتبر ميزة مميزة. متصل مباشرة بمسمار الشوكة، وحركته الرأسية تلغي الحاجة لنقل لوحة البكرات، مما يسهل عملية الرفع.
• مقعد باب متحرك:
  تم تصميم مقعد الباب للحركة النسبية مع رفع الرف أو شوكة الحمولة، ويمتد عند وصول البضائع إلى ارتفاع المنصة. هذه الدورة السلسة تعزز كفاءة التشغيل.



مميزات الرافعة الكهربائية ذاتية الرفع SMITH

1. وظائف متعددة: تجمع بين النقل والتكديس والقدرة على التسلق لتوفير حل متكامل لمناولة المواد.
2. كفاءة في التحميل والتفريغ: يمكنها الصعود إلى داخل العربة، مما يجعلها مساعدًا قيّمًا لسائقي السيارات والشاحنات أثناء مناولة البضائع.
3. خفيف الوزن وسهل الاستخدام: مصمم لسهولة التشغيل بفضل هيكله خفيف الوزن، مما يضمن تجربة استخدام مريحة.
4. سهولة المناورة المحسنة: مزود بأرجل دعم مع عجلة توجيه متأرجحة، لتسهيل دفع الجهاز بسلاسة إلى داخل العربة. بالإضافة إلى ذلك، يستخدم أسطوانة ربط مزدوجة للحركة السلسة في القفل والرفع بالتناوب.



مواصفات رافعة SMITH الكهربائية ذاتية الرفع 500kg 1500mm

الموديل	SXCDS0515
السعة	500	Q(Kg)
مركز التحميل	400	C(mm)
نوع الرفع	كهربائي
نوع التشغيل	سحب يدوي
المادة	Nylon/PU
قاعدة العجلات	850	y(mm)
قاعدة العجلات الأمامية	380	W1(mm)
قاعدة العجلات الخلفية	672	b10(mm)
عدد عجلات التوجيه/الحمل/التوازن	2/2/6
مقاس عجلة الحمل	Φ80×50	mm
مقاس عجلة التوجيه	Φ100×45	mm
مقاس عجلة التوازن	Φ40×30	mm
حجم العجلة المساعدة	Φ30×30	mm
أقل ارتفاع للشوكة	90	mm
أقصى ارتفاع للشوكة	1300	h3(mm)
العرض الخارجي للشوكة	540	W3(mm)
العرض الداخلي للشوكة	220	mm
طول الشوكة	1150	L(mm)
مقاس الشوكة الواحدة	160X60	e/s(mm)
الطول الكلي	1555	L1(mm)
العرض الكلي	790	W(mm)
الارتفاع الكلي	1817	H1(mm)
الارتفاع الكلي (بعد رف ملف الشريط)	3070	H4(mm)
أقل نصف قطر دوران	1120	Wa(mm)
سرعة الرفع (محمل/غير محمل)	70/100	mm/s
سرعة الخفض (محمل/غير محمل)	100/80	mm/s
محرك الرفع	12/0.8	Kw
سعة البطارية	12/33	V/Ah
وزن البطارية	10	Kg
الوزن الصافي	235	Kg

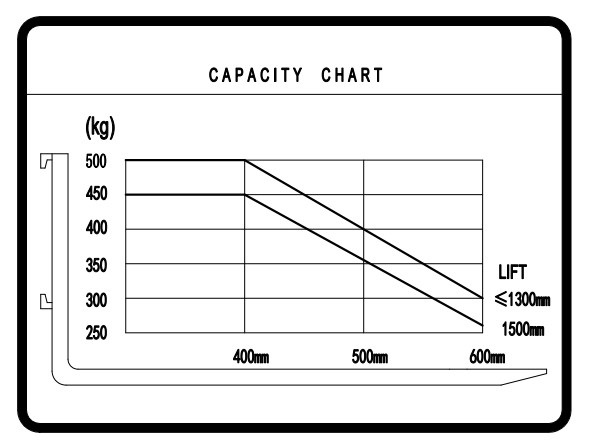

منحنى الرفع لعربة نقل البالتات ذاتية التحميل SMITH:



مزايا عربة نقل البالتات ذاتية التحميل SMITH:

1. معدات لوجستية متعددة الاستخدامات:
   • تجمع بين وظائف الرافع الكهربائي ومنصة التحميل الخلفية لتحقيق مناولة فعالة للمواد.
2. حرفية دقيقة في التصنيع:
   • تحتوي على مكونات أساسية مثل آلية الرفع، هيكل قوي، ومقبض CURTIS.
3. تصميم مدمج وفعّال:
   • حجم مدمج، تشغيل سلس، وأداء ممتاز لتلبية احتياجات المناولة المتنوعة.
4. آلية رفع ذاتية:
   • إمكانية الرفع الذاتي الفريدة تعزز من سهولة الاستخدام وراحة المشغل.
5. مثالية للسيارات والشاحنات:
   • سعة تحميل قصوى 500kg وارتفاع رفع 1500mm تناسب مركبات التوصيل.
6. سهولة المناورة في المساحات الضيقة:
   • تصميم مدمج ونصف قطر دوران صغير لسهولة الحركة في الأماكن المحدودة.
7. تصميم متين وموثوق:
   • مصنوعة من مواد عالية الجودة مثل الفولاذ والألمنيوم لضمان طول العمر.
8. نظام هيدروليكي خالٍ من الصيانة:
   • مصمم لتقليل فترات التوقف والإصلاحات، مما يسمح للمشغلين بالتركيز على المهام.
9. نظام تحكم مزدوج بدائرة زيت:
   • يوفر تحكمًا دقيقًا في الحركات من خلال قضيب مكبس أسطوانة ثنائي الاتجاه.

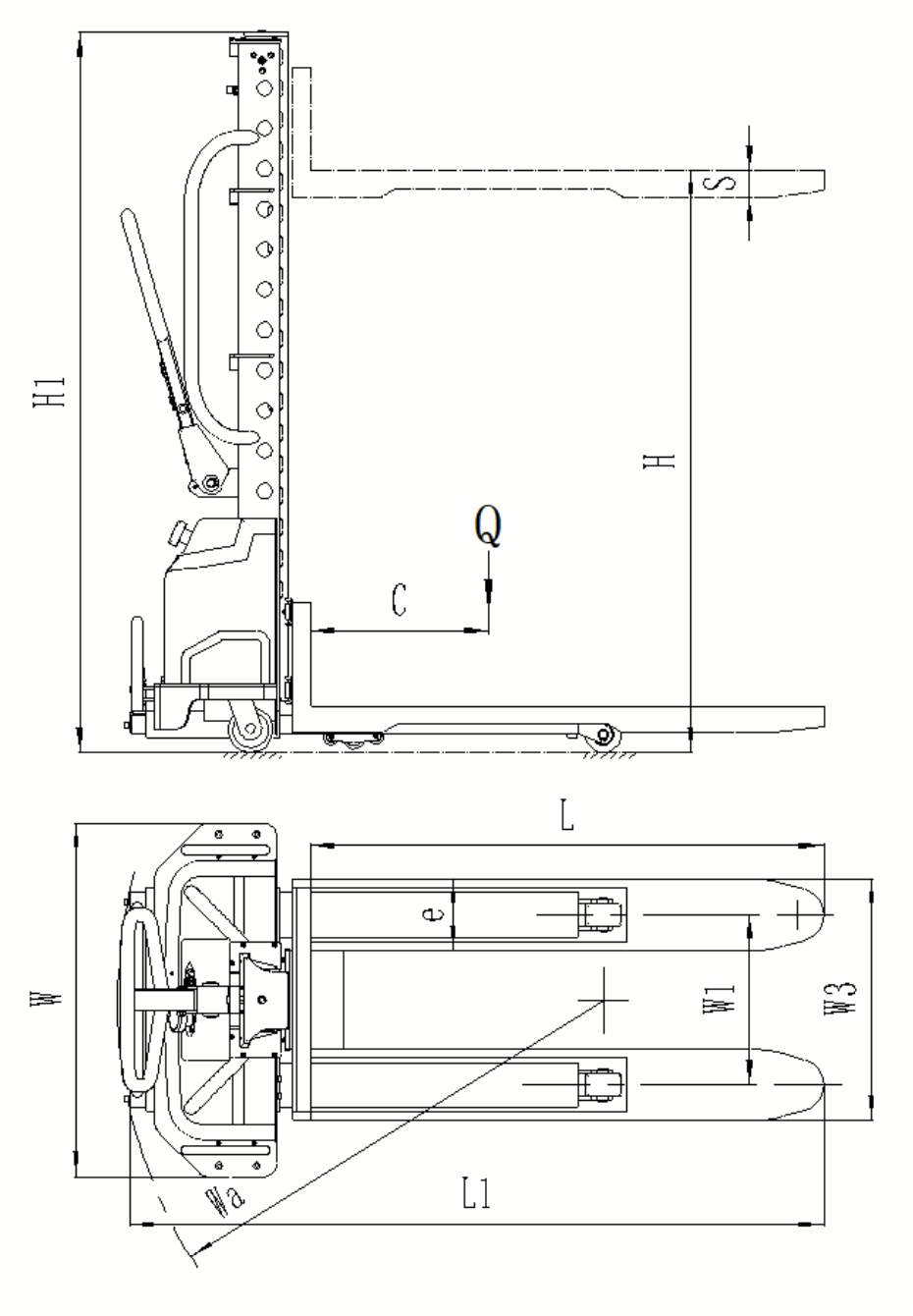

أبعاد رافعة SMITH الكهربائية ذاتية الرفع 500kg 1500mm

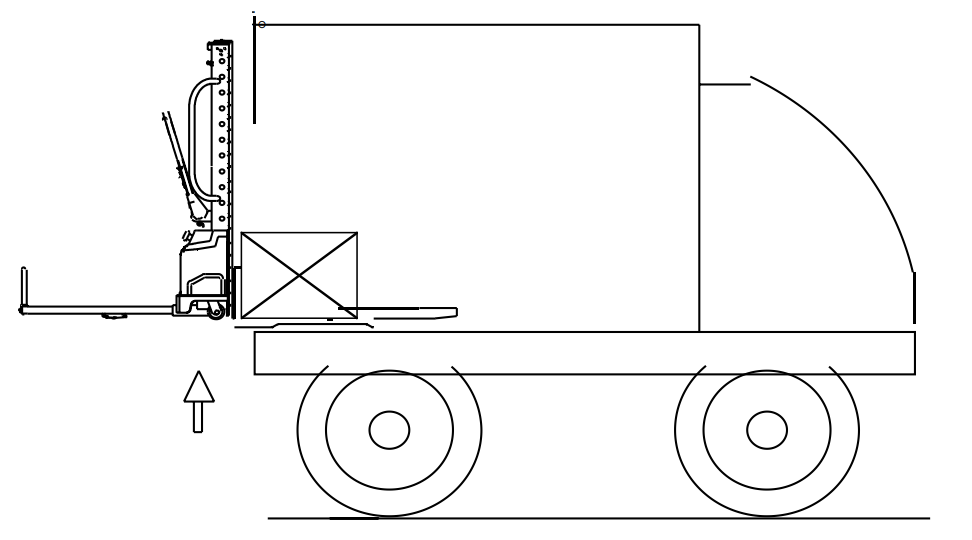

كيف تعمل الرافعة الكهربائية ذاتية الرفع SMITH؟

إجراءات تحميل وتفريغ البضائع لماكينة نقل الطبالي ذاتية الرفع:

قبل التشغيل:

• تأكد من أن وزن الحمولة لا يتجاوز سعة التحميل لماكينة نقل الطبالي ذاتية الرفع
• أدخل شوكة الرافعة الشوكية في المسافة أسفل الصينية، وضعها بحيث يكون الحمل في مركز التحميل
• اضغط على الزر العلوي (يمين) لرفع الحمولة قليلاً، ثم ارفع يدك عن الزر لسحب الرافعة الشوكية
• تأكد من أن عمود باب الرافعة الشوكية على بعد 80mm من حافة العربة، مع تجنب الأجزاء الإضافية للعربة.



تحميل البضائع داخل المركبة:

أ. الاقتراب من المركبة:

• ضع ماكينة نقل الطبالي ذاتية الرفع بجانب مركبة التوصيل
• تأكد من أن رأس شوكة الحمولة يبعد عن المركبة بمسافة لا تقل عن 10cm
• اضغط زر الرفع لرفع الحمولة

ب. وضع البضائع داخل منصة النقل:

• بعد رفع البضائع قليلاً فوق منصة المركبة، حرر زر الرفع.
• ادفع عربة البالتات ذاتية الرفع ببطء إلى داخل المركبة.
• تأكد من أن عمود باب الرافعة الشوكية على بعد 80mm من حافة العربة، مع تجنب الأجزاء الإضافية للعربة.





ج. سحب المنصة:

• اضغط زر الخفض لإنزال الشوكة إلى مستوى منصة المركبة
• ارفع الحامل حتى يصبح مقعد الباب أعلى من الأرض بأكثر من 5cm
• أمسك الرافعة واسحب المنصة على الرافعة إلى نقطة التوقف



د. رفع الإطار ومقعد الباب:

• أمسك الإطار بيد واحدة
• اضغط زر الخفض لرفع الإطار ومنصة الرافعة



هـ. إدخال المنصة والعجلة:

• عند وصول الإطار إلى نقطة التوقف العليا، حرر زر الخفض
• ادفع المنصة بحيث تدخل عجلة التوجيه إلى داخل المركبة

و. دفع الرافعة الكهربائية داخل المركبة:

• اضغط زر الرفع لرفع البضائع قليلاً
• ادفع الحامل حتى تدخل العجلة الدوارة إلى داخل المركبة



ز. الوقوف والخطوات النهائية:

• اضغط زر الإنزال لخفض الشوكة على منصة المركبة

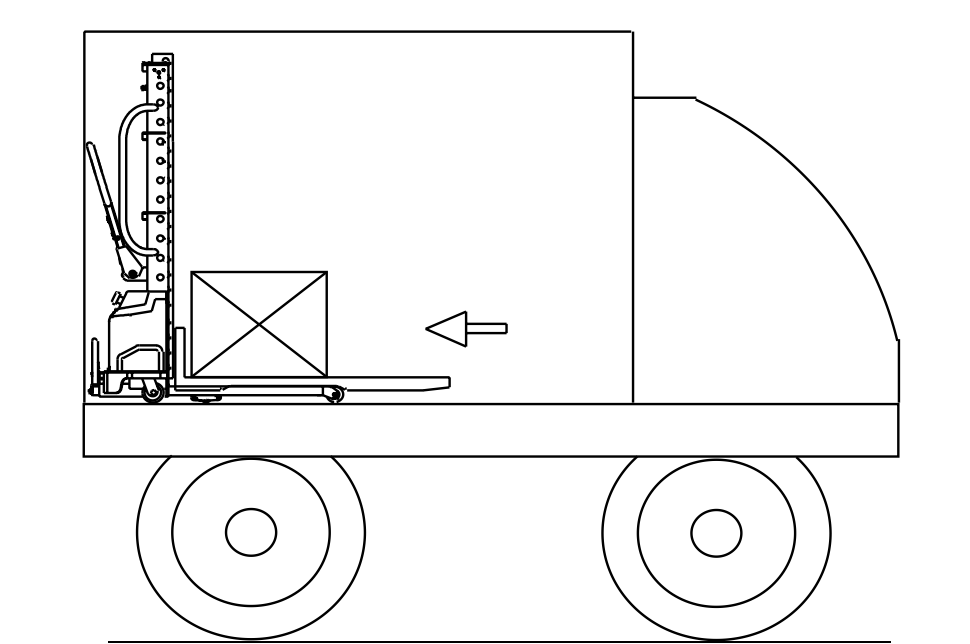

تعليمات الخروج من العربة وتشغيل الرافعة:

قبل الخروج:

أ. وضعية الرافعة الشوكية:

• اضغط زر الرفع لرفع الشوكة إلى حافة السيارة

خروج الناقلة:

ب. حركة الرافعة الشوكية:

• حرك الرافعة الشوكية ببطء نحو مخرج المركبة
• اضغط زر الإنزال لخفض الشوكة إلى المنصة

ج. خفض الرف:

• ادعم الإطار واسحب منصة الراصة للخارج، وضعها من الأمام إلى الخلف
• اضغط زر الرفع لخفض الإطار



د. دفع مقعد الباب إلى المقعد الخلفي:

• عندما يكون الإطار على ارتفاع أكثر من 5 cm عن الأرض، حرر المكبح وادفع المنصة للأمام

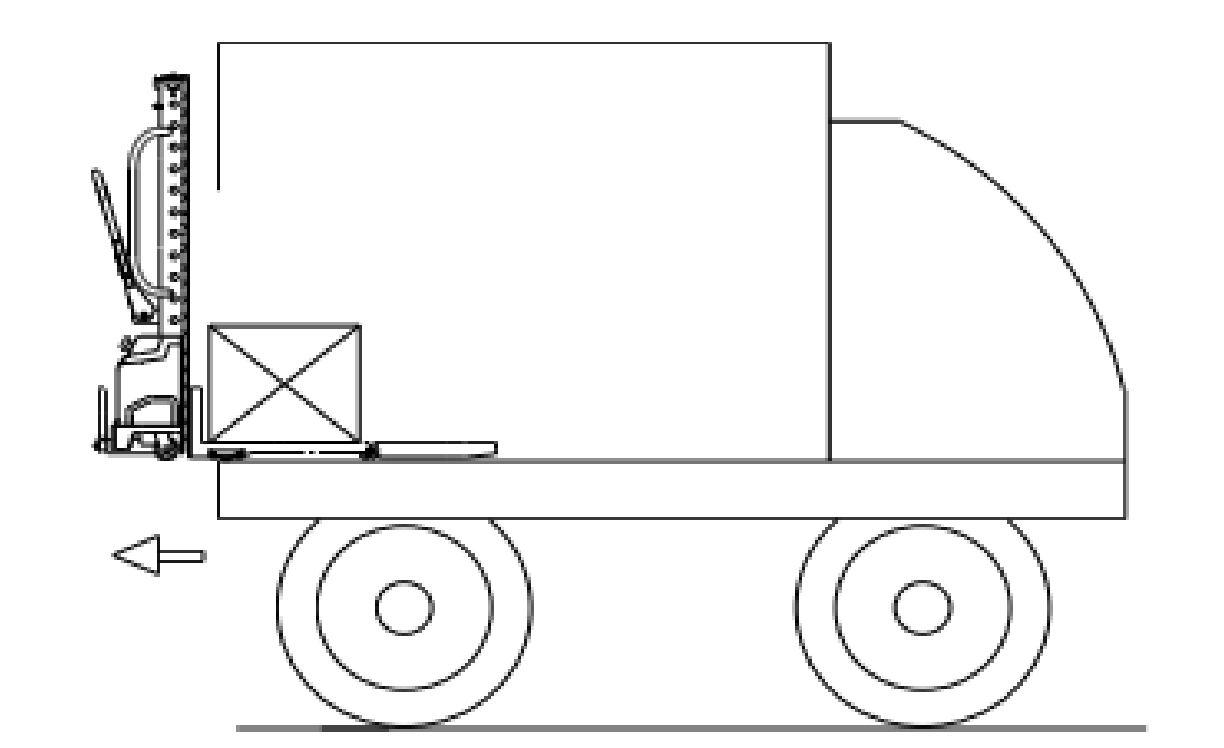

تعليمات الخروج النهائية للناقلة:

هـ. مغادرة الناقلة:

• اضغط زر الرفع لخفض الرف ومقعد الباب إلى الأرض
• ارفع شوكة الحمولة قليلاً
• حرك الرافعة الشوكية للخروج من مركبة التوصيل

ملاحظة:

• تأكد دائماً من خلو المنطقة من العوائق قبل تحريك الراصة
• اتبع جميع إرشادات السلامة الواردة في دليل الشركة المصنعة



عربة نقل البالتات ذاتية التحميل

تتفوق SMITH على حدود الرافعات التقليدية أو مصاعد الذيل، حيث تمثل تطورًا ملحوظًا في معدات الرفع. فهي تجمع بين مزايا كلا النوعين، لتقدم حلاً متكاملاً يحقق وفورات كبيرة في التكاليف ويزيد من كفاءة العمليات التشغيلية. كما أن تصميمها المتكامل يلغي الحاجة إلى معدات رفع إضافية، مما يبسط عملية التحميل بشكل كبير ويقضي على الحاجة لمناولة المنصات المزدوجة. وتُعرف SMITH بواجهة الاستخدام السهلة، التي تسرّع العمليات وتقلل من الجهد البدني والإرهاق بين الموظفين، مما يقلل بشكل كبير من احتمالية الإصابات المهنية، خاصة إصابات الظهر.

ما يميز SMITH هو قدرتها الفريدة كرافعة شبه كهربائية/رافعة تحميل يمكنها رفع نفسها تلقائيًا داخل وخارج مركبات التوصيل. وتلغي هذه الميزة الحاجة للاعتماد على شاحنات متخصصة أو التكاليف المرتبطة بتجهيزها بمصاعد ذيل. بالإضافة إلى ذلك، لا حاجة لنقل عربات منصات تحميل منفصلة.

مصممة لتتوافق مع المنصات المفتوحة من الأسفل، والحوامل، والصناديق، تُعد SMITH الخيار الأمثل لنقل مجموعة متنوعة من العناصر الثقيلة بسلاسة. من المعدات الطبية ومعدات المكاتب إلى الأجهزة المنزلية الكبيرة وأنظمة UPS، تمثل SMITH مزيجًا من الراحة والكفاءة والتنوع، وتعيد تعريف مفهوم مناولة المواد في الشركات.



شراء عربة نقل البالتات ذاتية التحميل أو طلب عرض سعر

يمكنك شراء رافعة منصات التحميل الذاتية عبر الإنترنت بسهولة من خلال الضغط على زر أضف إلى السلة ومتابعة إجراءات الدفع. إذا كانت رافعة منصات التحميل الذاتية متوفرة في المخزون، نقوم بتسليمها خلال حوالي 3-7 أيام عمل. إذا كنت بحاجة إلى عرض سعر رسمي لرافعة منصات التحميل الكهربائية الذاتية، اضغط على زر الحصول على عرض سعر، وسيقوم فريقنا بإعداد عرض مخصص لشركتكم.
