طابعة حبر نافث صناعية ST-210S-H2 برأسين للطباعة الحرارية

طابعة حبر نافث صناعية ST-210S-H2 للتغليف

تعد ST-210S-H2 طابعة حبر نافث صناعية للتغليف مزودة برأسين للطباعة. عند دمجهما تطبع كتلة واحدة بارتفاع يصل إلى 25.4 mm، وعند استخدامهما بشكل منفصل يمكن وضع علامات في مكانين على العبوة أو طباعة سطرين متجاورين.

كل رأس يطبع بدقة تصل إلى 600 × 600 DPI، وتعمل الطابعة بسرعة خط تصل إلى 406 m/min عند 90 DPI. المسافة بين الرؤوس والمنتج من 1 إلى 5 mm فقط بدون أي فاصل آخر.

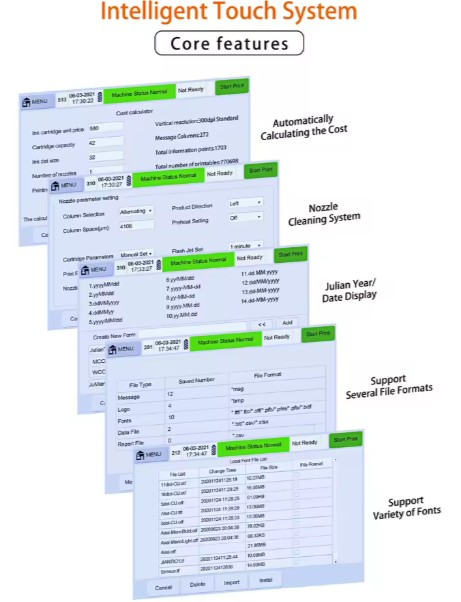

تعمل شاشة لمس ملونة مقاس 7 بوصة بنظام لينكس مدمج وتدعم أكثر من 40 لغة. تدير أكثر من عشرين عداداً مستقلاً وتطبع نصوصاً وتواريخ وعلامات الورديات وأرقاماً تسلسلية وباركودات وQR كود وحقولاً من قاعدة بيانات.

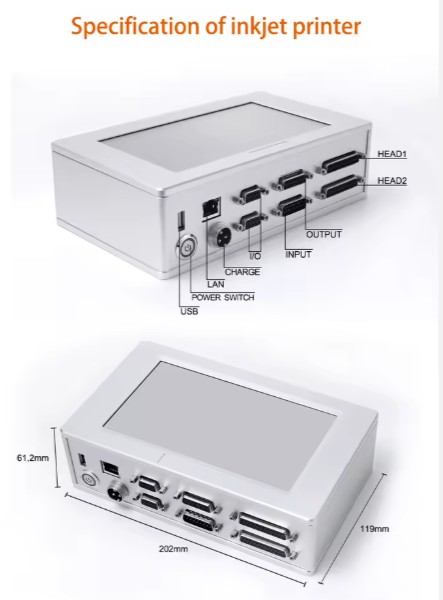

الهيكل مصنوع من ألومنيوم بدرجة الطيران، ويبلغ مقاس وحدة التحكم 202 × 119 × 61.2 mm، وكل رأس طباعة 112 × 79 × 103 mm. تعمل الطابعة بمحول 100–240 V وتحمل شهادات RoHS وCE وFCC.

ST-210S-H2 في الإنتاج واللوجستيات

تستخدم طابعة ST-210S-H2 في الصناعات التحويلية، واللوجستيات، والأغذية والمشروبات، والأدوية، والسلع الاستهلاكية، وقطاع السيارات، والأجهزة الطبية. تناسب خطوط الإنتاج المؤتمتة حيث تتحرك المنتجات على السيور وتحتاج إلى بيانات متغيرة مثل أكواد الدُفعات، وتواريخ الصلاحية، والباركود، أو علامات التتبع.

تشمل المهام النموذجية التسلسل، وترميز الدُفعات، وتتبع QR، ووضع العلامات التنظيمية. يتم اختيار الطابعة للخطوط التي تتطلب سرعة عالية وتغيير متكرر للمنتجات.

المواصفات الفنية

مزايا الرأس الثاني

• كتلة طباعة بارتفاع مضاعف. عند دمج الرأسين، تتم الطباعة بارتفاع 25.4 mm، ما يسمح بطباعة عنوان أو رمز دفعة كبير أو رمز يمكن لسائق الرافعة قراءته.
• أو طباعة في مكانين في نفس الوقت. يعمل الرأسان بشكل مستقل، بحيث يمكن لأحدهما الطباعة على أعلى الصندوق والآخر على جانبه في تمريرة واحدة.
• 600 DPI على كلا الرأسين. تظل أكواد DataMatrix الصغيرة والنصوص الدقيقة والشعارات واضحة حتى على الكرتون المطلي.
• سرعة تواكب خط الإنتاج. 406 m/min عند 90 DPI، و60 m/min عند 600 DPI كاملة.
• منفذ شبكة. USB، RS232 ومنفذ شبكة TCP/IP، بحيث يمكن استيراد النصوص من النظام الذي يحتوي على بيانات الطلبات.
• وحدة تحكم واحدة. كلا الرأسين متصلان بنفس وحدة التحكم ونفس الشاشة، لذلك هناك آلة واحدة للإعداد والصيانة.

المعدات

• طابعة حبر نافث صناعية حرارية، فوهة TIJ 2.5، موديل T210E
• رأسان للطباعة، يمكن دمجهما أو تشغيلهما بشكل مستقل
• ارتفاع الطباعة حتى 25.4 mm عند الدمج، و12.7 mm لكل رأس
• دقة الطباعة حتى 600 × 600 DPI
• سرعة الطباعة حتى 406 m/min عند 90 DPI
• مسافة الطباعة 1–5 mm
• أكثر من 20 عداد مستقل
• خرطوشة 42 ml مزودة بشريحة RFID لقياس مستوى الحبر
• شاشة لمس صناعية ملونة 7 بوصة، نظام Linux مدمج، تدعم أكثر من 40 لغة
• منفذ شبكة، USB وRS232، حساس ضوئي وإنكودر
• محول طاقة 100–240 V AC، خرج 30 V / 4 A DC
• هيكل من الألومنيوم بدرجة طيران، نطاق العمل 0–45 °C
• RoHS، CE وFCC، ضمان 12 شهرًا

طريقة عمل الطابعة على خط الإنتاج

1. ثبت وحدة التحكم بجانب السير وضع الرأسين فوقه، على بعد 1 إلى 5 mm من المنتجات، وأوصل الطابعة بالأرضي.
2. حدد إذا كان الرأسين سيطبعان كتلة واحدة طويلة أو علامتين منفصلتين، واضبط ذلك من الشاشة.
3. ضع الحساس الضوئي في مكان اكتشاف العبوة، وإذا كان خط الإنتاج تتغير سرعته، أضف الإنكودر.
4. اكتب النص على الشاشة أو أرسله عبر الشبكة، واضبط ارتفاع الطباعة والدقة.
5. ابدأ الخط: كل عبوة تمر أمام الحساس الضوئي يتم تعليمها أثناء مرورها.

الإعدادات والصيانة

• كتلة واحدة أو علامتان. الرأسين المتصلين يطبعان 25.4 mm؛ الرأسين المستقلين يطبعان في مكانين. هذا أول إعداد يجب ضبطه لأنه يحدد مكان تركيب الرأسين.
• الدقة والسرعة. 406 m/min عند 90 DPI حتى 60 m/min عند 600 DPI. اضبط أقل دقة يمكن قراءة الكود عندها.
• المسافة. من 1 إلى 5 mm من السطح، ولوح التوجيه من 0.5 إلى 2.5 mm من المنتج حتى لا يصطدم أي شيء بالفوهة.
• التركيب. يجب ألا يكون الحامل في مكان يهتز، ويجب أن يكون الرأسين على نفس المسافة، وإلا ستظهر طباعة أحدهما أفتح من الآخر.
• الخراطيش. رأسين يعني خرطوشتين. أدخلها وأخرجها بزاوية، ولا تسحب أي خرطوشة أثناء الطباعة.
• الكهرباء والغبار. لا تشارك المقبس مع ماكينات أخرى، ويفضل استخدام UPS، واحتفظ بالطابعة بعيدًا عن الغبار.

قبل الشراء

السعر موجود في هذه الصفحة. طابعة التعبئة والتغليف تُشترى حسب الكود وخط الإنتاج، لذا يرجى مراجعة هذه النقاط قبل الشراء:

• ارتفاع الكود. حتى 25.4 mm باستخدام الرأسين. إذا كان 12.7 mm كافيًا، موديل ST-210S-H1 برأس واحد وسعر أقل.
• مكان واحد أو اثنان. يمكن للرأسين تعليم أعلى العبوة وجانبها، وهذا ما يحدد طريقة التركيب.
• سرعة الخط. 406 m/min عند 90 DPI. عند 600 DPI يعمل الخط حتى 60 m/min.
• السطح. كرتون، بلاستيك، معدن، زجاج، كابل، حجر، مكونات إلكترونية وقطع غيار سيارات. يتم اختيار الحبر حسب السطح.
• البيانات. يرجى تحديد إذا كانت النصوص من الشاشة أو من نظامكم: الطابعة بها منفذ شبكة، USB وRS232.
• الحبر. الرأسين يستخدمان عبوتين من الحبر، لذا يرجى احتساب كمية الحبر لكليهما عند حساب تكلفة التشغيل.
