ماكينة لصق استيكر اتوماتيك A175LB – 40-120 قطعة/دقيقة

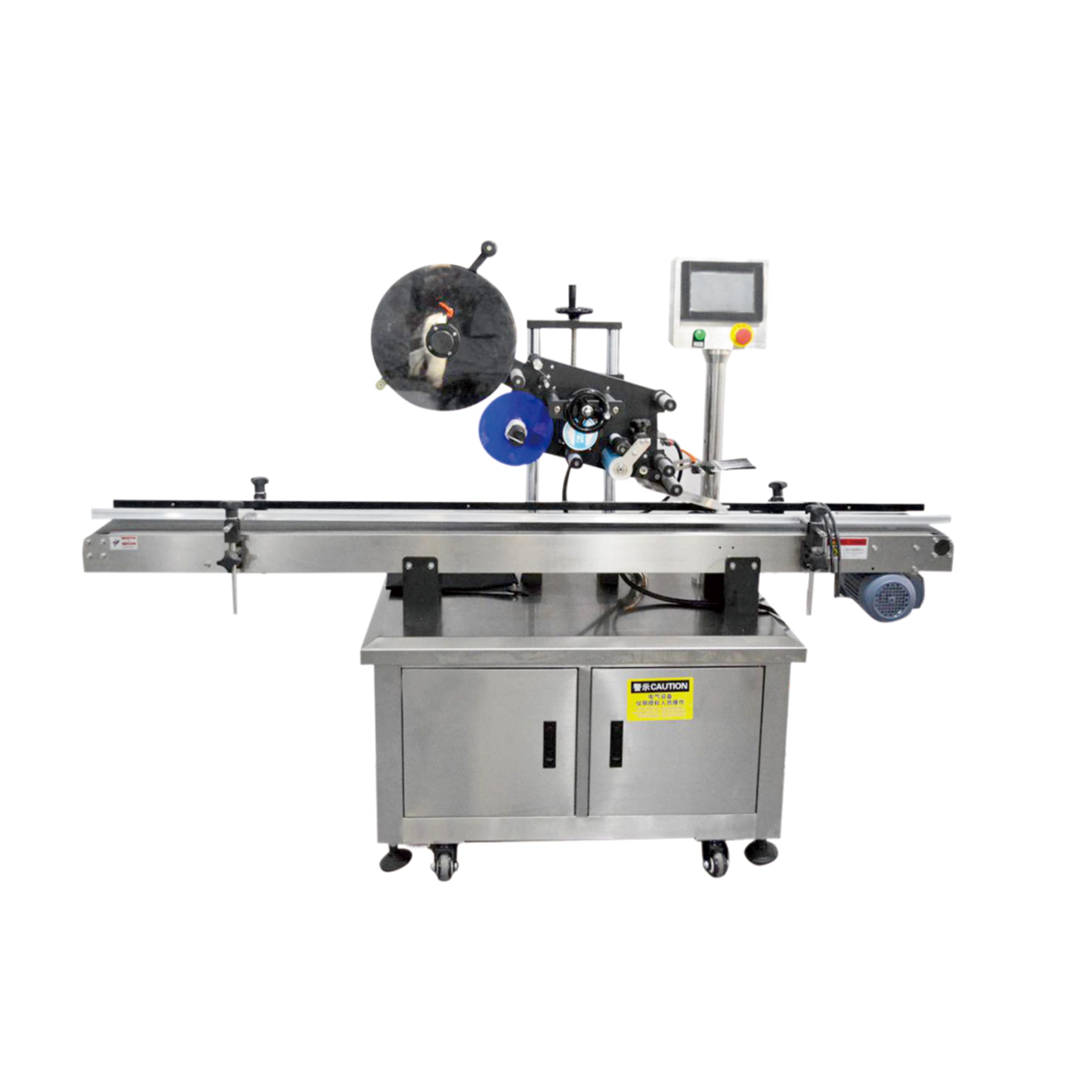

ماكينة لصق استيكر اتوماتيك A175LB

A175LB هي ماكينة لصق استيكر اتوماتيك للأسطح المسطحة. يتم وضع المنتج على السير الناقل، وتنقله الماكينة إلى الرأس، وتكتشفه، وتفصل الاستيكر عن الورق الحامل وتلصقه، ويقتصر دور المشغل على التغذية والتجميع فقط.

تلصق من 40 إلى 120 قطعة في الدقيقة، أي استيكر كل نصف ثانية عند أعلى سرعة، وتثبت الاستيكر بدقة ±1 mm من الموضع المطلوب.

يمكن أن تكون الاستيكرات بطول من 6 إلى 250 mm وعرض من 20 إلى 175 mm، والمنتجات بطول من 40 إلى 250 mm، وعرض من 40 إلى 200 mm، وارتفاع من 0.2 إلى 100 mm، من كارت مسطح حتى علبة ممتلئة.

يتم تشغيل السير الناقل والرأس بواسطة محرك خطوة بتحكم PLC، لضمان تكرار نفس المسافة في كل دورة. تستهلك الماكينة 400 W من مقبس 110 V أو 220 V وتبلغ أبعادها 1500 × 650 × 1400 mm على الأرض.

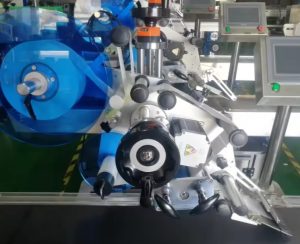

ماكينة لصق استيكر A175LB أثناء التشغيل

تُستخدم ماكينة A175LB في بيئات التصنيع، التعبئة والتغليف، الخدمات اللوجستية والتوزيع حيث تتطلب المنتجات المسطحة وضع استيكر بدقة متكررة. تناسب الكرتون، الصواني، الأكمام والمكونات الصناعية المسطحة التي تقع ضمن نطاق أبعاد المنتج المحددة. من التطبيقات الشائعة: تغليف المواد الغذائية، الأدوية، السلع الاستهلاكية والإلكترونيات، بالإضافة إلى استيكرات المخزون والتتبع في مراكز الخدمات اللوجستية.

تم تصميم الماكينة لتناسب خطوط الإنتاج المتصلة مع تدفق المنتجات من اليسار إلى اليمين. يمكن وضعها بين السيور الناقلة السابقة واللاحقة، وتدعم العمل بنظام الدُفعات أو التدفق المستمر. الحجم الصغير يسمح بدمجها في الأماكن ذات المساحة المحدودة.

يقوم المشغل بتحميل المنتجات على السير الناقل وتجميعها بعد اللصق. يتطلب النظام ثبات اتجاه المنتج ومحاذاته لتحقيق أفضل النتائج. تساعد الأدلة القابلة للتعديل وآليات ضبط الرأس في الحفاظ على الدقة والتكرار مع اختلاف الأكواد. يراقب المشغل كمية رول الاستيكر، ويتحقق من الشد، ويفحص موضع الاستيكر أثناء التشغيل.

المواصفات الفنية

فيديو ماكينة اللصق A175LB

▶

ما الذي تغيره ماكينة اللصق الأوتوماتيكية

• عامل واحد بدلًا من ثلاثة. سرعة 40 إلى 120 قطعة في الدقيقة أكثر مما يمكن لشخص لصقه يدويًا، والماكينة لا تبطئ في نهاية الوردية.
• كل استيكر في نفس المكان. ±1 mm، لأن المنتج يُكتشف بحساس ضوئي ويتم سحب الاستيكر بمحرك خطوة، وليس يدويًا.
• استيكرات حتى عرض 175 mm. الاستيكر العريض الذي يحتوي على البيان والباركود والعنوان يُلصق في مرة واحدة.
• من كارت إلى علبة. المنتجات من ارتفاع 0.2 حتى 100 mm تعمل على نفس الماكينة؛ يتم ضبط الرأس لأعلى وأسفل وأمام وخلف.
• تضغط الاستيكر بعد اللصق. بعد وضع الاستيكر، تقوم آلية تغطية بتمريره ليصبح مسطحًا، فلا توجد فقاعات أو أطراف مرفوعة.
• مقبس كهرباء عادي. 400 W على 110 V أو 220 V. لا يحتاج إلى هواء مضغوط ولا إلى مصدر كهرباء ثلاثي الطور.

المعدات

• ماكينة لصق استيكر مسطح أوتوماتيكية، موديل AFLB175
• سرعة اللصق 40–120 قطعة/دقيقة
• دقة اللصق ±1 mm
• مقاس الاستيكر: الطول 6–250 mm، العرض 20–175 mm
• مقاس المنتج 40–250 × 40–200 × 0.2–100 mm
• محرك خطوة يعمل بتحكم PLC
• اتجاه الحركة من اليسار إلى اليمين
• رأس اللصق قابل للتعديل رأسياً ومن الأمام إلى الخلف
• بكرة تغطية اللصق تقوم بفرد الاستيكر بشكل مستوٍ
• مصدر الطاقة 110 V أو 220 V، 50–60 Hz، 400 W
• أبعاد الماكينة 1500 × 650 × 1400 mm، الوزن 260 kg
• ضمان لمدة 12 شهرًا

كيفية لصق الاستيكر

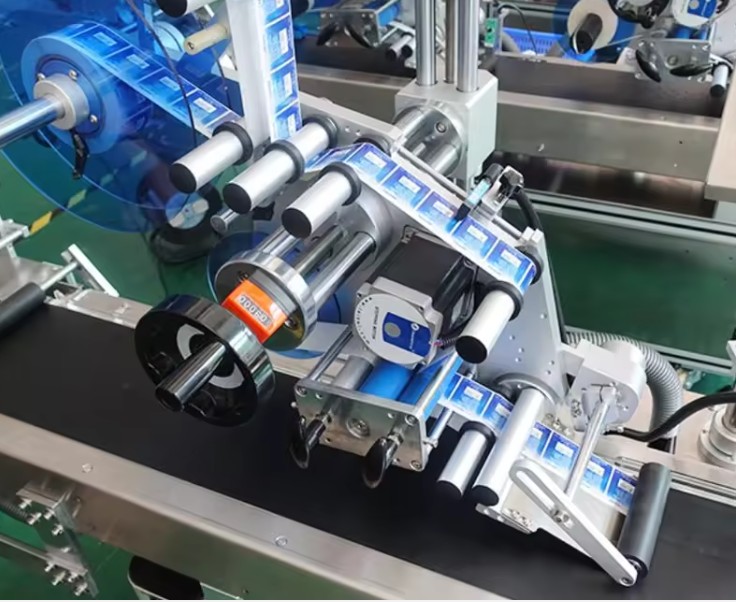

1. ضع بكرة الاستيكر على وحدة التغذية، مرر الورق الحامل فوق لوحة التقشير إلى وحدة اللف وأضبط الفرامل حتى يبقى الشريط مشدودًا.
2. اضبط ارتفاع الرأس ووضعه الأمامي والخلفي حسب منتجك، وحدد موضع الاستيكر من لوحة التحكم.
3. ضع المنتجات على السير الناقل بمحاذاة الأدلة، واحدة تلو الأخرى.
4. تكتشف العين الضوئية المنتج، ويقوم محرك السحب بتوزيع الاستيكر وتقوم لوحة التقشير بتسليمه للمنتج.
5. تقوم بكرة التغطية بفرد الاستيكر على المنتج ويخرج المنتج من الماكينة وعليه الاستيكر.

الإعدادات والصيانة

• موضع الاستيكر. التأخير بين العين الضوئية والرأس يحدد مكان وضع الاستيكر. غيّره تدريجيًا وتحقق من النتيجة على منتج فعلي.
• شد الشريط. الفرامل والبكرات تحافظ على شد الورق الحامل. الشريط المرتخي يؤدي إلى وضع الاستيكر بشكل مائل.
• ارتفاع الرأس. اضبطه على ارتفاع المنتج حتى يتم لصق الاستيكر بشكل مستوٍ وليس مسحوبًا على السطح.
• أدلة المنتج. يجب أن يتحرك المنتج بشكل متوازٍ مع شريط الاستيكر. إذا لم يكونا متوازيين، يتم لصق الاستيكر بزاوية في كل مرة.
• التنظيف. أزل بقايا الورق، نظف البكرات وصندوق الكهرباء بالكحول أو منظف محايد، وامسح عدسة الحساس بفرشاة ناعمة. لا تستخدم منظفات حمضية أو أي شيء قد يخدش.
• الفحص الدوري. استبدل الفيوز عند انتهاء عمره ورش زيت مضاد للصدأ على الأجزاء المعدنية. الماكينة تحتاج درجة حرارة الغرفة، بعيدًا عن الرطوبة أو الأدخنة.

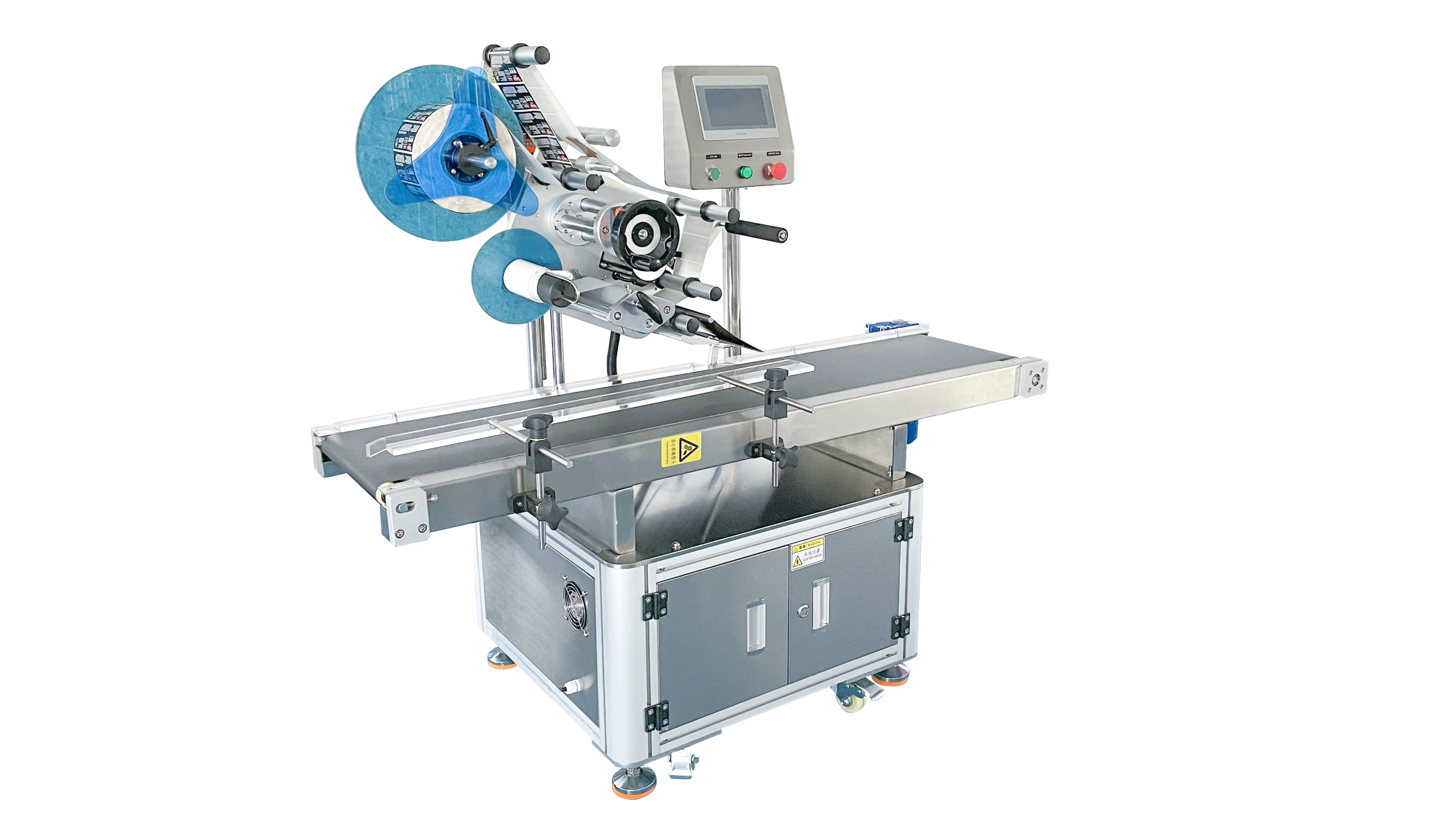

قبل الطلب

السعر معروض في هذه الصفحة. ماكينة لصق الاستيكر يتم شراؤها حسب المنتج والاستيكر، لذا يرجى التأكد من هذه المواصفات قبل الطلب:

• مقاس المنتج. الطول 40–250 mm، العرض 40–200 mm، الارتفاع 0.2–100 mm، مع سطح علوي مستوٍ.
• مقاس الاستيكر. الطول 6–250 mm، العرض 20–175 mm، على بكرة مع ورق حامل.
• الإنتاجية. 40 إلى 120 قطعة في الدقيقة، أي من 2400 إلى 7200 قطعة في الساعة. يُنصح بترك هامش زمني لتغيير بكرات الاستيكر.
• المساحة. 1500 × 650 × 1400 mm ووزن 260 kg على الأرض، بالإضافة إلى مساحة لتغذية المنتج واستلامه.
• ماكينة أصغر. لطاولة العمل وخط إنتاج أبطأ، ماكينة T160LB تلصق 30 إلى 80 قطعة في الدقيقة، ارتفاعها 800 mm وتوضع على طاولة العمل.
• التسليم. تُشحن الماكينة في صندوق خشبي، بحجم 2.37 m³ ووزن إجمالي 280 kg.
